[典例2]下列关于导体、绝缘体的说法中错误的是()。
A. 容易导电的物体叫导体，不容易导电的物体叫绝缘体
B. 金属能导电是因为金属里面有自由移动的电子
C. 绝缘体在一定条件下也能导电
D. 绝缘体不能导电是因为绝缘体内没有电子
解析:绝缘体不能导电是因为绝缘体内能够自由移动的电子很少,但物质是由分子构成的,分子又是由原子构成的,原子是由原子核和核外电子构成的,所以绝缘体内有电子。
答案:D
方法技巧
(1)导体和绝缘体没有绝对的界限,在条件变化时,绝缘体也可以变成导体。如纯净水是绝缘体,而含有杂质的水就变成了导体。
(2)导体中存在着大量能够自由移动的电荷,容易导电;绝缘体中几乎没有自由移动的电荷,不容易导电,但可以带电。

D

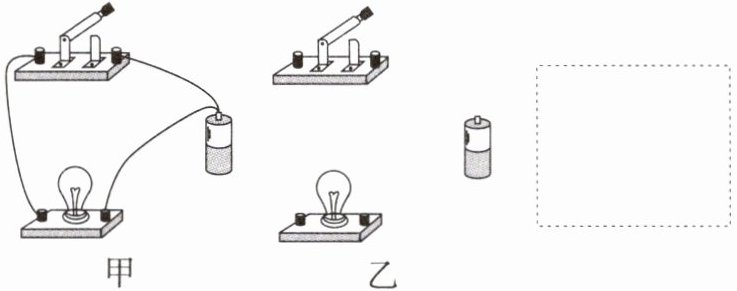

[典例3]如图所示,甲图是小华同学连接的电路,闭合开关后小灯泡能亮吗? 。若不能发光,请你帮她在乙图中连接正确的电路,并在旁边的虚线框内画出电路图。

解析:根据图甲可知,闭合开关,电流没有回到负极,故此时电路中不会有电流,小灯泡不亮;正确的连接方式是电流从电源正极出发,经开关、小灯泡回到电源的负极。

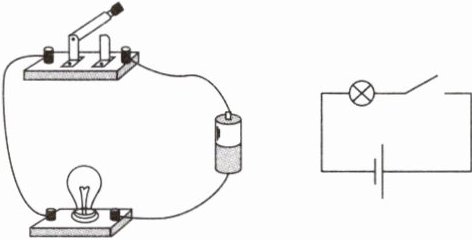

答案:不能 如图所示。

方法点拨
画电路图时的注意事项
(1)要用统一规定的符号。
(2)电路图最好画成长方形,导线横平竖直,元器件符号分布均匀且不要画在拐角处。
(3)最好从电源的正极开始,沿电流的方向依次画起,电路图中导线无长短之分。

不能；如图所示（实物连接和电路图见给出的参考图）

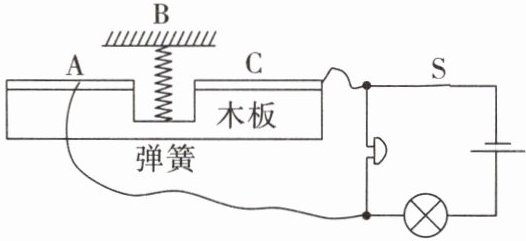

[典例4]（2025玉溪期中）如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片A、B、C和报警电路组成。展示台在B的上方，若把物品搬离，金属片B在弹力的作用下与金属片A、C分开。当把物品放在展示台上时，金属片A、B、C接通，电铃（选填“响”或“不响”），灯泡（选填“亮”或“不亮”）。

解析：当把物品放在展示台上时，金属片A、B、C接通，此时电流不经过电铃，而是直接经过灯泡回到电源的负极，电铃被短路，电铃不响，灯泡亮。
答案：不响 亮

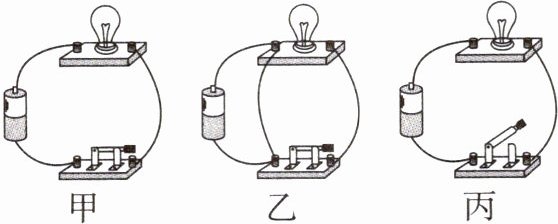

[变式]下列对如图所示电路的判断正确的是（）。

甲 乙 丙

A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

典例4：不响；亮
变式：C
