8. 提升题 在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5 V，电源电压为4.5 V。

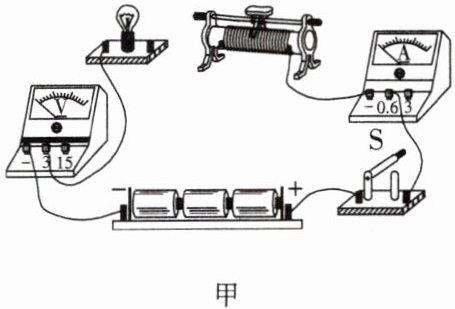

(1)请用笔画线代替导线，将图18.2-10甲中的电路连接完整。(导线不能交叉)
(2)连接好电路并闭合开关后，小灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来应进行的操作是。
(3)问题解决后，移动滑动变阻器的滑片，当电压表示数为2.3 V时，为了让小灯泡正常发光，此时应将滑片向(选填“左”或“右”)侧移动。

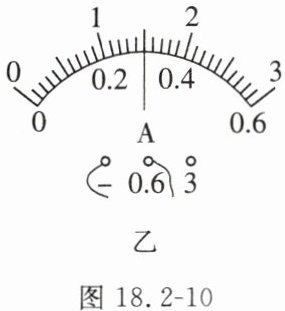

(4)当小灯泡正常发光时，电流表示数所示，则小灯泡的额定功率为W。

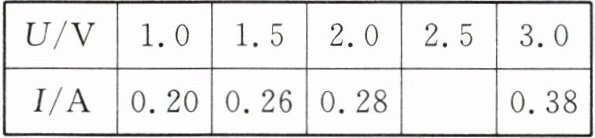

(5)下表是实验中测量的几组数据，其中一个电流数据有误，此数据为。

(6)若要完成上表中的数据测量，则实验中滑动变阻器的最大阻值至少应为Ω。

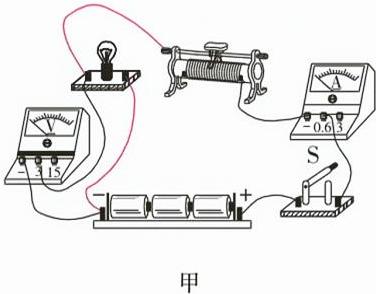

8. (1) 将小灯泡右端接线柱与滑动变阻器的左上接线柱相连，电流表0.6A接线柱与开关右端接线柱相连，保证电路通路且导线不交叉。
(2) 移动滑片，观察小灯泡是否发光
(3) 右
(4) 0.75 W
(5) 0.38
(6) 17.5 Ω

【分析】
本题是“测量小灯泡的电功率”的综合实验题，需结合实验原理、电路规律、电表读数、电阻特性等知识逐一分析：
(1) 连接电路时，电流表需串联且选0~0.6A量程，电压表并联在小灯泡两端，滑动变阻器按“一上一下”接线，据此补全导线；
(2) 闭合开关两表均有示数，说明电路通路，灯不亮是因电流过小，需调节滑动变阻器；
(3) 灯泡额定电压为2.5V，当前电压低于额定值，需增灯泡电压，根据串联分压，减小滑动变阻器电阻，确定滑片方向；
(4) 读取电流表量程和示数，利用P=UI计算额定功率；
(5) 小灯泡电阻随温度升高而增大，据此判断错误电流数据；
(6) 当灯泡电压最小时，滑动变阻器接入电阻最大，结合串联电路电压、电流规律计算其最大阻值。
【解析】
(1) 电路连接：电流表需串联在电路中，选用0~0.6A量程，电压表并联在小灯泡两端，滑动变阻器按“一上一下”接线。将小灯泡右端接线柱与滑动变阻器的左上接线柱相连，电流表“0.6”接线柱与开关右端接线柱相连，保证电路通路且导线不交叉。
(2) 故障分析：闭合开关后，电压表、电流表均有示数，说明电路是通路，小灯泡不亮是因为滑动变阻器接入电阻过大，电路中电流过小，因此应移动滑动变阻器的滑片，减小接入电阻，观察小灯泡是否发光。
(3) 滑片移动方向：小灯泡额定电压为2.5V，当前电压表示数为2.3V，低于额定电压，需增大小灯泡两端电压。根据串联电路分压规律，应减小滑动变阻器接入电路的电阻，因此滑片向右侧移动。
(4) 额定功率计算：电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.3A，小灯泡的额定功率P=U额I额=2.5V×0.3A=0.75W。
(5) 错误数据判断：小灯泡的电阻随温度升高而增大，即电压越大，R=U/I的比值越大。分析数据，当电压为3.0V时，若电流为0.38A，计算得电阻R=3.0V/0.38A≈7.89Ω，小于电压2.5V时的电阻（2.5V/0.3A≈8.33Ω），不符合规律，因此错误数据为0.38。
(6) 滑动变阻器最大阻值：当小灯泡两端电压最小时，滑动变阻器接入电阻最大，结合串联电路电压、电流规律计算得滑动变阻器最大阻值至少为17.5Ω。
【答案】
8. (1) 将小灯泡右端接线柱与滑动变阻器的左上接线柱相连，电流表0.6A接线柱与开关右端接线柱相连，保证电路通路且导线不交叉。
(2) 移动滑片，观察小灯泡是否发光
(3) 右
(4) 0.75 W
(5) 0.38
(6) 17.5 Ω
【知识点】
测量小灯泡的电功率、滑动变阻器的使用、欧姆定律的应用
【点评】
本题是测量小灯泡电功率的综合提升题，涵盖电路连接、故障分析、额定功率计算、电阻特性及滑动变阻器阻值计算等考点，需熟练掌握实验原理和电路规律，对学生的综合应用能力有一定要求。
