7. 小华在探究电流与电压、电阻的关系时，选用的电源电压恒为4.5 V，滑动变阻器最大阻值为20 Ω。
(1)她先用阻值为10 Ω的定值电阻探究电流与电压的关系。

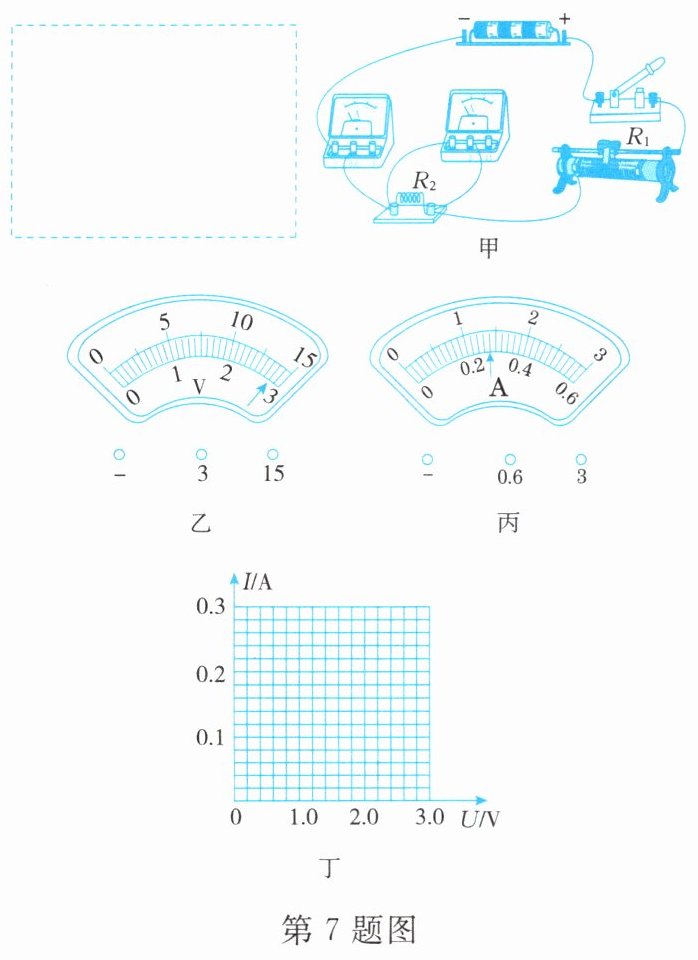

①图甲是根据相应的电路图连接的实物电路，请在虚线框中画出该电路图。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时（选填“电流表”或“电压表”）指针的偏转可能超出所用量程。

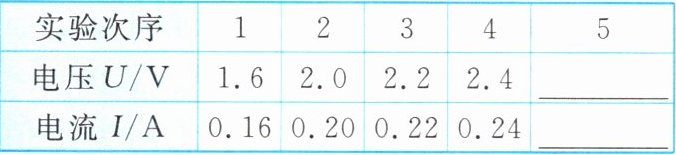

③闭合开关，移动滑片，记录对应数据（如表所示）。第5次的电压表和电流表的示数如图乙、丙所示，请将示数填入表中。

④请在图丁中描出表中各组数据对应的点，并根据描出的点画出图像。
⑤分析表中数据或图像的特点，可得出结论：电阻一定时，电流与电压成正比。得出该结论的理由是。
(2)接下来，她用原电路探究电压一定时，电流与电阻的关系。她先调节滑片，使电压表示数为2 V，记录电流表示数；然后断开开关，将10 Ω电阻依次换成5 Ω、15 Ω电阻，闭合开关，移动滑片，使电压表示数仍为2 V，记录电流表示数。当换成20 Ω电阻后，发现电压表示数始终不能调为2 V，为了完成实验，下列方案可行的是（填字母）。
A.换用电压为6 V的电源
B.把电压表改接为0～15 V量程
C.在开关与滑动变阻器之间串联一个10 Ω的电阻

解：
(1) ① 电路图：从电源正极依次连接开关、滑动变阻器、定值电阻$R_2$、电流表，回到电源负极，电压表并联在定值电阻$R_2$两端。
② 电压表
③ 电压示数：$\boldsymbol{2.8\ \mathrm{V}}$；电流示数：$\boldsymbol{0.28\ \mathrm{A}}$
④ 在图丁坐标系中描出$(1.6,0.16)$、$(2.0,0.20)$、$(2.2,0.22)$、$(2.4,0.24)$、$(2.8,0.28)$五个点，沿点的分布绘制过原点的倾斜直线，使多数点落在直线上。
⑤ 电阻一定时，定值电阻两端的电压与对应电流的比值为定值（或I-U图像为过原点的倾斜直线）
(2) $\boldsymbol{C}$

8.小金用如图所示的电路研究电流与电压的关系，为了改变定值电阻R两端电压，设计了下列三种方案，其中可行的方案是（）

甲:换用可调节电压的学生电源接入MN
乙:两节新干电池与滑动变阻器串联接入MN
丙:两节新干电池先后与不同阻值的定值电阻$R'$串联接入MN

A.仅有甲
B.仅有甲、乙
C.仅有乙
D.甲、乙、丙

D

逐一分析三个方案：
1. 甲方案：将可调节电压的学生电源接入MN，直接改变电源输出电压，定值电阻R两端的电压会随之改变，方案可行。
2. 乙方案：两节新干电池与滑动变阻器串联接入MN，滑动变阻器与R串联，移动滑片改变滑动变阻器接入的阻值，根据串联分压规律，可改变R两端的电压，方案可行。
3. 丙方案：两节新干电池先后与不同阻值的定值电阻R'串联接入MN，R与不同阻值的R'串联，总电阻改变，电路电流改变，由U=IR可知，定值电阻R两端的电压会发生改变，方案可行。
因此甲、乙、丙三个方案均可行。
