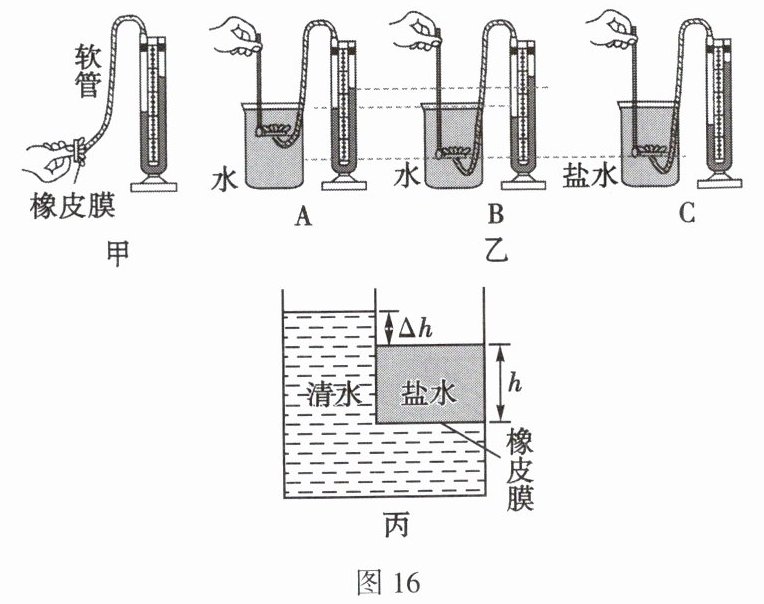

19. 诚诚同学在进行“研究液体内部的压强”的实验中,进行了如图16所示的操作。

(1) 压强计是通过____来反映被测压强的大小的;在使用压强计前,发现U形管左右两侧的液面不在同一水平面,如图甲所示,为了使U形管左右两侧的水面相平,正确的调节方法是____。
(2) 分析图乙中A、B两图的实验现象,可得出的结论是:液体内部压强大小与____有关。若要研究液体内部的压强与液体密度的关系,应选用图乙中____两图进行对比。
(3) 保持图乙中C图探头的位置不变,并将一杯清水倒入烧杯中搅匀(液体未溢出),则U形管两侧液面的高度差____(填“变大”“变小”或“不变”)。
(4) 聪明的诚诚想知道图乙中C图盐水的密度,于是设计了如图丙所示的实验装置。内外两个容器紧密黏合在一起,内部小容器的底部为一张弹性很好的橡皮膜。诚诚进行了如下操作:
①在内部小容器内装入适量待测盐水,发现橡皮膜向____(填“上”或“下”)突出。
②在外部大容器内装入清水,直到橡皮膜变平,测出盐水的深度h以及清水与盐水的液面高度差Δh,请写出盐水的密度表达式:$ρ_{盐水}= $____(用含有h、Δh和$ρ_{水}$的式子表示)。

(1)U形管两侧液面的高度差 取下软管，重新安装 (2)液体深度 B、C (3)变大 (4)①下 ②$\frac {h+Δh}{h}ρ_{水}$

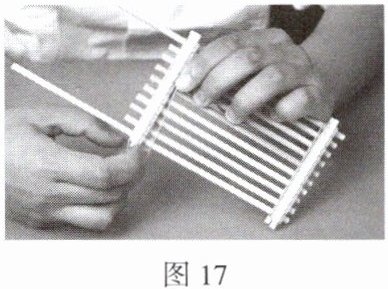

20. 学了浮力知识后,某科技小组的同学用筷子自制了一个木筏模型,如图17所示。木筏的质量为100g,体积为180cm^3。($ρ_{水}= 1.0×10^{3}kg/m^{3}$,g取10N/kg)
(1) 求木筏漂浮在水面上时受到的浮

力。
(2) 求木筏漂浮在水面上时露出水面的体积。
(3) 若将10支相同的签字笔放在木筏上面,木筏刚好完全浸入水中,则每支签字笔的质量是多少?

(1)木筏漂浮在水面上时受到的浮力
$F_{浮}=G=mg=0.1kg×10N/kg=1N$。
(2)木筏排开水的体积
$V_{排}=\frac {F_{浮}}{ρ_{水}g}=\frac {1N}{1.0×10^{3}kg/m^{3}×10N/kg}=1×10^{-4}m^{3}=100cm^{3}$，
露出水面的体积
$V_{露}=V - V_{排}=180cm^{3}-100cm^{3}=80cm^{3}$。
(3)$F'_{浮}=ρ_{水}gV_{排}=ρ_{水}gV=1.0×10^{3}kg/m^{3}×10N/kg×180×10^{-6}m^{3}=1.8N$，
10支签字笔和木筏的总重力
$G_{总}=F'_{浮}=1.8N$，
总质量
$m_{总}=\frac {G_{总}}{g}=\frac {1.8N}{10N/kg}=0.18kg=180g$，
10支签字笔的总质量
$m_{签字笔总}=180g - 100g=80g$，
则每支签字笔的质量
$m_{签字笔}=\frac {80g}{10}=8g$。
