2025年单元自测试卷青岛出版社九年级物理上册沪科版第57页答案
1. 下列说法中正确的是(
B
).

A.铁导线的电阻一定比铜导线的电阻大
B.同种材料的导线，若长度相同，则细的导线电阻大
C.长度相同的两根导线，细的导线电阻一定大
D.粗细相同的两根导线，长的导线电阻一定大

答案

B

解析

根据电阻定律$R = \rho\frac{l}{S}$，电阻大小与材料$\rho$、长度$l$和横截面积$S$有关。
A选项：未说明长度和横截面积，无法比较铁导线和铜导线电阻大小，错误。
B选项：同种材料，长度相同，细的导线横截面积小，电阻大，正确。
C选项：未说明材料和是否同种材料，长度相同细导线电阻不一定大，错误。
D选项：未说明材料，粗细相同长导线电阻不一定大，错误。
2. 将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减小，下列接法正确的是(
C
).


A.a 和 b
B.c 和 d
C.a 和 c
D.b 和 d

答案

C

解析

滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻，正确接法需“一上一下”接接线柱。当滑片向左移动电阻减小时，接入电路的电阻丝长度应变短，应接左下接线柱c，上接线柱可接a或b。选项C（a和c）符合要求。
3. 一段铜线的电阻为 $ R $，两端电压为 $ U $，通过它的电流为 $ I $. 下列说法中不正确的是(
A
).

A.$ R $ 的大小与 $ U $ 有关
B.$ R $ 的大小与 $ I $ 无关
C.铜线的电阻对电流通过有阻碍作用
D.$ R $ 是由铜线的长度和横截面积决定的

答案

A

解析

电阻是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与电压$U$和电流$I$无关，所以选项A说法不正确，选项B说法正确；电阻对电流有阻碍作用，选项C说法正确；铜线的电阻与其长度和横截面积有关，选项D说法正确。
4. 两个电阻值完全相等的电阻，若并联后的总电阻是 $ 10 \Omega $，则将它们串联后的总电阻是(
D
).

A.$ 5 \Omega $
B.$ 10 \Omega $
C.$ 20 \Omega $
D.$ 40 \Omega $

答案

D

解析


两个相等的电阻并联，总电阻公式为 $ R_{并} = \frac{R}{2} $，已知 $ R_{并} = 10\ \Omega $，则 $ R = 2 × 10\ \Omega = 20\ \Omega $。
若将这两个电阻串联，总电阻为 $ R_{串} = R + R = 20\ \Omega + 20\ \Omega = 40\ \Omega $。
5. 某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻 $ R_0 $ 测量未知电阻 $ R_x $ 的阻值. 下图中不能实现测量 $ R_x $ 阻值的电路图是(
A
).

答案

A

解析

选项A中，R₀与Rₓ串联，电压表仅并联在Rₓ两端，开关闭合后只能测量Rₓ两端电压Uₓ，无法测量电源电压或R₀两端电压，无法得出电路电流，故不能计算Rₓ阻值；选项B中，开关断开时R₀与Rₓ串联，电压表测R₀电压U₀，开关闭合时Rₓ短路，电压表测电源电压U，由I=U₀/R₀、U=I(R₀+Rₓ)可求Rₓ；选项C中，开关接1测Rₓ电压Uₓ，接2测R₀电压U₀，串联电流I=U₀/R₀，Rₓ=UₓR₀/U₀；选项D中，开关接1时Rₓ短路，电压表测电源电压U，接2时R₀与Rₓ串联，电压表测R₀电压U₀'，电流I=U₀'/R₀，由U=I(R₀+Rₓ)可求Rₓ。综上，A不能实现测量。

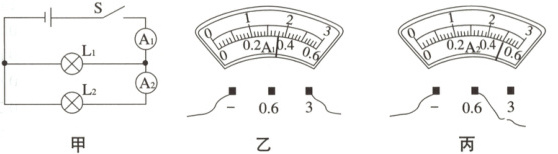

6. 如图甲所示，当开关 $ S $ 闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯 $ L_1 $ 的电流是(
A
).


A.$ 0.8 \mathrm{A} $
B.$ 0.16 \mathrm{A} $
C.$ 0.52 \mathrm{A} $
D.$ 1.3 \mathrm{A} $

答案

A

解析

由图甲知，电路为并联电路，电流表A₁在干路测总电流I，A₂在支路测L₂电流I₂。
乙图（A₁）：量程0-3A，分度值0.1A，示数I=1.3A；
丙图（A₂）：量程0-0.6A，分度值0.02A，示数I₂=0.52A；
通过L₁的电流I₁=I - I₂=1.3A - 0.52A=0.78A≈0.8A。
