【典例8】某一桥头立着如图所示的交通标志牌，由此可知().


A.此标志为限速标志
B.此标志为限重标志
C.汽车对该桥面的压力不能超过1500N
D.汽车通过该桥面的速度不能超过15m/s

B

交通标志牌“15t”中“t”是质量单位吨，此为限重标志，表示汽车总质量不能超过15t。A选项限速标志单位应为速度单位，错误；B选项正确；C选项压力需根据G=mg计算，15t=15000kg，G=15000kg×10N/kg=150000N，远大于1500N，错误；D选项速度单位不符，错误。

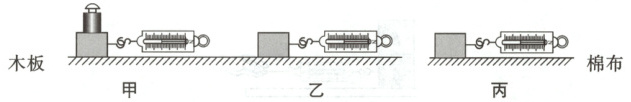

【典例9】在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取3个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，图丙的接触面是棉布.

(1) 实验中用弹簧测力计拉着木块使其在水平木板上做运动.根据条件可知，木块所受摩擦力的大小等于弹簧测力计的示数.
(2) 由图可以探究滑动摩擦力大小与接触面的粗糙程度的关系.
(3) 若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将(选填“不变”“变大”或“变小”).
(4) 评估此实验方案的不足之处是(答出一条即可).
(5) 某同学对上述实验装置做了如图所示的改进，木板$ P $放在水平桌面上，木块$ Q $放在木板$ P $上，弹簧测力计一端固定，一端挂在木块$ Q $上，拉动木板$ P $，木块$ Q $稳定时，读取测力计的示数.回答下列问题.

① 读取测力计的示数，是为了测量(填序号).
A. 木板$ P $受到地面的滑动摩擦力大小
B. 木板$ P $受到木块$ Q $的滑动摩擦力大小
C. 木块$ Q $受到地面的滑动摩擦力大小
D. 木块$ Q $受到木板$ P $的滑动摩擦力大小
② 用相同的木板$ P $和木块$ Q $，发现拉动木板$ P $的快慢不同时，测力计的示数相等.由此得到的结论是.

(1)匀速直线；二力平衡；(2)乙、丙；(3)不变；(4)很难保证木块做匀速直线运动；(5)①D；②滑动摩擦力大小与运动速度无关

(1)实验中需使木块做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件，摩擦力等于拉力。(2)探究接触面粗糙程度影响时，控制压力相同，乙、丙压力相同，接触面不同。(3)滑动摩擦力只与压力和接触面粗糙程度有关，拉力变大不影响摩擦力。(4)原实验需匀速拉动，实际操作难保证匀速。(5)①木块Q静止，测力计拉力与Q受到的P的摩擦力平衡，测的是Q受P的摩擦力；②拉动快慢不同示数相等，说明滑动摩擦力与速度无关。
