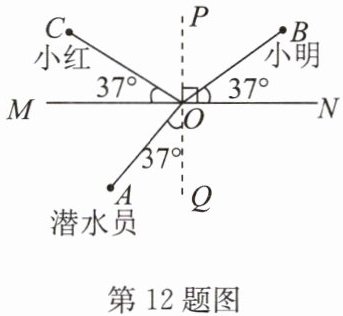

12.如图所示，MN为水面，PQ为法线，水面下A处有潜水员，水面上方B、C处分别有小明和小红.他们分别通过水面观察对方的像，以下说法正确的是 （
A.潜水员和小红看到的小明的像都是实像
B.潜水员看到小明的像是由光的反射形成的
C.小红观察到小明像的光路中，OC是反射光线
D.潜水员和小明能互相看到对方的像，说明反射时光路是可逆的
C
）A.潜水员和小红看到的小明的像都是实像
B.潜水员看到小明的像是由光的反射形成的
C.小红观察到小明像的光路中，OC是反射光线
D.潜水员和小明能互相看到对方的像，说明反射时光路是可逆的
答案
12.C
解析
【分析】
要解决本题，需结合光的反射、折射规律及光路可逆性，逐一分析各选项：首先明确MN为水面（界面）、PQ为法线，区分光的反射（同一介质）和折射（不同介质）现象，以及实像、虚像的特点，再结合图中光线的传播方向和角度判断各选项正误。
【解析】
选项A：通过水面观察到的像，无论是反射形成还是折射形成，均为虚像（实像需实际光线会聚，无法通过水面观察到实像），故A错误。
选项B：潜水员在水面下（水中），看水面上方的小明，是光从空气斜射入水中发生折射形成的像，属于光的折射，而非反射，故B错误。
选项C：小红和小明都在水面上方，小红通过水面观察小明的像，属于光的反射现象：小明的光线沿BO入射到水面O点，反射光线沿OC传播进入小红的眼睛，因此OC是反射光线，故C正确。
选项D：潜水员和小明分别在水和空气两种介质中，互相看到对方的像，说明的是折射光路的可逆性，而非反射光路的可逆性，故D错误。
【答案】
C
【知识点】
光的反射、光的折射、光路可逆性
【点评】
本题考查光的反射、折射规律及光路可逆的应用，需明确不同介质中光的传播现象，区分反射和折射的适用场景，易错点在于混淆反射与折射的条件，以及实像与虚像的判断。
【难度系数】
0.5
要解决本题，需结合光的反射、折射规律及光路可逆性，逐一分析各选项：首先明确MN为水面（界面）、PQ为法线，区分光的反射（同一介质）和折射（不同介质）现象，以及实像、虚像的特点，再结合图中光线的传播方向和角度判断各选项正误。
【解析】
选项A：通过水面观察到的像，无论是反射形成还是折射形成，均为虚像（实像需实际光线会聚，无法通过水面观察到实像），故A错误。
选项B：潜水员在水面下（水中），看水面上方的小明，是光从空气斜射入水中发生折射形成的像，属于光的折射，而非反射，故B错误。
选项C：小红和小明都在水面上方，小红通过水面观察小明的像，属于光的反射现象：小明的光线沿BO入射到水面O点，反射光线沿OC传播进入小红的眼睛，因此OC是反射光线，故C正确。
选项D：潜水员和小明分别在水和空气两种介质中，互相看到对方的像，说明的是折射光路的可逆性，而非反射光路的可逆性，故D错误。
【答案】
C
【知识点】
光的反射、光的折射、光路可逆性
【点评】
本题考查光的反射、折射规律及光路可逆的应用，需明确不同介质中光的传播现象，区分反射和折射的适用场景，易错点在于混淆反射与折射的条件，以及实像与虚像的判断。
【难度系数】
0.5
13.学校新建成一个喷水池，在池底的中央安装一只射灯.经过连续几天观察，小敏同学发现：池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示；当池内水面升至a位置时，她在池旁看到亮斑的位置在P点；当水面升至b位置时，她看到亮斑的位置在Q点.则（
A.P点在S点的上方
B.Q点在S点的上方
C.P点和S点重合
D.Q点和S点重合
B
）A.P点在S点的上方
B.Q点在S点的上方
C.P点和S点重合
D.Q点和S点重合
答案
13.B
解析
【分析】
要解决这道题，需分两种情况分析光的传播路径：①当水面升至a位置时，光从水中斜射入空气中会发生折射，根据光的折射规律判断亮斑位置；②当水面升至b位置时，光在同种均匀介质（水）中沿直线传播，据此判断亮斑位置，再与无水时的S点位置对比，即可得出结论。
【解析】
1. 当水面升至a位置时：射灯发出的光从水斜射入空气，折射角大于入射角，折射光线向远离法线的方向偏折，因此池壁上的亮斑P点位于无水时的S点下方，故A、C错误。
2. 当水面升至b位置时：光在水中沿直线传播，直接到达池壁形成亮斑Q点。对比无水时光沿直线到S点的情况，此时水面升高，光在水中直线传播的路径更短，因此Q点位于S点上方，故B正确，D错误。
【答案】
B
【知识点】
光的折射规律；光的直线传播
【点评】
本题结合喷水池的实际场景，考查光的直线传播和折射的应用，关键是分两种水位情况分析光的传播路径，避免混淆折射和直线传播的规律，属于光学基础应用的典型题。
【难度系数】
0.4
要解决这道题，需分两种情况分析光的传播路径：①当水面升至a位置时，光从水中斜射入空气中会发生折射，根据光的折射规律判断亮斑位置；②当水面升至b位置时，光在同种均匀介质（水）中沿直线传播，据此判断亮斑位置，再与无水时的S点位置对比，即可得出结论。
【解析】
1. 当水面升至a位置时：射灯发出的光从水斜射入空气，折射角大于入射角，折射光线向远离法线的方向偏折，因此池壁上的亮斑P点位于无水时的S点下方，故A、C错误。
2. 当水面升至b位置时：光在水中沿直线传播，直接到达池壁形成亮斑Q点。对比无水时光沿直线到S点的情况，此时水面升高，光在水中直线传播的路径更短，因此Q点位于S点上方，故B正确，D错误。
【答案】
B
【知识点】
光的折射规律；光的直线传播
【点评】
本题结合喷水池的实际场景，考查光的直线传播和折射的应用，关键是分两种水位情况分析光的传播路径，避免混淆折射和直线传播的规律，属于光学基础应用的典型题。
【难度系数】
0.4
14.如图,在A点看到水中物体S的像在$S'$点,画出一条在A点看到物体像$S'$的光路图.
第14题图
第14题图答案
14.如答图所示
解析
【分析】要画出A点看到水中物体S的像S'的光路，需明确：水中物体S发出的光经水面折射后进入A点的眼睛，折射光线的反向延长线会聚成虚像S'。解题思路为：①连接A和S'，找到其与空气和水分界面的交点（入射点O）；②连接S与O得到入射光线；③连接O与A得到折射光线，确保折射光线反向延长线过S'，符合人眼看到虚像的原理。
【解析】步骤1：确定入射点。连接A点和像点S'，该直线与空气和水的分界面（水平线）相交于点O，O即为光线的入射点。步骤2：画入射光线。连接水中的物体S和入射点O，在SO线段上标箭头，方向从S指向O（表示光从水中射向水面）。步骤3：画折射光线。连接入射点O和A点，在OA线段上标箭头，方向从O指向A（表示光从水面折射后进入空气，射向A点的眼睛）。此光路的折射光线反向延长线经过S'，符合人眼看到水中虚像的规律。
【答案】如答图所示
【知识点】光的折射、光路图绘制
【点评】本题考查光的折射光路的绘制，核心是理解水中虚像的形成原理，利用折射光线反向延长线过虚像点确定入射点，属于光学基础作图题，需掌握折射规律的应用。
【难度系数】0.6
【解析】步骤1：确定入射点。连接A点和像点S'，该直线与空气和水的分界面（水平线）相交于点O，O即为光线的入射点。步骤2：画入射光线。连接水中的物体S和入射点O，在SO线段上标箭头，方向从S指向O（表示光从水中射向水面）。步骤3：画折射光线。连接入射点O和A点，在OA线段上标箭头，方向从O指向A（表示光从水面折射后进入空气，射向A点的眼睛）。此光路的折射光线反向延长线经过S'，符合人眼看到水中虚像的规律。
【答案】如答图所示
【知识点】光的折射、光路图绘制
【点评】本题考查光的折射光路的绘制，核心是理解水中虚像的形成原理，利用折射光线反向延长线过虚像点确定入射点，属于光学基础作图题，需掌握折射规律的应用。
【难度系数】0.6

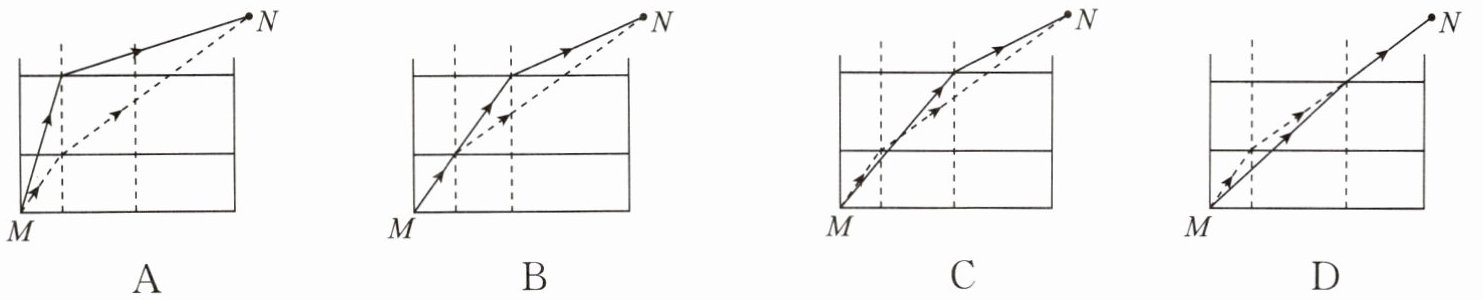

15.如图是小明眼睛在N点看到鱼缸内M点处鹅卵石的光路图.鱼缸内注入更多水后,小明的眼睛在N点仍然可以看到鹅卵石.选项中带箭头的虚线代表原来的光路,能正确反映水变多后小明看到鹅卵石的光路图是（
A
B
C D
C
）A
B
C D
答案
15.C
解析
【分析】首先明确：人看到水中的鹅卵石，是鹅卵石反射的光经水面折射后进入人眼，人眼逆着折射光线的方向，认为光沿直线传播，从而看到鹅卵石的虚像。当鱼缸注入更多水后，水面上升，鹅卵石的实际位置不变，需根据光的折射规律分析新光路的入射点和折射光线的变化，判断符合要求的选项。
【解析】人看到水中物体的原理是光的折射：鹅卵石反射的光从水中斜射入空气时，折射角大于入射角，折射光线远离法线，人眼逆着折射光线看去形成虚像。注入更多水后，水面升高，鹅卵石实际位置不变，新的入射点比原入射点更靠近人眼N点；结合折射规律，折射光线需指向N点，且折射光线的反向延长线为新虚像。分析选项：A、B的折射光线方向错误，D的入射点偏移及折射规律不符合要求，仅C选项光路正确。
【答案】C
【知识点】光的折射现象、光的折射规律
【点评】本题结合生活场景考查光的折射规律的应用，需明确人看到水中物体的本质是光的折射，水面变化时入射点与折射光线的变化逻辑，属于光学基础应用题。
【难度系数】0.5
【解析】人看到水中物体的原理是光的折射：鹅卵石反射的光从水中斜射入空气时，折射角大于入射角，折射光线远离法线，人眼逆着折射光线看去形成虚像。注入更多水后，水面升高，鹅卵石实际位置不变，新的入射点比原入射点更靠近人眼N点；结合折射规律，折射光线需指向N点，且折射光线的反向延长线为新虚像。分析选项：A、B的折射光线方向错误，D的入射点偏移及折射规律不符合要求，仅C选项光路正确。
【答案】C
【知识点】光的折射现象、光的折射规律
【点评】本题结合生活场景考查光的折射规律的应用，需明确人看到水中物体的本质是光的折射，水面变化时入射点与折射光线的变化逻辑，属于光学基础应用题。
【难度系数】0.5
