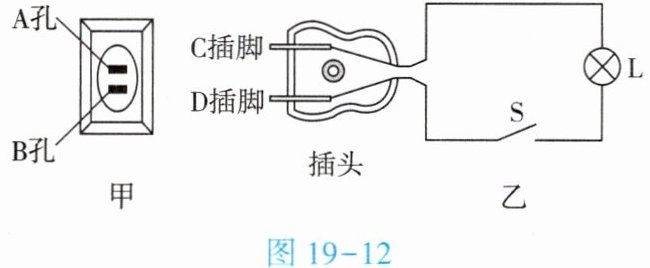

3. (★★)如图19-12甲所示是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是

相线

；图19-12乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的

(填“C”或“D”)插脚对应接入A孔。

答案

1. 相线 2. D

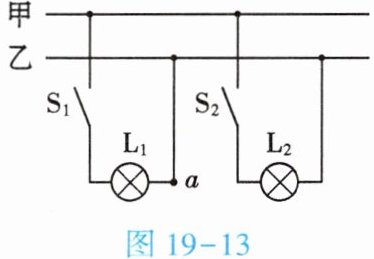

4. (★★)家庭电路的部分电路图如图19-13所示(电路连接规范)。只闭合开关S₁，灯L₁正常发光，此时用测电笔接触a点，测电笔的氖管

不发光

（填“发光”或“不发光”）；再闭合开关S₂，灯L₁马上熄灭，则故障原因可能是灯L₂

短路

（填“短路”或“断路”）。

答案

1. 不发光 2. 短路

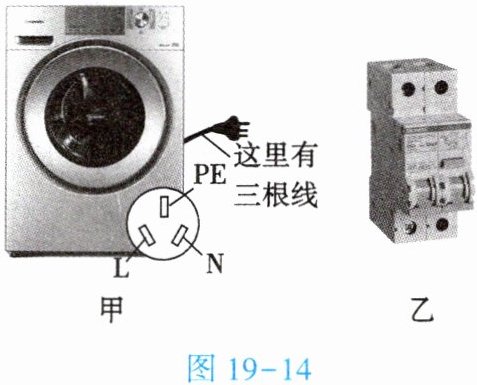

5. (★★)如图19-14甲所示,洗衣机的电源插头有三个脚,其中标有“L”的脚接相线,标着“N”的脚接中性线,标有“PE”的脚和洗衣机的

金属外壳

相连。新建楼房的供电线路已经不再使用熔丝,而用空气开关(如图19-14乙所示)代替,当家庭电路中

电流过大

时,空气开关“跳闸”,从而切断电路。

答案

1. 金属外壳 2. 电流过大

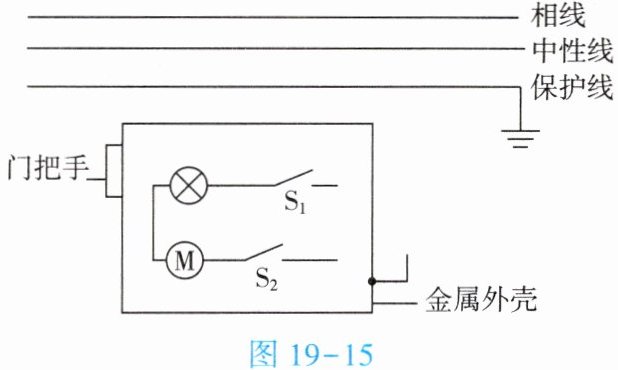

6. (★★)如图19-15为电冰箱部分电路示意图。电冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制。请用笔画线表示导线，按照安全用电的要求，将该电冰箱接入家庭电路中。

图19-15

答案

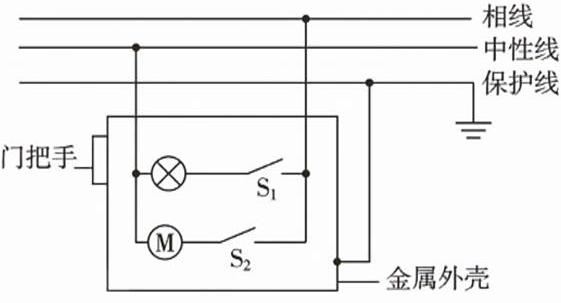

如答图19-2所示

7. (★★)安全用电是每位公民必备的素养。下列符合安全用电原则的是【】

A.利用突然断电的机会来更换家用灯泡
B.及时更换达到使用寿命的插座、导线和家用电器
C.家庭电路中的空气开关可以安装在任意位置
D.多个大功率用电器使用同一插座

答案

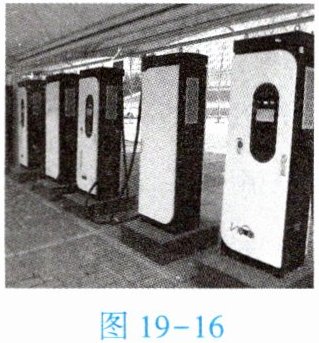

8. (★★)如图19-16所示,新能源汽车逐渐进入人们的生活,相应的新能源汽车充电桩也大量出现。关于充电桩的安装及其安全使用,下列说法正确的是【】

图19-16

A.充电桩的外壳应该接在中性线上
B.充电插头的绝缘层破损后仍可以继续使用
C.有经验的电工在安装充电桩时不必断开电源
D.充电桩输出功率越大,与之配套的导线越粗

答案
