跟踪训练1 关于如图所示电路的判断，正确的是（）

A.只闭合开关$\mathrm{S}_{1}$时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
B.只闭合开关$\mathrm{S}_{2}$时，灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联
C.只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$串联
D.闭合所有开关时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，$\mathrm{L}_{3}$被短路

1. D 解析 只闭合开关$\mathrm{S}_{1}$时，电流从电源正极流出后，依次通过$\mathrm{L}_{3} \to \mathrm{S}_{1} \to \mathrm{L}_{1}$后回到电源负极，所以灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{3}$串联，A错误。只闭合开关$\mathrm{S}_{2}$时，电流从电源正极流出后，依次通过$\mathrm{L}_{3} \to \mathrm{S}_{2} \to \mathrm{L}_{2}$后回到电源负极，所以灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$串联，B错误。只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{3}$被短路，只有$\mathrm{L}_{2}$接入电路，C错误。闭合所有开关时，$\mathrm{L}_{3}$被短路，电流从电源正极流出后分成两支，一支通过$\mathrm{L}_{2}$，另一支通过$\mathrm{L}_{1}$，所以灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，D正确。

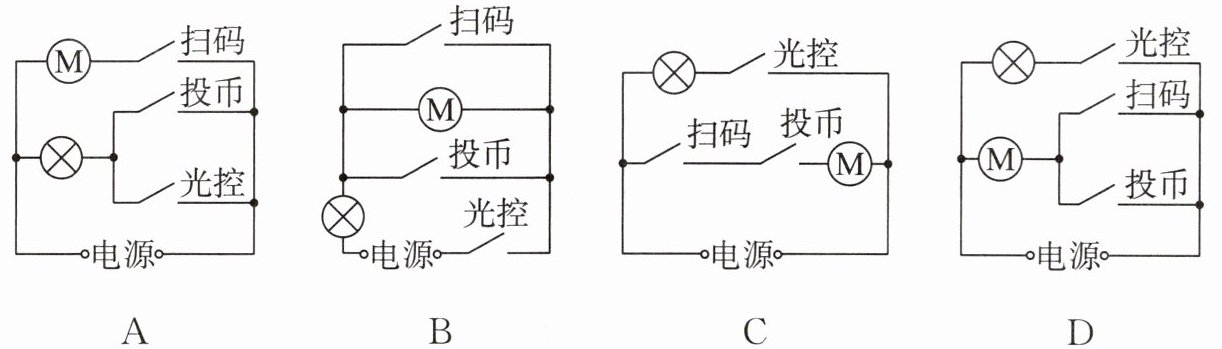

跟踪训练2 某学校为了培养学生的科学素养，开展了科创教育，某科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（）

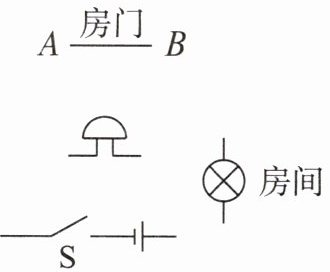

跟踪训练3 如图所示，某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。

2. D 解析 由题意知，自动出售服务既可以通过扫码闭合开关，也可以通过投币闭合开关，这说明扫码和投币互不影响，由此可推知扫码开关和投币开关应是并联的，两个开关都能控制电动机；光线较暗时光控开关自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的。综上分析，D符合题意。
3. 如图所示
解析 从电源正极依次串联灯泡、电铃以及开关回到电源负极，然后将细导线AB并联在电铃两端。

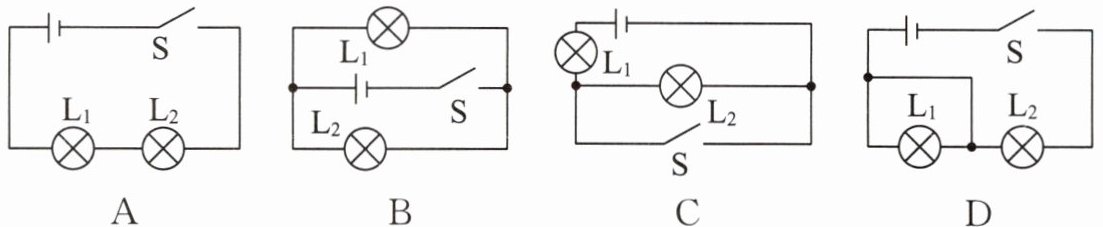

1. 如图所示的电路中，当开关S闭合时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$组成的电路为并联电路的是（）

1. B
