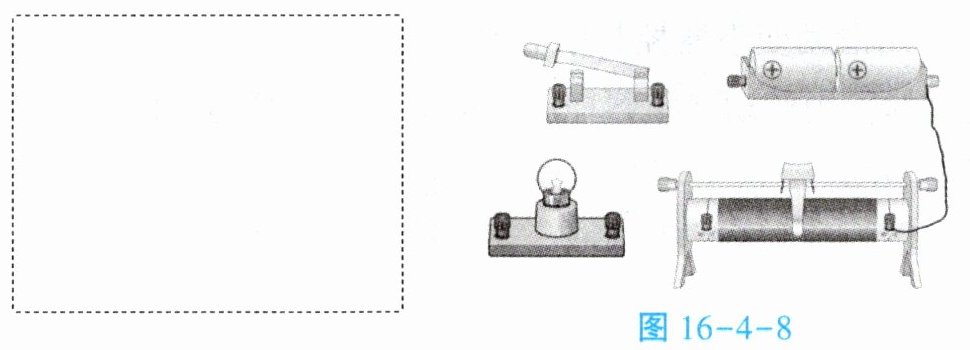

1. 如图16-4-8所示：

（1）在上面的虚线框中画出用滑动变阻器调节小灯泡亮度的电路图。
（2）根据电路图连接实物图。
（3）若所用的滑动变阻器的铭牌上标有“20 Ω 1.5 A”的字样，则“20 Ω”表示的是，“1.5 A”表示的是。
（4）正确连接好电路以后，闭合开关前，滑动变阻器的滑片应置于端；电路接通后，向右端移动滑动变阻器的滑片时，滑动变阻器接入电路的电阻（选填“变大”“变小”或“不变”）。

1. (1) 如答图16-20所示
(2) 如答图16-21所示
(3) 滑动变阻器的阻值调节范围为0~20 Ω 允许通过滑动变阻器的最大电流为1.5 A
(4) 最左 变小
