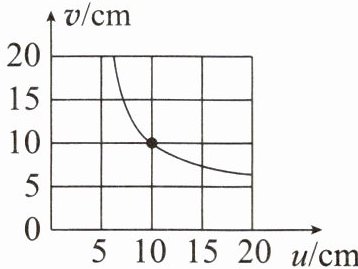

6.某同学在探究凸透镜成像规律的实验中，绘制了如图所示的图像（v表示像到凸透镜的距离，u表示物体到凸透镜的距离）。用该凸透镜做放大镜使用时，被观察的物体到透镜的距离在m以内；把物体从距凸透镜6 cm处移动到距凸透镜20 cm处的过程中，像的大小将（选填“变大”“变小”“先变小再变大”或“先变大再变小”）。

0.05 变小

【分析】首先观察图像，找到u与v相等的点，利用凸透镜成像规律中“当u=2f时，v=2f，成等大倒立实像”的特点求出焦距；再根据放大镜的成像原理（物距小于焦距）确定物体到透镜的距离范围；最后结合凸透镜成像规律中“物距增大时，像距减小，像变小”的规律分析像的大小变化。
【解析】1. 求焦距：由图像可知，当u=10cm时，v=10cm，根据凸透镜成像规律，当u=2f时，v=2f，成倒立、等大的实像，因此2f=10cm，解得f=5cm=0.05m。2. 放大镜的使用：放大镜成正立、放大的虚像，条件是物距u＜f，因此被观察的物体到透镜的距离应小于0.05m。3. 像的大小变化：当物体从距凸透镜6cm处移动到距凸透镜20cm处时，物距始终大于焦距f，根据凸透镜成像规律，物距越大，像越小，所以此过程中像的大小将变小。
【答案】0.05；变小
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，关键是从图像中获取焦距，再结合不同成像情况的规律分析问题，属于基础应用类题目。
【难度系数】0.6

7.某实验小组做探究凸透镜成像的规律的实验。
(1)实验前要调整烛焰、透镜和光屏的中心大致在，目的是使像成在光屏的中央。

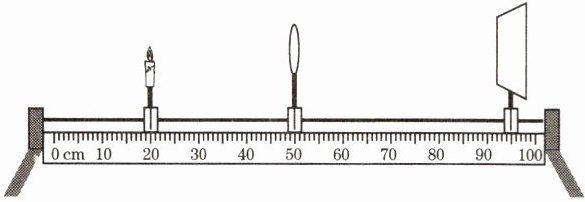

(2)移动蜡烛和光屏到如图所示位置，光屏上出现了烛焰清晰的像(像未画出)，生活中的（选填“照相机”“投影仪”或“放大镜”）应用的就是这一成像原理。

(3)实验过程中，小明同学不小心用手指指尖触摸到了凸透镜，这时光屏上（选填“会”或“不会”）出现指尖的像。
(4)实验进行一段时间后，蜡烛燃烧变短。要使像仍然成在光屏的中央，应将光屏向移动。
(5)另外一个实验小组用由几个发光二极管做成的“F”字样的发光体代替蜡烛进行实验，你认为其好处是。（写出一点即可）

(1)同一高度
(2)投影仪
(3)不会
(4)上
(5)可以增加物体的亮度，使成像更清晰(合理即可)

【分析】
本题围绕凸透镜成像规律实验展开，需结合实验操作要求、成像原理、像的变化规律等知识点逐一分析：
1. 实验前调整三心高度是为了让像成在光屏中央，是实验的基础操作；
2. 判断成像类型需计算物距、像距，结合凸透镜成像规律对应生活中的应用；
3. 触摸凸透镜时，指尖在一倍焦距内成虚像，虚像无法在光屏呈现；
4. 蜡烛变短后，像会向上移动，需调整光屏位置；
5. 发光二极管替代蜡烛的好处可从成像稳定性、亮度等角度分析。
【解析】
(1) 实验前，为使像成在光屏中央，需调整烛焰、凸透镜、光屏的中心大致在同一高度，这是实验的基本操作要求。
(2) 由图可知，物距$u = 50cm - 20cm = 30cm$，像距$v = 95cm - 50cm = 45cm$，此时$f ＜ u ＜ 2f$，成倒立、放大的实像，投影仪利用该原理工作。
(3) 手指触摸凸透镜时，指尖位于一倍焦距内，成虚像，虚像无法呈现在光屏上，因此光屏不会出现指尖的像。
(4) 蜡烛变短，烛焰向下移动，根据过光心的光线传播方向不变，像会向上移动，故需将光屏向上移动。
(5) 用发光二极管代替蜡烛，好处是：发光体亮度高，成像更清晰（或不会因蜡烛燃烧变短需调整光屏，实验更稳定等，合理即可）。
【答案】
(1)同一高度；(2)投影仪；(3)不会；(4)上；(5)可以增加物体的亮度，使成像更清晰（合理即可）
【知识点】
凸透镜成像规律；实验操作要求；实像与虚像
【点评】
本题考查凸透镜成像规律实验的核心内容，涵盖实验操作、成像应用、像的变化分析等，注重基础知识点的应用，难度适中，能有效检验学生对实验细节的掌握情况。
【难度系数】
0.6

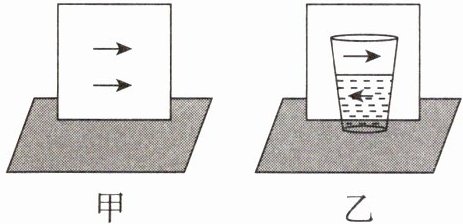

8.如图甲所示，白板上画有两个黑色箭头，用玻璃杯装半杯水放在白板前，如图乙所示，人眼观察到位于下方的箭头明显发生了变化。下列判断正确的是（）


A.玻璃杯下半部相当于一个放大镜
B.下方箭头是凸透镜形成的虚像
C.下方箭头成像原理在生活中的应用是照相机
D.把玻璃杯移得离白板更远一点，观察到下方的箭头比移动前变得更大

C

【分析】本题考查凸透镜成像规律的应用，解题思路：首先明确装半杯水的玻璃杯下半部分相当于凸透镜，再依据凸透镜成像的特点逐一分析选项。凸透镜成像中，正立的是虚像，倒立的是实像；不同物距对应不同的成像性质和应用，据此判断各选项的正误。
【解析】装半杯水的玻璃杯下半部分中间厚、边缘薄，相当于一个凸透镜。
选项A：放大镜利用凸透镜成正立、放大虚像的原理，而图中下方箭头成倒立的像，不符合放大镜的成像特点，故A错误。
选项B：虚像为正立，实像为倒立，下方箭头成倒立的像，属于实像，不是虚像，故B错误。
选项C：照相机的成像原理是物距大于2倍焦距时，凸透镜成倒立、缩小的实像，与图中下方箭头的成像特点一致，故C正确。
选项D：将玻璃杯移离白板更远，物距增大，根据凸透镜成像规律，物距增大时像距减小，像变小，因此下方箭头会变得更小，故D错误。
【答案】C
【知识点】凸透镜成像规律、生活中的透镜
【点评】本题结合生活实例考查凸透镜成像的应用，需掌握凸透镜成像的性质与应用的对应关系，属于初中物理光学部分的基础题，难度适中。
【难度系数】0.6

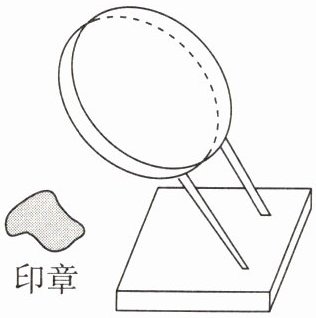

9.(徐州中考)徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示装置，请你解释其中的物理道理：

。

印章到凸透镜的距离小于焦距，能得到正立、放大的虚像

【分析】首先观察装置，图中的圆形镜片是凸透镜，作用是放大印章的印文以方便观看细节。解题思路是回忆凸透镜的成像规律：当物体位于凸透镜的一倍焦距以内时，会成正立、放大的虚像，这是放大镜的工作原理，因此该装置利用了这一规律，让印章处于凸透镜的一倍焦距内，从而实现放大效果。
【解析】该装置中的圆形镜片为凸透镜，相当于放大镜。当印章到凸透镜的距离小于凸透镜的一倍焦距时，根据凸透镜成像规律，此时凸透镜会成正立、放大的虚像，这样就能放大印章的印文，便于观看印文的细节。
【答案】印章到凸透镜的距离小于焦距，能得到正立、放大的虚像
【知识点】凸透镜成像、放大镜原理
【点评】本题考查凸透镜成像规律的实际应用，结合生活中放大镜的原理，属于基础题型，需要学生掌握凸透镜成像中物距小于焦距时的成像特点，难度较低。
【难度系数】0.7
