9. 卧室内有一盏照明灯，门口、床头各有一只单刀双掷开关，这两只开关都能控制照明灯，请在图中将这个电路画完整。

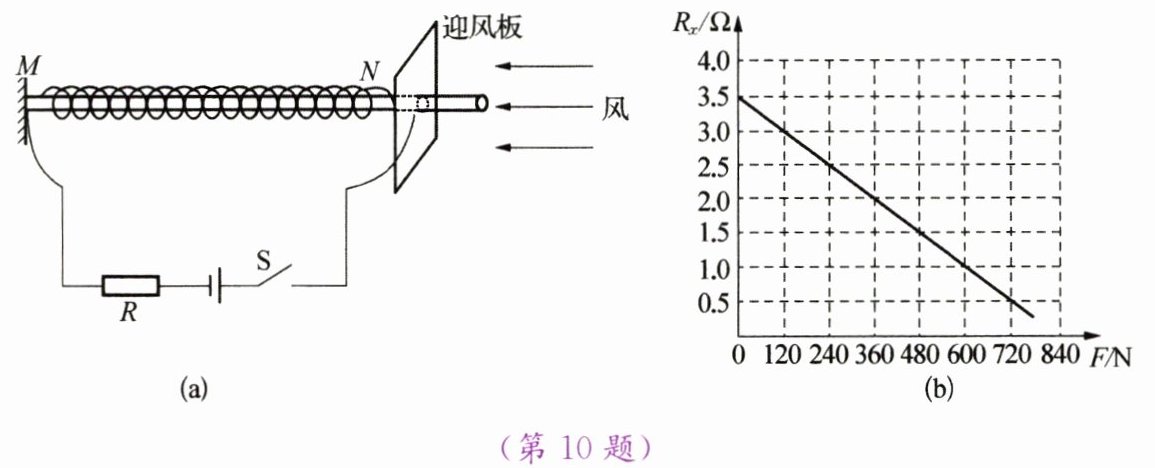

10. 某研究性学习小组设计了一种测定风力的装置，其原理如图(a)所示。迎风板与轻质弹簧的一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。电路中导线的左端与金属杆的M端相连，导线的右端接在迎风板上的N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好。已知电源电压恒为4.5 V，定值电阻$ R=1.0\ \Omega $。金属杆接入电路中的电阻$ R_x $与迎风板所承受的风力$ F $的关系图像如图(b)所示。

（1）请在电路中接入一只电压表，使电压表的示数随风力的增大而增大，并在图(a)中的适当位置画出电压表。
（2）求无风时电压表的示数。
（3）设电压表的量程为0～3 V，求该装置所能测量的最大风力。

; $解：​(2)​无风时，定值电阻​R ​与金属杆串联，此时金属杆接入电路中的电阻​R_{x}​为​3.5 \ \mathrm {Ω}​，$$电路总电流：​I=\frac {U}{R+R_{x}}=\frac {4.5\ \mathrm {V}}{1 \ \mathrm {Ω}+3.5 \ \mathrm {Ω}}=1\ \mathrm {A}​，$$​ ​定值电阻​R ​两端的电压就是电压表的示数：​U_{R}=IR=1\ \mathrm {A}×1\ \mathrm {Ω}=1\ \mathrm {V}​；$$​ (3)​当电压表示数为​3\ \mathrm {V}​时，​R ​两端电压​U_1=3\ \mathrm {V}​，$$金属杆两端电压：​U_2=U-U_1=4.5\ \mathrm {V}-3\ \mathrm {V}=1.5\ \mathrm {V}​，$$电路总电流：​I_{总}=\frac {U_1}{R}=\frac {3\ \mathrm {V}}{1\ \mathrm {Ω}}=3\ \mathrm {A}​，$$金属杆电阻：​R_1=\frac {U_2}{I_{总}}=\frac {1.5\ \mathrm {V}}{3\ \mathrm {A}}=0.5\ \mathrm {Ω}​，$$​ ​分析图象可知最大风力为​720\ \mathrm {N}.​$
