8 观察下列四幅电路图,并填空。

(1)在如图甲所示的电路中,电流表测的是
干路
的电流。
(2)在如图乙所示的电路中,电流表测的是
通过L₂
的电流。
(3)图丙中的电路出现的错误是
电流表并联在电路中造成电源短路

(4)图丁中的电路出现的错误是
电流表正、负接线柱接反了

答案

8.(1)干路 (2)通过L₂ (3)电流表并联在电路中造成电源短路 (4)电流表正、负接线柱接反了

解析

【分析】
要解答本题,需明确电流表的使用规则:①电流表必须串联在被测电路中,若并联会造成电源短路;②电流需从电流表的正接线柱流入,负接线柱流出,否则指针反向偏转;③判断电流表测量的电流对象,需看电流表与哪个用电器串联(或处于干路)。接下来逐个分析四幅图:
1. 甲图:电流表串联在电源与用电器的干路中,所有电流都经过电流表,因此判断测量对象;
2. 乙图:电流表与L₂串联,仅通过L₂的电流经过电流表,据此判断;
3. 丙图:电流表直接并联在电源两端,结合短路的概念分析错误;
4. 丁图:观察电流表的正负接线柱与电源正负极的连接方向,判断接线是否正确。
【解析】
(1)在甲图中,电流表串联在电路的干路位置,干路电流全部通过电流表,因此电流表测的是干路的电流;
(2)在乙图中,电流表与灯泡L₂串联,只有通过L₂的电流会经过电流表,因此电流表测的是通过L₂的电流;
(3)在丙图中,电流表直接并联在电源两端,相当于用导线直接连接电源的正负极,造成电源短路,这是电路错误;
(4)在丁图中,电流表的正接线柱连接到电源的负极侧,负接线柱连接到电源的正极侧,电流从电流表的负接线柱流入、正接线柱流出,即电流表正、负接线柱接反了,这是电路错误。
【答案】
(1)干路 (2)通过L₂ (3)电流表并联在电路中造成电源短路 (4)电流表正、负接线柱接反了
【知识点】
电流表的使用、电路故障分析、串并联电路电流
【点评】
本题考查电流表的正确使用方法及电路故障的判断,属于初中电学基础题,需牢记电流表的连接规则,区分串联、并联时的测量对象,以及接线柱的正确接法,难度不大,是对基础知识点的直接考查。
【难度系数】
0.5

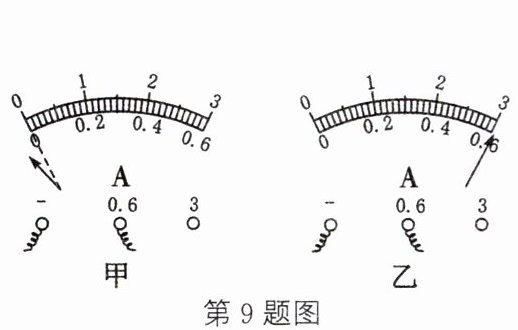

9 [2025宿城期中]小涵用电流表测通过灯泡的电流,闭合开关前电流表的指针偏转情况如图甲所示,下一步应该采取的措施是
调零
;纠正问题后,小涵闭合开关,发现电流表示数又出现如图甲所示情况,原因是
电流表正、负接线柱接反了
。改正错误后,在实验过程中出现如图乙所示情况,原因是
选用的电流表的量程太小了


第9题图 第10题图

答案

9. 调零 电流表正、负接线柱接反了 选用的电流表的量程太小了

解析

【分析】
要解答本题,需结合电流表的正确使用规则分析不同场景的问题:闭合开关前电流表指针未指零,说明未进行调零操作;闭合开关后指针反向偏转,是电流方向不符合电流表接线要求;实验中指针偏过量程最大值,是量程选择不当。需逐一对应情况明确原因,掌握电流表使用的核心要点。
【解析】
1. 闭合开关前,电流表指针未对准零刻度线,说明使用前未调零,因此下一步应调零;
2. 闭合开关后,电流表指针反向偏转,是因为电流从电流表负接线柱流入、正接线柱流出,即电流表正、负接线柱接反了;
3. 实验过程中,图乙中电流表选用的是0~0.6A量程,指针偏转超过该量程的最大值,原因是选用的电流表量程太小了。
【答案】
调零;电流表正、负接线柱接反了;选用的电流表的量程太小了
【知识点】
电流表的使用
【点评】
本题考查电流表的基础使用,是电学实验的必备知识点,需牢记调零、接线柱连接、量程选择等操作要求,属于基础题型。
【难度系数】
0.6
10 根据如图甲所示的实物连接图,在图乙的虚线框中画出与它对应的电路图。

答案


10. 如图所示

解析

【分析】首先观察实物图甲,明确电路连接:L₁与L₂为并联,开关S控制L₁支路,电流表A测量L₂支路的电流,电源在干路。画电路图时,需先确定电源位置,再按“先干路后支路”的思路,对应画出各元件,保证元件符号规范、电路连接与实物一致。
【解析】步骤1:画出电源符号作为电路的电源;步骤2:从电源正极引出两条支路,一条支路依次画开关S和灯泡L₁;另一条支路依次画电流表A和灯泡L₂;步骤3:两条支路汇合后连接到电源负极,完成电路图绘制。
【答案】
【知识点】电路图绘制、并联电路、电流表使用
【点评】本题考查根据实物图画电路图,核心是分析清楚电路的连接方式和各元件的作用,属于基础作图题,需注意元件符号的正确性和电路的对应关系。
【难度系数】0.5
11 如图所示,请在“〇”内填入适当的电路元件符号,使得图中两个灯泡并联,且电流表测总电流。


答案


11. 如图所示

解析

【分析】要解决本题,需明确并联电路的特点(电流有多条独立路径,各用电器两端分别连接在公共节点),以及电流表的使用规则(电流表需串联在干路中,测总电流时接在所有电流必经的路径)。观察电路结构:电源、开关后有三个待填元件的圆圈,其中右侧圆圈处于干路位置,上方圆圈处于上方灯泡的支路位置。需让电流从电源流出后分成两条支路,分别经过两个灯泡,因此干路的右侧圆圈应填电流表,上方圆圈需让电流通过上方灯泡,故填导线,即可满足两灯并联、电流表测总电流的要求。
【解析】1. 并联电路要求电流有两条独立路径,两个灯泡需各自形成一条支路;2. 电流表测总电流必须串联在干路(所有电流都经过的路径);3. 本题中,电流路径为:电源正极→开关→干路元件→节点,分成两路:一路经上方元件→上方灯泡→电源负极,另一路经下方灯泡→电源负极。因此,干路的右侧圆圈填入电流表符号(A),上方圆圈填入导线(直接连接,使上方灯泡支路导通),符合题目要求。
【答案】上方圆圈为导线,右侧圆圈为电流表
【知识点】并联电路、电流表的使用
【点评】本题考查并联电路的连接和电流表的使用,需掌握干路、支路的区分,以及电流表的串联规则,难度适中。
【难度系数】0.5

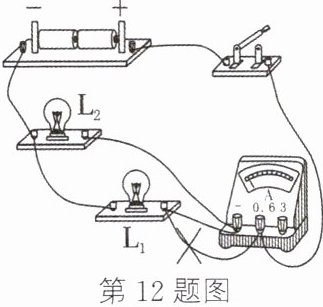

12 [2025 沭阳段考]在进行“用电流表测电流”实验时:
(1)连接电路时由于不知电流大小,电流表量程应首先选用
(大/小)量程。
(2)若某同学连接的电路如图甲所示,则电流表测的是灯
L₂
的电流。合上开关后,若电流表的示数如图乙所示,则通过该灯的电流是
0.46
A。
(3)若合上开关后,灯均亮,电流表指针不发生偏转,则可能的原因是
A

A. 电流表被短路 B. 开关处接触不良 C. 电源供电不足
(4)只要改动一根导线就可以测总电流,请在图甲中需改动的导线上画“×”,并用笔画线代替导线,在图中作出改动。

答案


12.(1)大 (2)L₂ 0.46 (3)A (4)如图所示

解析

【分析】
本题围绕“用电流表测电流”实验展开,解题思路如下:
1. 连接电路时,未知电流大小,需先选大量程避免电流表损坏;
2. 分析图甲电路,确定电流表与哪个用电器串联,判断测量对象;读取电流表示数时,先明确量程和分度值,再计算示数;
3. 根据“灯均亮、电流表指针不偏转”的现象,逐一分析选项的故障原因,选出符合的;
4. 测总电流需让电流表接在干路,改动对应导线即可完成调整。
【解析】
(1)连接电路时,若不知电流大小,为防止电流过大烧坏电流表,应先选用大量程,故填“大”;
(2)由图甲可知,电流从电源正极流出,经开关后,依次经过电流表、L₂回到电源负极,L₁的电流路径不经过电流表,因此电流表测的是L₂的电流;图乙中电流表选用0~0.6A量程,分度值为0.02A,指针指向0.4A后第3格,示数为0.4A + 3×0.02A = 0.46A;
(3)选项分析:A. 电流表被短路时,电流不经过电流表,灯正常发光但电流表指针不偏转,符合题意;B. 开关接触不良会导致电路断路,灯不亮,不符合;C. 电源供电不足时,灯发光较暗,电流表指针会偏转,不符合,故选A;
(4)测总电流需将电流表接在干路,改动L₁连接到电流表负接线柱的导线(画“×”),改接到电流表的负接线柱(对应改动图如参考答案)。
【答案】
12.(1)大 (2)L₂ 0.46 (3)A (4)
【知识点】
电流表的使用、并联电路电流、电路故障分析
【点评】
本题是初中电学基础实验题,考查电流表的量程选择、电路分析、读数及故障判断,侧重对实验基本操作和原理的掌握,难度适中。
【难度系数】
0.7
