28. (7分)小薇在测固体密度时,操作步骤如下：
(1)在实验室,小薇把天平放在水平工作台上,将游码归零,发现指针偏向分度盘的左侧,此时应将平衡螺母向(选填“左”或“右”)调节,使天平横梁平衡。
(2)小薇选用了一块小矿石,用调好的天平测它的质量。当右盘中所加砝码和游码的位置如图19(a)所示时,天平恢复平衡,则测得的矿石质量是g。
(3)如图19(b)所示,量筒的分度值为mL,在量筒中装入适量的水,将系了细线的矿石轻放入量筒,读数时视线应与液面(选填“相平”或“不平”),测得矿石的体积是$cm^3$。
(4)实验后,小薇发现使用的20g砝码生锈了,由此导致测得的矿石密度会(选填“偏大”“偏小”或“不变”)。
(5)小薇回家后,想测出家里某个小饰品的密度。她找到家里的电子秤,称出饰品的质量是140g；又借助细线、水和玻璃杯,测出了饰品的体积。她的实验操作步骤如图19(c)、(d)所示,则饰品的密度是$g/cm^3$。

（1）右 （2）43.4 （3）1 相平 18 （4）偏小 （5）2.8

29. (8分)小明用实验探究通过导体的电流跟导体两端电压的关系。

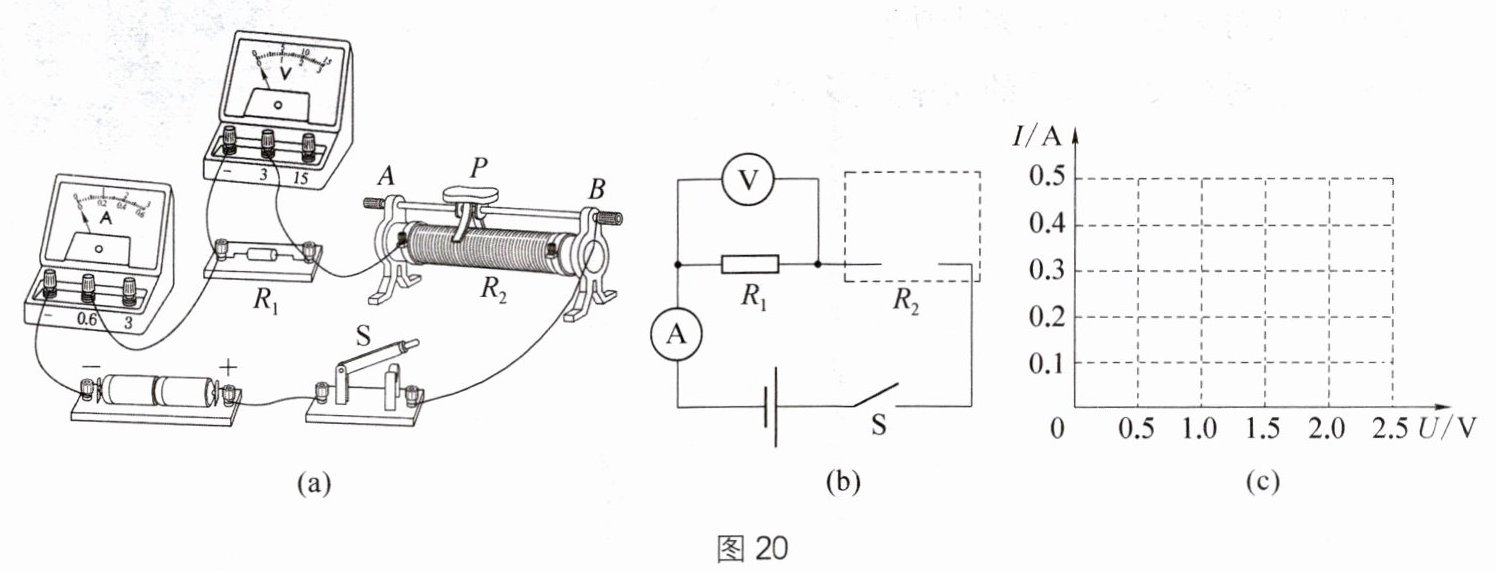

(1)所采用的实验装置如图20(a)所示,请在图20(b)中的虚线框内把电路图补画完整(要求所补画的元件与实物电路对应)。

(2)小明按要求正确连接电路后,闭合开关,发现电压表指针偏转到满刻度的位置,其原因可能是：(只需写出一种可能)。

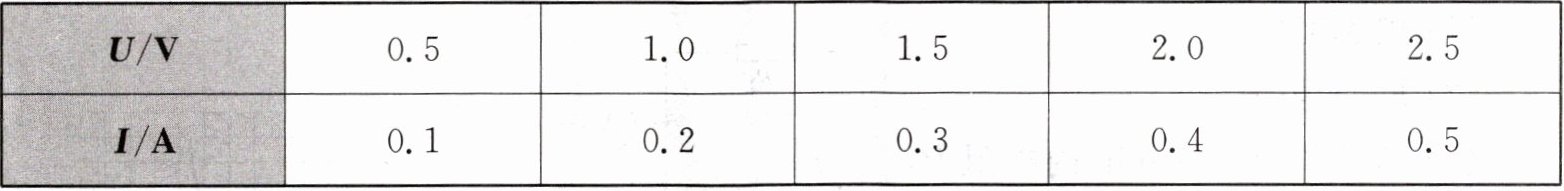

(3)小明在实验中通过调节滑动变阻器的滑片,测出通过电阻$R_1$的不同电流和对应的电压值如下表所示：
| U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 |
| I/A | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |

① 请根据表中实验数据在图20(c)的坐标系中描点,并画出I-U图像。
② 根据图像可知,小明在本次实验中所用电阻$R_1$的阻值为Ω。
③ 根据图像可得结论：。
(4)以下实验与“探究导体的电流与电压的关系”进行多次测量的目的相同的是()。
A. 伏安法测某定值电阻R的阻值
B. 探究杠杆的平衡条件
C. 刻度尺测物体的长度
(5)如果将实验电路中的电阻$R_1$更换成一个额定电压为3.8V、阻值为10Ω的小灯泡,进行“测量小灯泡的额定电功率”的实验,则对实验电路还须进行改动的是。

（1）如图 35 所示
(2)滑动变阻器的滑片在阻值最小值处(或滑动变阻器被短路或定值电阻 $ R_{1} $ 开路等)
(3)①如图 36 所示 ②5 ③电阻一定时,通过导体的电流跟这段导体两端的电压成正比
(4)B （5）增加一节干电池,同时将电压表的量程改为 0～15 V
