|本节要点|预习导航|
|探究电流与电压的关系|在“探究电流与电压的关系”实验中：
①实验方法：保持电阻不变,改变,研究电流随的变化关系。
②实验结论：在不变时,通过导体的电流与成。
③滑动变阻器的作用：,。|
|探究电流与电阻的关系|在“探究电流与电阻的关系”实验中：
①实验方法：保持电压不变,改变,研究电流随的变化关系。
②实验结论：在不变时,通过导体的电流与成。
③滑动变阻器的作用：,。|

|本节要点|预习导航|
| -- | -- |
| 探究电流与电压的关系 | ①电压；电压；②电阻；导体两端的电压；正比；③保护电路；改变定值电阻两端的电压|
| 探究电流与电阻的关系 | ①电阻；电阻；②电压；导体的电阻；反比；③保持定值电阻两端电压不变；保护电路|

对于“探究电流与电压的关系”实验：
①根据控制变量法，实验中要保持电阻不变，改变电压，研究电流随电压的变化关系。
②实验结论是在电阻不变时，通过导体的电流与导体两端电压成正比。
③滑动变阻器的作用是保护电路，改变定值电阻两端的电压。
对于“探究电流与电阻的关系”实验：
①根据控制变量法，实验中要保持电压不变，改变电阻，研究电流随电阻的变化关系。
②实验结论是在电压不变时，通过导体的电流与导体的电阻成反比。
③滑动变阻器的作用是保持定值电阻两端电压不变，保护电路。

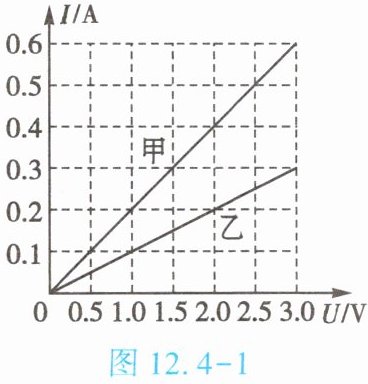

1. (★★)张华同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图 12.4 - 1 所示的图像。根据图像,下列说法错误的是【】

A.当在导体乙的两端加上 1 V 的电压时,通过导体乙的电流为 0.1 A
B.将甲、乙两导体并联后接到电压为 3 V 的电源上时,干路中的电流为 0.9 A
C.通过导体甲的电流与其两端的电压成正比
D.通过导体乙的电流与其电阻成正比

D

A. 由图象可知，当 $U_Z = 1V$ 时，通过导体乙的电流 $I_Z = 0.1A$，故 A 正确。
B. 当甲、乙两导体并联后接到电压为 3V 的电源上，由图象可知，$I_Z' = 0.3A$，$I_甲' = 0.6A$，所以干路中的电流为：
$I = I_Z' + I_甲' = 0.3A + 0.6A = 0.9A$，
故 B 正确。
C. 由图象可知，通过导体甲的电流与两端的电压成正比例函数，所以通过导体甲的电流与其两端的电压成正比，故 C 正确。
D. 通过导体乙的电流与两端的电压关系为一条曲线，所以，通过导体乙的电流与其两端的电压不成正比，且导体电阻不变时，通过导体的电流与电阻无关，故 D 错误。

2. (★★)在“探究电流与电压的关系”实验中,设计的电路如图 12.4 - 2 所示,实验时,应该控制定值电阻的阻值一定,通过改变滑动变阻器连入电路的,改变定值电阻两端电压。收集多组通过定值电阻的电流值 $ I $ 和对应两端的电压值 $ U $,求(填“乘积”或“比值”)并比较。
]

阻值；比值

在“探究电流与电压的关系”实验中，需控制定值电阻阻值不变。通过改变滑动变阻器连入电路的阻值，可改变电路总电阻，从而改变电路中的电流和定值电阻两端的电压。收集数据后，计算电流与电压的比值（即U/I），若该比值不变，则说明电流与电压成正比。
