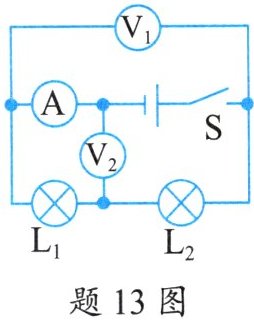

13. 小明做实验时,连接了如题13图所示电路,闭合开关S时,三个电表的示数分别为0.3 A、3 V、5 V,但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据,分别计算：
(1)通过灯$L_1$的电流为A,通过灯$L_2$的电流为A。
(2)灯$L_1$两端的电压为V,灯$L_2$两端的电压为V。

(1) 0.3；0.3
(2) 3；2

（1）由图可知$L_1$与$L_2$串联，有一个电流表和两个电压表接入电路。
根据串联电路中电流处处相等，可知接入电路的电流表测量的电流为串联电路电流，即为$L_1$和$L_2$的电流，结合数据可知，电流表示数为0.3A。
（2）由图可知，电压表$V_1$并联在电源两端，$V_2$并联在$L_1$两端，所以$V_1$测量的是电源电压，$V_2$测量的是$L_1$两端电压，结合数据可知，电源电压为5V，$L_1$两端电压为3V，根据串联电路中总电压等于各部分电路两端电压之和，可知$L_2$两端电压为$5V-3V=2V$。

14. 某项目学习小组想自行设计实验装置来完成实验探究。
【项目目标】设计实验装置来探究液体电阻大小的影响因素。

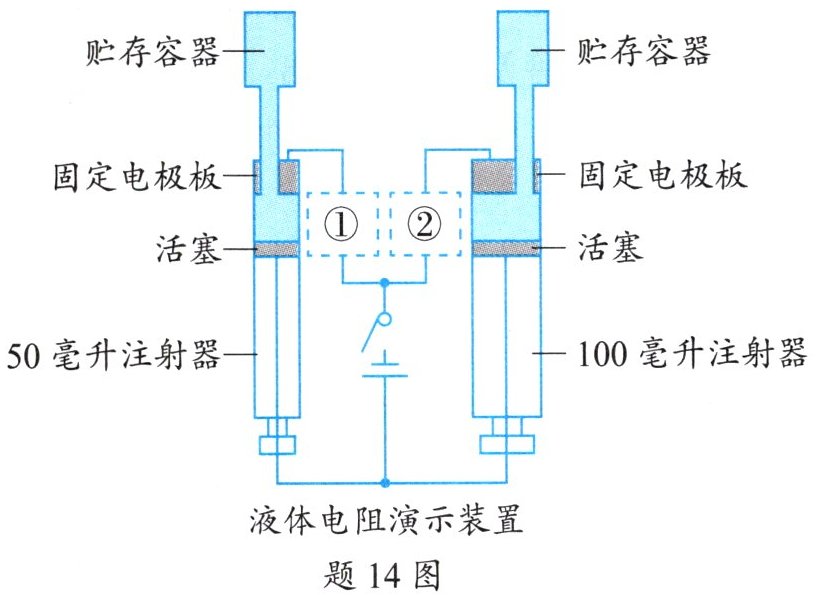

【装置设计】如题14图所示,贮存容器内装有导电液体,注射器管壁是绝缘体,通过调节活塞(活塞是可移动导电性良好的电极板)可以改变注射器内导电液的长度。电源电压恒定不变,装置虚线框中缺少了两个电表,请从以下选项中选择你认为正确的电表：。它们的作用是。

A. ①毫安电流表；②电压表
B. ①毫安电流表；②毫安电流表
C. ①电压表；②毫安电流表
D. ①电压表；②电压表
【实验探究】

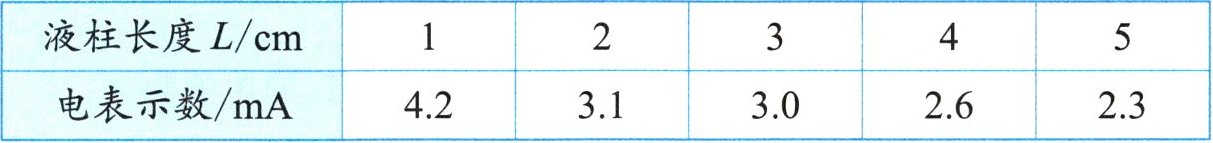

(1)项目小组先研究液体电阻与液体长度是否有关：在贮存容器中装入相同的导电液体,组员小明调节活塞的位置,使左右两边液柱长度不同,发现两个电表示数不同,于是得出长度影响电阻的结论。这种做法是错误的,理由是：。经过小组讨论,小明意识到问题后,通过实验得到左边注射器支路中的电表示数与导电液体长度的关系如题14表所示。分析数据可初步得出实验结论：。
|液柱长度L/cm|1|2|3|4|5|
|电表示数/mA|4.2|3.1|3.0|2.6|2.3|

(2)小明在多次实验过程中发现当两个注射器中的液柱长度相同时,①号电表示数都小于②号电表,由此得到的结论是。
(3)小明断开开关,更换左边注射器中的导电液,当新导电液的液柱长度L= 2 cm时,电表示数变为3.7 mA,比较更换前后电表的示数,可初步探究液体的电阻和有关。
(4)利用此装置可以继续探究液体电阻与液体的是否有关。
【项目完善】有同学提出,当活塞置顶(碰到固定电极板)时,电路存在安全隐患,请你提出整改的建议：。

14. 【装置设计】B；测量通过两支路的电流，比较电阻大小。
【实验探究】
（1）没有控制液体的横截面积相同；在横截面积和材料相同时，液体电阻随长度的增加而增大。
（2）在长度和材料相同时，液体电阻随横截面积的增大而减小。
（3）材料（或液体种类）。
（4）浓度（或温度）。
【项目完善】在电路中串联一个定值电阻（或保护电阻）。
