5. 将两个灯泡$L_1$和$L_2$接到同一电路中,闭合开关,两灯均发光,则下列说法中可以确认两灯并联的是(
A.两灯两端的电压不相等
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等
D
)。A.两灯两端的电压不相等
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等
答案
D
解析
在串联电路中，电流处处相等，总电压等于各部分电路电压之和，所以两灯电压可能不相等；在并联电路中，各支路电压相等，干路电流等于各支路电流之和，所以两灯电流可能不相等。
A. 两灯两端电压不相等，一定是串联，不符合题意。
B. 两灯两端电压相等，可能是并联（各支路电压相等），也可能是串联（两灯规格相同，分压相等），不符合题意。
C. 通过两灯的电流相等，可能是串联（电流处处相等），也可能是并联（两灯规格相同，电流相等），不符合题意。
D. 通过两灯的电流不相等，一定是并联（串联电流处处相等，若电流不等则不可能是串联），符合题意。
D
A. 两灯两端电压不相等，一定是串联，不符合题意。
B. 两灯两端电压相等，可能是并联（各支路电压相等），也可能是串联（两灯规格相同，分压相等），不符合题意。
C. 通过两灯的电流相等，可能是串联（电流处处相等），也可能是并联（两灯规格相同，电流相等），不符合题意。
D. 通过两灯的电流不相等，一定是并联（串联电流处处相等，若电流不等则不可能是串联），符合题意。
D

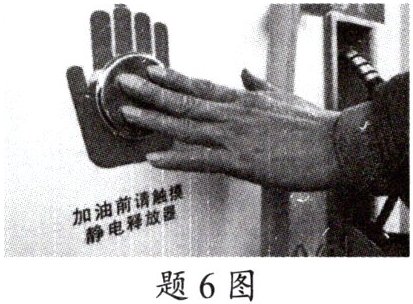

6. 题6图是加油站里常见的“静电释放器”(与大地相连),工人提油枪加油前,必须用手触摸静电释放器清除身体上的静电。下列说法错误的是(
A.静电释放器是由金属制成的
B.人体通常情况下是导体
C.人体与衣服摩擦可创造出电荷
D.静电释放过程是电子在转移
C
)。A.静电释放器是由金属制成的
B.人体通常情况下是导体
C.人体与衣服摩擦可创造出电荷
D.静电释放过程是电子在转移
答案
C
解析
A.静电释放器需要具有良好的导电性，金属是良好的导体，所以静电释放器通常由金属制成，该选项正确；
B.人体在通常情况下可以导电，属于导体，该选项正确；
C.人体与衣服摩擦起电并不是创造出电荷，而是电荷发生了转移，使物体带电，该选项错误；
D.静电释放过程是电子在物体和大地之间发生转移，从而使物体不带电，该选项正确。
B.人体在通常情况下可以导电，属于导体，该选项正确；
C.人体与衣服摩擦起电并不是创造出电荷，而是电荷发生了转移，使物体带电，该选项错误；
D.静电释放过程是电子在物体和大地之间发生转移，从而使物体不带电，该选项正确。
7. 做实验时经常遇到以下情况,在如题7图所示电路中,当开关S闭合时,灯$L_1、$$L_2$均不亮,我们可以用一根导线去查找电路的故障。将导线先并联接在灯$L_1$两端时发现灯$L_2$亮,灯$L_1$不亮；然后再并联接在$L_2$两端时发现两灯均不亮,由此可以判断(
A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路
A
)。A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路
答案
A
解析
当开关S闭合时，灯$L_1$、$L_2$均不亮，说明电路存在断路故障（若短路，则会有灯亮或电源短路）。
将导线并联在$L_1$两端时，$L_2$亮，$L_1$不亮，此时导线将$L_1$短路，电路为$L_2$的简单电路，$L_2$亮，说明$L_2$和电源正常，故障在$L_1$。
再将导线并联在$L_2$两端时，两灯均不亮，进一步验证$L_1$断路，此时电路仍断路。
结论：灯$L_1$断路。
A
将导线并联在$L_1$两端时，$L_2$亮，$L_1$不亮，此时导线将$L_1$短路，电路为$L_2$的简单电路，$L_2$亮，说明$L_2$和电源正常，故障在$L_1$。
再将导线并联在$L_2$两端时，两灯均不亮，进一步验证$L_1$断路，此时电路仍断路。
结论：灯$L_1$断路。
A
8. 如题8图所示的电路中,开关闭合后$,R_2$的滑片P从左向右滑动的过程中,(
$A. R_2$接入电路中的电阻变大
B. 灯泡亮度不变C. 电压表的示数不变
D. 滑片在a端时$,R_2$被短路
B
)。$A. R_2$接入电路中的电阻变大
B. 灯泡亮度不变C. 电压表的示数不变
D. 滑片在a端时$,R_2$被短路
答案
B
解析
由图可知，灯泡$R_1$与滑动变阻器$R_2$串联，电压表测滑片$P$右侧电阻两端电压。
滑片$P$从左向右滑动时，$R_2$接入电路的电阻不变（始终为最大阻值），A错误；
电路总电阻不变，电源电压不变，由$I = \frac{U}{R}$知，电路电流不变，灯泡实际功率$P = I^2R_1$不变，亮度不变，B正确；
滑片右移，与电压表并联的右侧电阻变小，由$U = IR$知，电压表示数变小，C错误；
滑片在$a$端时，$R_2$接入电路电阻最大，未被短路，D错误。
答案：B
滑片$P$从左向右滑动时，$R_2$接入电路的电阻不变（始终为最大阻值），A错误；
电路总电阻不变，电源电压不变，由$I = \frac{U}{R}$知，电路电流不变，灯泡实际功率$P = I^2R_1$不变，亮度不变，B正确；
滑片右移，与电压表并联的右侧电阻变小，由$U = IR$知，电压表示数变小，C错误；
滑片在$a$端时，$R_2$接入电路电阻最大，未被短路，D错误。
答案：B
