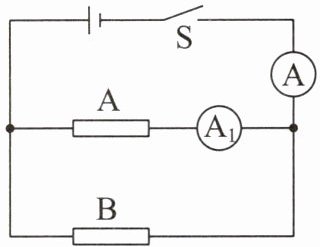

7.(2025·吉林中考)在如图所示的电路中，电源电压恒定，定值电阻B的阻值为15 Ω。闭合开关S，电流表A的示数为1.2 A，电流表A₁的示数为0.4 A。
(1)求通过定值电阻B的电流。
(2)求电源电压。

7. (1)0.8 A (2)12 V

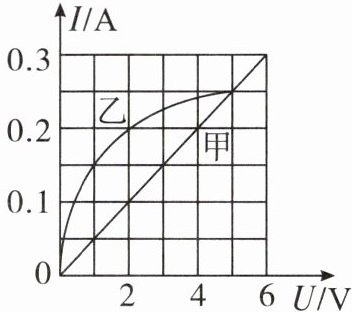

8.（多选）右图是电阻器甲和乙的$I-U$图像，由图像可知下列判断正确的是（）

A.甲的电阻值是$20\ \Omega$
B.甲的电阻值大于乙的电阻值
C.甲、乙串联，乙两端的电压为$1\ \mathrm{V}$时，甲两端的电压为$3\ \mathrm{V}$
D.甲、乙并联，通过甲的电流为$0.1\ \mathrm{A}$时，通过乙的电流为$0.2\ \mathrm{A}$

8. ACD

9.酒精浓度检测仪的工作原理有两种。
(1)如图所示，电源电压保持不变，定值电阻的阻值为R，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$，电路中的电流$I$，即电流表的示数，当电流表示数达到一定值时，检测仪发出报警信号。

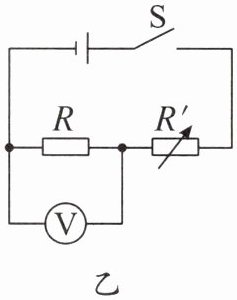

(2)如图所示，电源电压保持不变，定值电阻的阻值为R，酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关，驾驶员呼出的气体中酒精浓度越大，阻值$R'$，电路中的电流$I$，由$U=IR$可知，定值电阻两端的电压，即电压表的示数，当电压表示数达到一定值时，检测仪发出报警信号。

9. (1)越小 越大 越大
(2)越小 越大 越大 越大

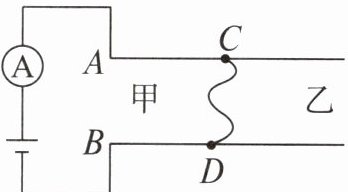

10. 甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路中，则电压表应接在（选填“A、B”或“C、D”）两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路位置离甲地 km。

10. A、B 20
