2026年同步测控优化设计九年级物理全一册人教版精编版第88页答案
2.(2024·四川自贡中考)右图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为(
D
)

A.A和B
B.B和C
C.B和D
D.A和D

答案

2. D

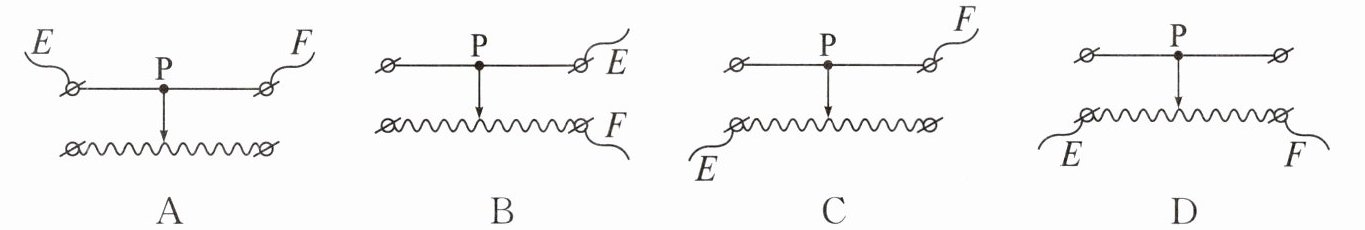

3.(2025·四川成都中考)小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式中，符合要求的是(
B
)

答案

3. B
4. 如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20 Ω 2 A”字样。下列关于这个滑动变阻器的说法中(
D
)
①当滑动变阻器通过2 A的电流时，它的电阻为20 Ω；
②它接入电路的最大阻值是20 Ω；
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路的电阻的；
④允许通过它的最大电流为2 A。

A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确

答案

4. D
5. 下图为某种电风扇调速器的示意图，P为旋钮的滑片，可通过转动旋钮改变挡位。调速器应与电动机
串
联接入电路，若要由1挡转至4挡时电风扇风速增大，则应将接线柱
A和B
（选填“A和B”“B和C”或“A和C”）接入电路。

答案

5. 串 A 和 B

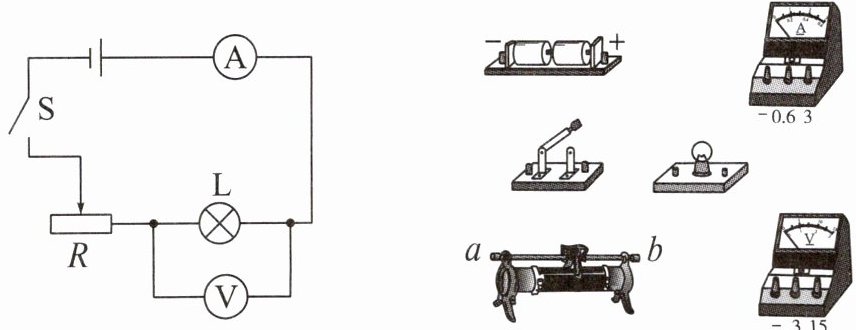

6. 根据电路图，用笔画线表示导线连接实物图。要求：
①电压表的测量范围是0～3 V，电流表的测量范围是0～0.6 A；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。

答案


如图所示
