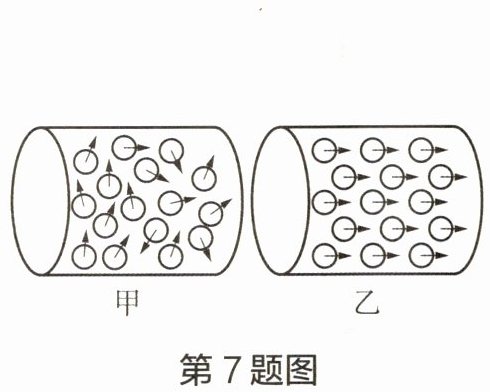

7 上海地区家庭电路的电压为V。在一个由锂电池作为电源的电路中，锂电池两端的电压使自由电荷发生，形成电流。如图所示为甲、乙两导体中电子运动的示意图，则有电流的是（选填“甲”或“乙”）导体。

220 定向移动 乙

【分析】
首先，需明确我国家庭电路的标准电压，上海地区家庭电路电压遵循该标准；其次，理解电压与电流的关系：电压是促使自由电荷定向移动形成电流的原因；最后，判断导体中是否有电流的依据是电荷是否做定向移动，若电荷运动杂乱无章则无电流，定向移动则有电流，据此分析甲、乙两导体的电子运动状态。
【解析】
1. 我国家庭电路的标准电压为220V，上海地区家庭电路电压符合该标准，因此第一个空填220；
2. 电压的作用是使导体中的自由电荷发生定向移动，进而形成电流，所以第二个空填定向移动；
3. 电流由电荷的定向移动形成：甲导体中电子的运动方向杂乱无章，未发生定向移动，无电流；乙导体中电子运动方向一致，做定向移动，有电流，因此第三个空填乙。
【答案】
220；定向移动；乙
【知识点】
家庭电路电压、电流的形成、电流的判断
【点评】
本题考查电学基础知识点，涵盖家庭电路电压、电流的形成条件，难度较低，只需牢记相关概念并结合图示判断电荷运动状态即可解答，属于入门级的基础题型。
【难度系数】
0.8

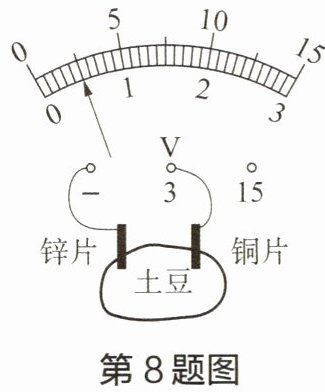

8 将铜片和锌片分别插入土豆中，制成一个土豆电池。用电压表测量土豆电池的电压，观察到如图所示现象。从中可以获得的信息是：
（1）土豆电池相当于（选填“电源”或“用电器”）。
（2）土豆电池的正极是片。
（3）该土豆电池的电压为V。

(1) 电源 (2) 铜 (3) 0.5

【分析】
要解答本题，需结合电源的作用、电压表的使用规则和读数方法逐步分析：
1. 首先判断土豆电池的角色：能提供电能的装置相当于电源，消耗电能的是用电器；
2. 确定电池正负极：根据电压表的使用规则，电流从正接线柱流入、负接线柱流出时，指针正向偏转，据此判断；
3. 读取电压：先确定电压表的量程和分度值，再根据指针位置读出电压值。
【解析】
（1）土豆电池可以为电路提供电能，符合电源的特征，因此相当于电源；
（2）电压表使用时，电流需从正接线柱流入、负接线柱流出，此时指针正向偏转。图中电压表的正接线柱（标有“3”）连接铜片，负接线柱连接锌片，指针正向偏转，说明电流从铜片流出，故土豆电池的正极是铜片；
（3）电压表选用的是0~3V量程，该量程下每大格代表1V，每小格（分度值）为0.1V，指针指向0.5V刻度处，因此土豆电池的电压为0.5V。
【答案】
(1) 电源 (2) 铜 (3) 0.5
【知识点】
电源、电压表的使用、电压的测量
【点评】
本题结合土豆电池考查电源的概念和电压表的使用，属于基础识记与应用类题目，只要掌握相关基础知识即可轻松解答。
【难度系数】
0.7

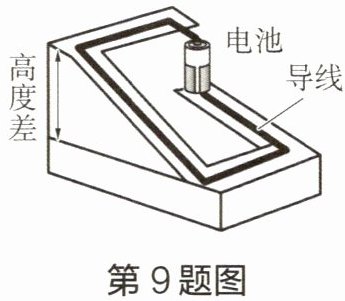

9 通过学习我们知道：
（1）导线中的定向移动需要“动力”的推动。图中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是（选填“电流”或“电压”）；
（2）要想使用电器有电荷持续流过，就必须要有，还要用导线将用电器与电池连接成的电路。

(1) 自由电荷 电压 (2) 电源 闭合

【分析】本题考查电学基础概念，解题思路：首先明确电流的形成原因是自由电荷的定向移动，电压是推动自由电荷定向移动的“动力”，图中用高度差类比电压的作用；其次，要获得持续电流，需满足两个条件：有提供电压的电源，且电路是闭合的通路，据此分析填空。
【解析】（1）导线中电流的本质是自由电荷的定向移动，因此自由电荷的定向移动需要动力推动；电池提供的推动电荷定向移动的作用是电压，图中高度差形象表示电压的作用，故第一空填自由电荷，第二空填电压。（2）要使用电器有电荷持续流过，必须要有提供电压的电源，同时电路需要是闭合的通路，这样才能形成持续电流，故依次填电源、闭合。
【答案】(1) 自由电荷 电压 (2) 电源 闭合
【知识点】电流的形成、电压的作用、持续电流的条件
【点评】本题为电学入门基础题，考查核心概念的识记，难度较低，准确记忆相关知识点即可解答。
【难度系数】0.8

10 在如图所示电路中的○里填上适当的电表符号，并标出电表的“+”“−”接线柱，要求:闭合开关S，各电路元件均能正常工作。
11 在如图所示电路中的○里填上适当的电表符号，要求:闭合开关S，各电路元件均能正常工作。

10 如答图所示。
11 如答图所示。

【分析】
第10题：先判断电路连接为L₁与L₂串联，电流表需串联在电路中，电压表需并联在被测用电器两端。根据电流方向，电流表要“正进负出”，电压表并联在L₂两端时也需遵循正负接线柱规则，确保电路无短路、断路，各元件正常工作。
第11题：电路为L₁与L₂并联，干路需电流表测总电流，L₁支路需电流表测支路电流，电压表并联在电源两端测电压，所有电表都要满足“正进负出”，保证各支路正常工作。
【解析】
10. 电流路径：电源正极→L₁→L₂→电流表→开关S→电源负极，电流表串联在电路中，电流从电流表“+”接线柱流入、“-”接线柱流出；电压表并联在L₂两端，“+”接L₂靠近L₁的一端，“-”接L₂靠近电流表的一端，符合电表使用规则，各元件正常工作。
11. 并联电路中，干路电流表测总电流，电流“正进负出”；L₁支路的电流表测L₁的电流，同样“正进负出”；电压表并联在电源两端，“+”接电源正极侧，“-”接电源负极侧，保证各支路正常工作，电表连接正确。
【答案】
10 如答图所示。
11 如答图所示。
【知识点】
电流表使用、电压表使用、串并联电路
【点评】
本题考查电流表和电压表的正确使用，需明确电表的连接方式（电流表串联、电压表并联）及正负接线柱规则，结合串并联电路特点判断电表位置，是电学基础题型。
【难度系数】
0.6
