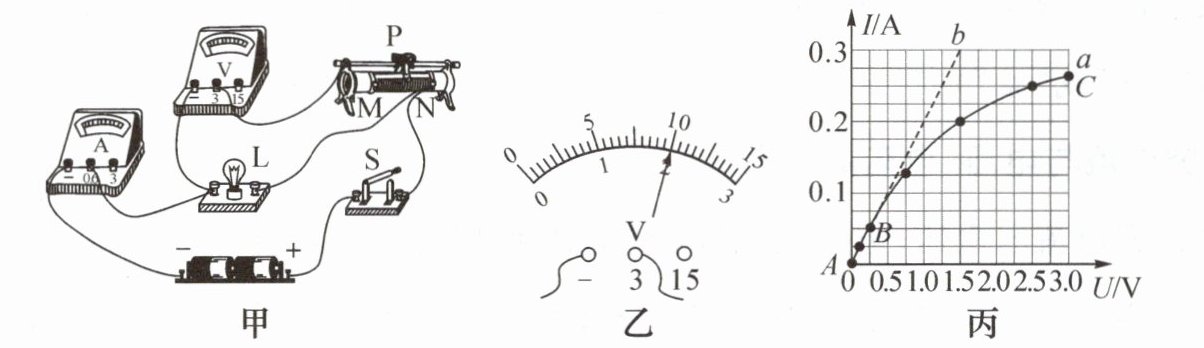

16. (2025·襄阳模拟)小明在做“测量小灯泡的电阻”实验时，电源电压为 3 V，待测小灯泡的额定电压为 2.5 V，他连接的部分电路如图甲所示，有 3 个滑动变阻器(铭牌上分别标有“10Ω，2.5 A”“20Ω，2 A”“60Ω，1 A”字样)可供选择。

(1)如图甲所示，闭合开关前应把滑动变阻器滑片的位置调到(选填“M”或“N”)端；闭合开关后发现电压表的指针接近满偏。小明仔细检查后，发现只有一根导线连接错误，请你在图甲中错误的导线上画“×”，并补上一条正确的导线。
(2)纠正错误后闭合开关，小明发现小灯泡还是不发光，电流表有示数，电压表无示数。产生此故障的原因可能是下列情况中的。(填字母)
A. 灯座内部短路
B. 小灯泡的灯丝断了
C. 电压表的正、负接线柱接反
(3)排除故障后，闭合开关后通过调节滑动变阻器获得了多组数据，小明根据实验数据绘制了小灯泡的 I-U 图像如图丙中的图线 a 所示，观察图像，发现 AB 部分近似为线段，BC 部分为曲线。为便于分析，将线段 AB 延长作出图像，如图丙中的图线 b 所示。
①某次实验中，电压表的示数如图乙所示，为了测量小灯泡正常工作时的电阻，他应向(选填“M”或“N”)端移动滑动变阻器的滑片 P，直至小灯泡正常工作；
②小灯泡正常工作时的电阻为Ω；实验中小灯泡两端电压可以调至 0.25 V，则他实验时所选用的滑动变阻器是(选填“10Ω，2.5 A”“20Ω，2 A”或“60Ω，1 A”)；
③通过实验发现，当小灯泡两端电压逐渐增大时，小灯泡亮度会逐渐变亮，说明小灯泡的亮度与(选填“额定”或“实际”)功率有关；比较 a、b 两图线，发现两图线间的距离随着电压的增大而增大，你认为造成这种结果的原因是。

(1) N；（错误导线：在电压表正接线柱与滑动变阻器相连的导线上画“×”，补接导线连接电压表正接线柱与小灯泡右接线柱）
(2) A
(3) ① M；② 10；60Ω，1A；③ 实际；灯丝的电阻随温度的升高而增大

(1) 闭合开关前，滑动变阻器需调到阻值最大处，由图甲可知滑片移到N端时接入电阻最大；原电路中电压表串联，灯泡与滑动变阻器并联，错误导线为电压表正接线柱与滑动变阻器相连的导线，在该导线上画“×”，补接导线将电压表正接线柱与小灯泡的右接线柱相连，使电压表并联在小灯泡两端。
(2) 电流表有示数说明电路通路，电压表无示数、灯泡不发光：A选项灯座短路，电压表被短路无示数，电路通路符合；B选项灯丝断了电路断路，电流表无示数不符合；C选项电压表正负接反指针反向偏转，不符合，故选A。
(3) ① 图乙电压表示数为2V，小于额定电压2.5V，需减小滑动变阻器阻值，滑片向M端移动，使灯泡电压升至2.5V；
② 由图像a知，灯泡正常工作时电流为0.25A，电阻$ R=\frac{U}{I}=\frac{2.5V}{0.25A}=10Ω $；当灯泡电压为0.25V时，电流为0.05A，滑动变阻器两端电压$ U_{滑}=3V-0.25V=2.75V $，接入电阻$ R_{滑}=\frac{2.75V}{0.05A}=55Ω $，故选择“60Ω，1A”的滑动变阻器；
③ 小灯泡亮度由实际功率决定；图线b假设电阻不变，而灯丝电阻随温度升高而增大，电压越大灯丝温度越高，电阻越大，实际电流比电阻不变时的电流小，故两图线距离随电压增大而增大。
