知识点2 电路
1. 电路的组成。
(1) 电路：用导线将电源、用电器、开关等连接成一个电流流通的回路时，便组成了一个电路。
(2) 电路图。
① 定义：用规定符号表示电路连接情况的图就叫电路图。
② 常用电路元件及其符号：
2. 电路的三种状态。
3. 串联电路和并联电路。
4. 识别串、并联电路的五种方法。
1. 电路的组成。
(1) 电路：用导线将电源、用电器、开关等连接成一个电流流通的回路时，便组成了一个电路。
(2) 电路图。
① 定义：用规定符号表示电路连接情况的图就叫电路图。
② 常用电路元件及其符号：

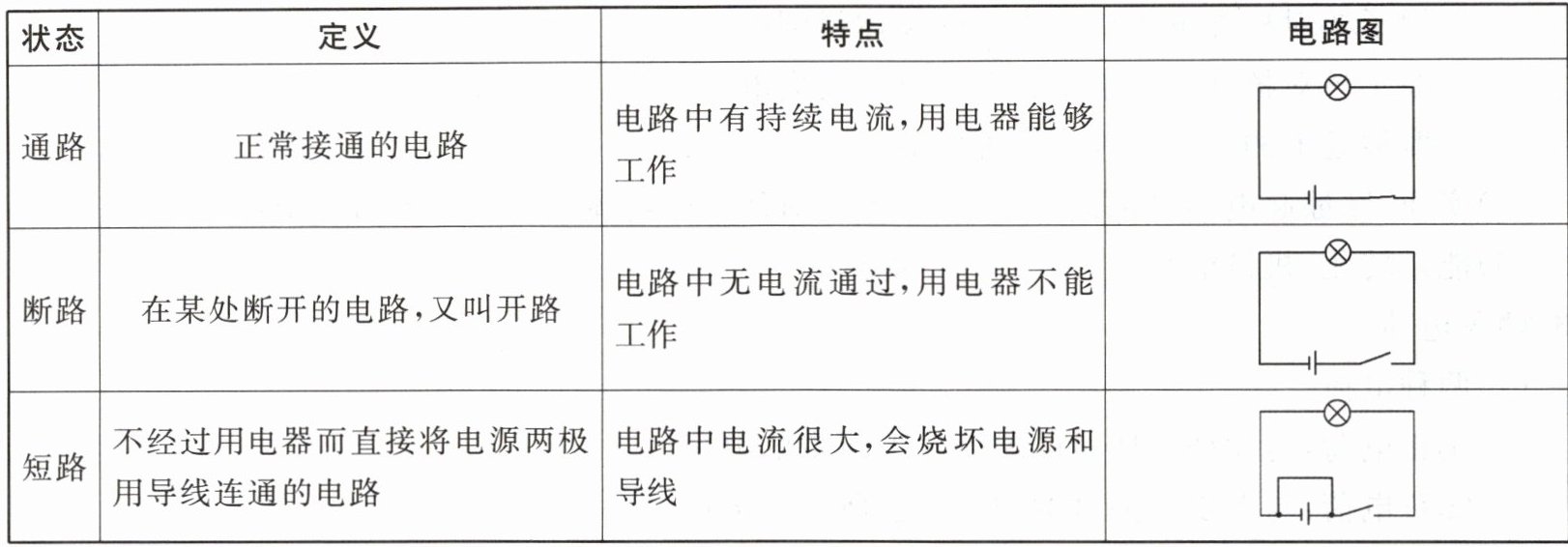

2. 电路的三种状态。

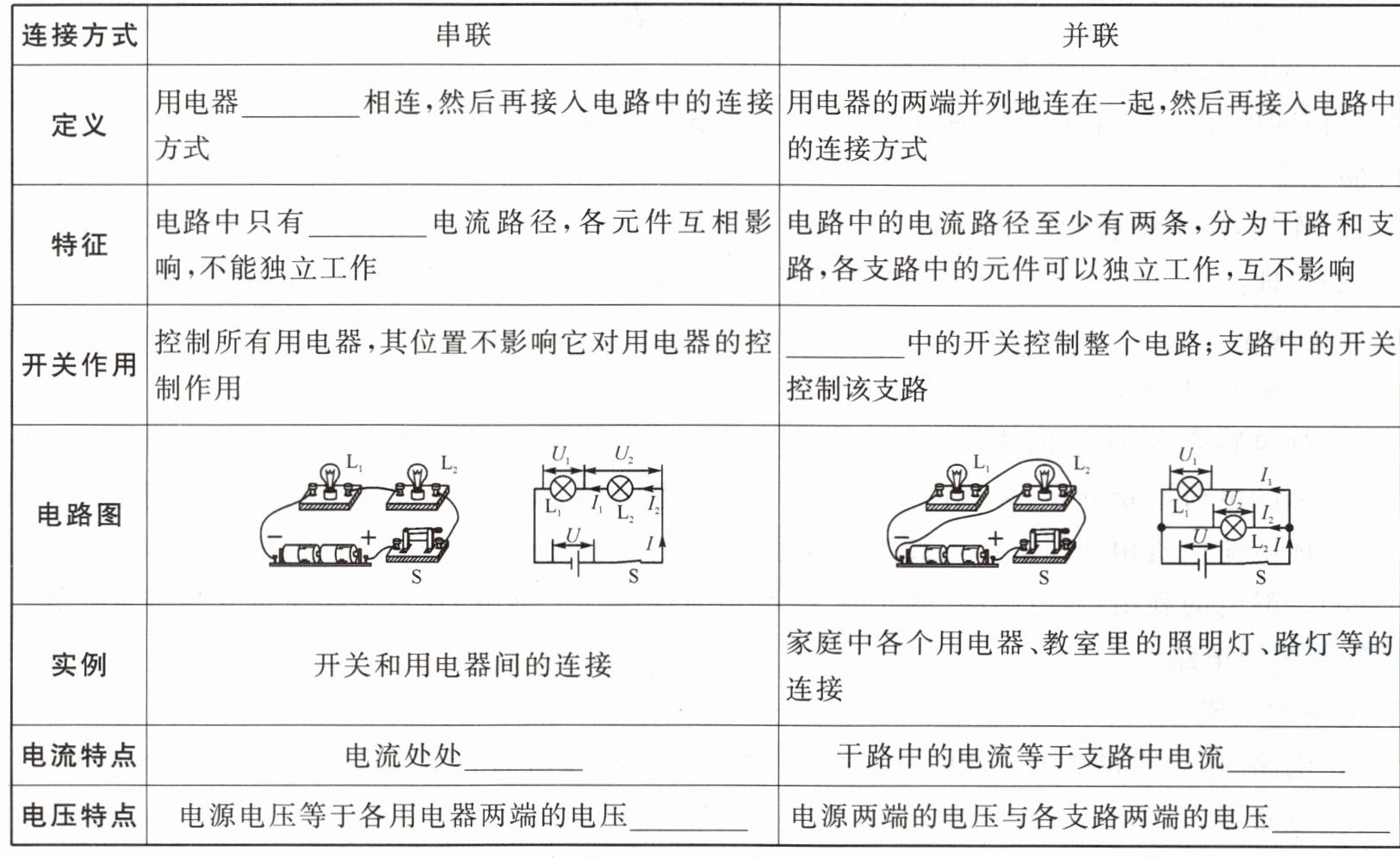

3. 串联电路和并联电路。
4. 识别串、并联电路的五种方法。
答案
依次；一条；干路；相等；之和；之和；相等（对应表格中空格顺序：串联定义、串联电路特征、并联电路干路开关作用、串联电流特点、并联电流特点、串联电压特点、并联电压特点）
解析
本题考查电路的相关基础知识点，需结合串联、并联电路的定义、电路特征、电流与电压的规律等基础概念进行分析填空：串联电路是用电器依次连接，电路只有一条电流路径，电流处处相等，电源电压等于各用电器两端电压之和；并联电路中干路开关控制整个电路，干路电流等于支路电流之和，电源两端电压与各支路两端电压相等。
