11.如图所示是吸附在竖直墙壁上的吸盘，吸盘与墙壁间的空气被完全排出。请画出：
(1)吸盘所受重力$ G $和摩擦力$ f $的示意图；
(2)吸盘所受大气压力$ F $的示意图。

解：
从吸盘的重心（图中黑点位置）出发：
1. 沿竖直向下方向绘制带箭头的线段，在箭头旁标注字母G，即为重力的示意图；
2. 沿竖直向上方向绘制带箭头的线段，线段长度与重力G的线段长度大致相等，在箭头旁标注字母f，即为摩擦力的示意图；
3. 沿垂直于竖直墙面、水平向左指向墙面的方向绘制带箭头的线段，在箭头旁标注字母F，即为大气压力的示意图。

12.如图是小明利用$V=2\ \mathrm{mL}$的注射器、弹簧测力计、刻度尺等器材估测大气压值的情景。

(1)利用刻度尺测量出的长度$l$为10 cm，即可算出活塞的横截面积为$\mathrm{cm}^2$；
(2)把活塞推至注射器筒的底端，用橡皮帽封住注射器小孔，再水平向右缓慢拉动注射器筒，当注射器的活塞开始滑动时，记下弹簧测力计的示数$F=2.1\ \mathrm{N}$，据此可测得大气压$p=\_\_\_\_\_\_\mathrm{Pa}$；
(3)考虑到活塞与筒壁之间有摩擦，小明继续拉动一小段距离后，缓慢退回注射器筒，在活塞刚要到达筒内底部时弹簧测力计示数为$F'$，则大气压$p'=$(用题中出现的物理量符号表示)；
(4)实验时若注射器筒内空气没有排尽，此因素将导致所测大气压值(选填“偏大”“偏小”或“不变”)。

解：
(1) 注射器全部刻度；
活塞横截面积 $S=\frac{V}{l}=\frac{2\ \mathrm{cm^3}}{10\ \mathrm{cm}}=0.2\ \mathrm{cm^2}$
(2) 活塞横截面积换算为 $S=0.2\ \mathrm{cm^2}=2×10^{-5}\ \mathrm{m^2}$
大气压 $p=\frac{F}{S}=\frac{2.1\ \mathrm{N}}{2×10^{-5}\ \mathrm{m^2}}=1.05×10^5\ \mathrm{Pa}$
(3) 设活塞与筒壁间摩擦力为$f$，拉动活塞时受力满足$F = p'S + f$，退回活塞时受力满足$p'S = F' + f$，两式联立消去$f$，代入$S=\frac{V}{l}$可得 $p'=\frac{(F+F')l}{2V}$
(4) 偏小

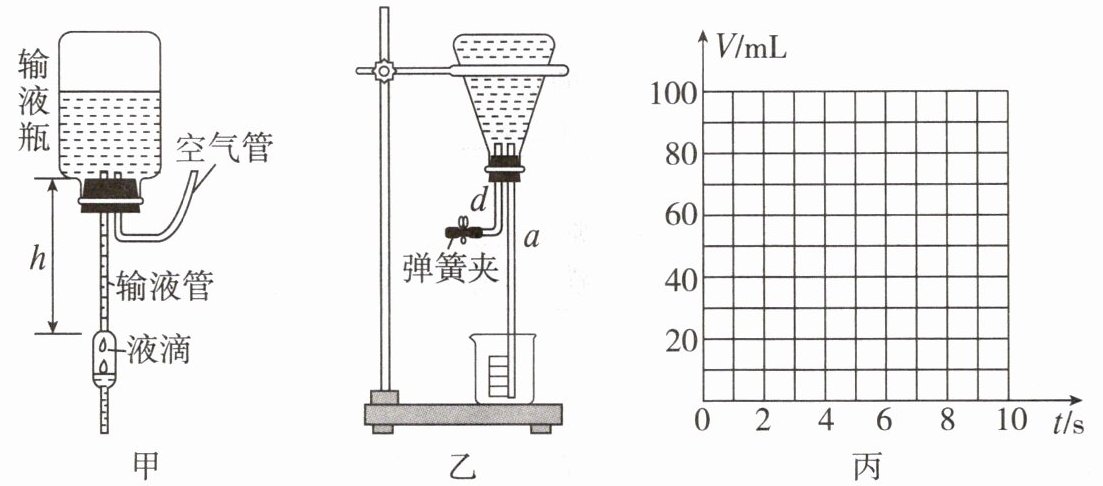

13.小红陪奶奶就医时，看见医院内如图甲所示的竖直放置的静脉输液装置，观察到输液管口的盐水一滴一滴地往下滴。于是她提出一个问题：管口处液体流出的速度大小与哪些因素有关？并作出如下猜想。
猜想一：随着输液瓶中液面不断下降，速度变小。
猜想二：换用更粗的输液管，速度变大。
猜想三：增加图甲中输液管的长度$ h $，速度变大。
为检验上述猜想，她准备了如下器材：铁架台、锥形瓶、量杯、双孔软木塞、橡胶软管、弹簧夹、秒表，4根粗细均匀的玻璃管：$ a $管（长20 cm、内孔直径3 mm）、$ b $管（长20 cm、内孔直径6 mm）、$ c $管（长25 cm、内孔直径3 mm）、$ d $管（长5 cm）。

探究过程如下：
(1)如图乙所示，锥形瓶中装有红色的水，$ a $、$ d $管通过双孔软木塞插入瓶中，两管上方端口接近瓶口且齐平，$ a $管下端放入量杯，$ d $管下端套有橡胶软管，并用弹簧夹夹住，装置竖直放置。此时$ a $管下端管口无水流出，这是的作用；

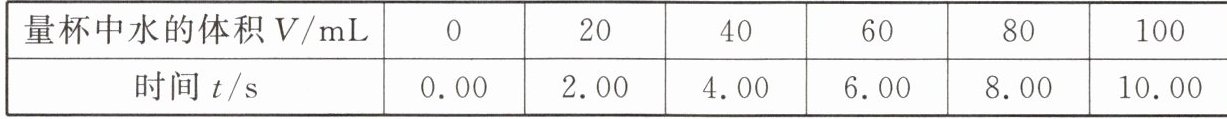

(2)松开弹簧夹，水从$ a $管下端管口流出，用秒表测出量杯中的水分别达到20 mL、40 mL、60 mL、80 mL、100 mL水位时的时间$ t $，记录在表1中；

①依据所测数据，在图丙中画出量杯中水的体积$ V $与时间$ t $的关系图像；
②每秒钟从$ a $管口流出的水量是mL；$ a $管口处水流出的速度大小为m/s；（均保留一位小数）

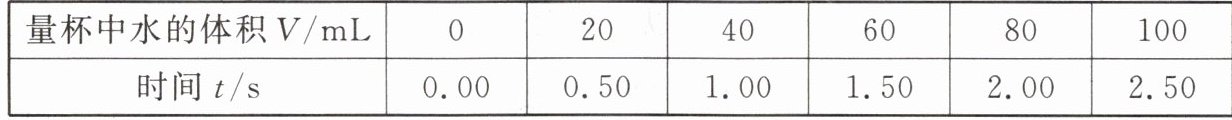

(3)将$ a $管换成$ b $管，重复步骤(2)的操作，将所测数据记录在表2中；

分析表1和表2的数据，可知猜想二是（选填“正确”“错误”）的；
(4)若要检验猜想三，请简要写出你的操作：。

解：
(1) 大气压
(2) ① 在图丙的坐标系中依次描出点(0,0)、(2,20)、(4,40)、(6,60)、(8,80)、(10,100)，用直线将各点平滑连接，得到V-t关系图像。
② 10.0；1.4
(3) 错误
(4) 保持其他实验条件与步骤(2)完全相同，将a管替换为c管，重复步骤(2)的操作，记录量杯中的水达到对应体积时的时间，计算水流出的速度，与a管的水流出速度对比，验证速度是否随管长增加而变大。
