55. 有些物理量的大小不易直接观测，但它变化时引起其他量的变化却是容易直接观测的。用易观测的量显示不易观测的量，是制作测量仪器的一种思路。下列测量仪器中不是利用这种思路制作的仪器是 （
B
）

A.温度计
B.量筒
C.弹簧测力计
D.压强计

答案

55. B
三、解答题
56. 如图所示，木块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处。画出木块在B处时水平方向的受力示意图。

答案

从木块的重心出发，沿水平向左的方向画一条带箭头的线段，在箭头旁标注符号f（或F摩）表示滑动摩擦力，即为木块在B处水平方向的受力示意图。

解析

木块经过B处时，在水平木板上向右运动，由于惯性向前滑行，水平方向不受动力作用，只受到木板对它的滑动摩擦力，该摩擦力阻碍木块的相对运动，方向与木块运动方向相反，为水平向左，受力作用点可画在木块的重心处。
57. 请画出图中足球所受重力的示意图。


轿厢

答案

示意图绘制要求：作用点落在足球的球心处，沿竖直向下方向画出带箭头的线段，线段旁标注符号G。

解析

足球所受重力的作用点在足球的重心（即球心位置），重力的方向始终竖直向下，和足球的运动状态无关；从足球的球心出发，沿竖直向下的方向画一条带箭头的线段，在箭头旁标注重力的符号G，就得到足球所受重力的示意图。
58. 北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。

答案

以物体A的重心为作用点，分别画出竖直向下标注为G的重力线段、竖直向上且与重力线段等长标注为F支的支持力线段，无需绘制其他力的示意。

解析

物体A随轿厢向右上方做匀速直线运动，处于平衡状态，合力为零：
1. 物体A始终受到竖直向下的重力G，作用点在物体A的重心；
2. 物体A和轿厢相对静止，水平方向不存在相对运动、也没有相对运动趋势，因此不受摩擦力，仅受到轿厢对它竖直向上的支持力F支；重力和支持力是一对平衡力，二力大小相等、方向相反，作用点都在物体A的重心，两条力的示意线段长度相等。

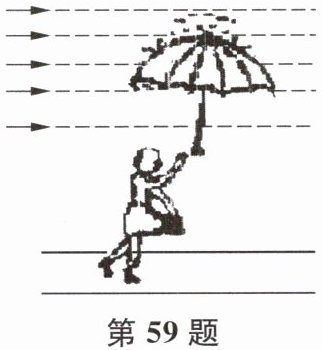

59. 相信同学们都有过这样的经历:下雨时,我们撑着一把伞步行走在雨中,一阵大风吹来,雨伞往往会被向上吸起来(如图所示)。这是为什么呢?请你用学过的物理知识解释这个现象。

答案

59. 根据气体压强与流速的关系，伞上方气体流速大，压强小，由于伞下方气压大于伞上方气压，所以雨伞会被向上吸起来。
60. 学习小组利用电子秤、注射器做“测量液体密度”实验。电子秤置于水平桌面上，将量程为10 ml的空注射器放在秤盘上，按“清零”键，数码显示屏显示“0.0”，再放上质量为100 g的标准砝码，数码显示屏显示“100.0”，可认为电子秤只测量了砝码的质量。
（1）撤掉砝码，若用注射器吸取10 ml水，放在秤盘上，数码显示屏应显示“______”。

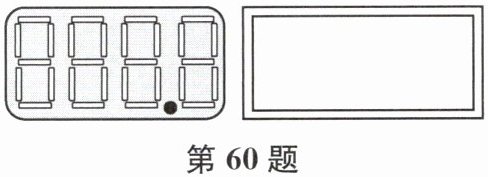

（2）将此电子秤和注射器改装成准确度高的电子密度计。如图，在数码显示屏右侧贴一张标签纸，请完成密度计的读数面板设计。

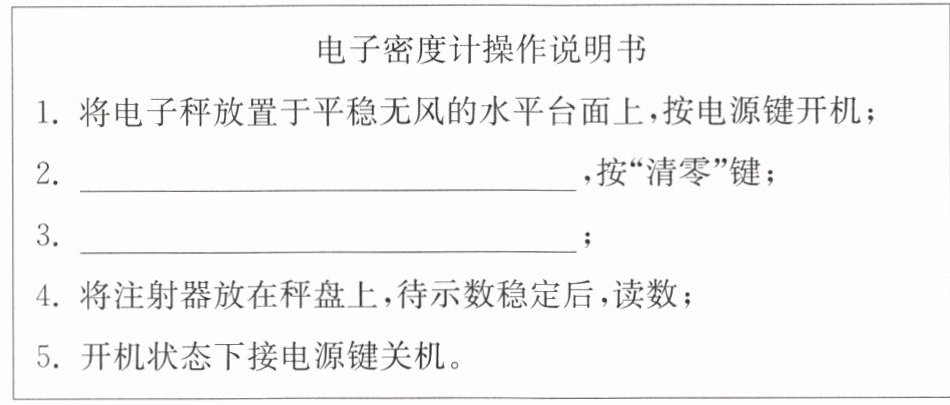

（3）请完善操作说明书。

答案


60. (1)10.0 (2) (3)2. 将空注射器放在秤盘(或电子秤)上 3. 用注射器吸取10 ml待测液体
