10. 如图所示,光在玻璃和空气的界面MN上同时发生了反射和折射,根据图中的信息可判断：反射光线为______,入射角的大小为______,折射角的大小为______,MN的______(选填“上方”或“下方”)是空气。改变入射角,折射角变为30°,则反射光线与入射光线的夹角将______(选填“大于”“等于”或“小于”)60°。

$OB$；$40^\circ$；$50^\circ$；上方；小于。

11. 如图所示,一束光从空气斜射入水中,请画出折射光线和反射光线。

【解析】：
本题考查光的反射定律和折射定律。需要先画法线，再根据反射角等于入射角画出反射光线，根据空气中的角大，水中的角小，确定折射光线及折射角，具体步骤如下：
1. 确定入射点：找出光线与水面的交点，即入射点。
2. 画法线：过入射点作垂直于水面的虚线，即法线。
3. 画反射光线：根据反射定律，反射光线与入射光线分居法线两侧，反射角等于入射角，画出反射光线。
4. 画折射光线：根据折射定律，光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，画出折射光线。
【答案】：
图略（反射光线与入射光线分居法线两侧，反射角等于入射角；折射光线向法线偏折，折射角小于入射角）。

12.(2024绥化)请根据平面镜成像特点,作出点光源S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。

【解析】：
本题考查平面镜成像特点以及光路图的绘制，需要根据平面镜成像的对称性先确定像点，再连接像点与给定点得到反射光线，最后补充入射光线。
1. 首先，根据平面镜成像的对称性，作出点光源$S$在平面镜中的像点$S'$。具体做法是：过点$S$作平面镜的垂线，垂足为$O$，然后延长$SO$，使$SO = OS'$，则$S'$就是$S$的像点。
2. 接着，连接$S'A$，与平面镜相交于点$M$，$S'M$就是反射光线。
3. 最后，连接$SM$，$SM$就是入射光线。
【答案】：
1. 作点光源$S$关于平面镜的对称点$S'$。
2. 连接$S'A$，与平面镜交于点$M$，此线段$S'A$为反射光线。
3. 连接$SM$，此线段$SM$为入射光线。
图略

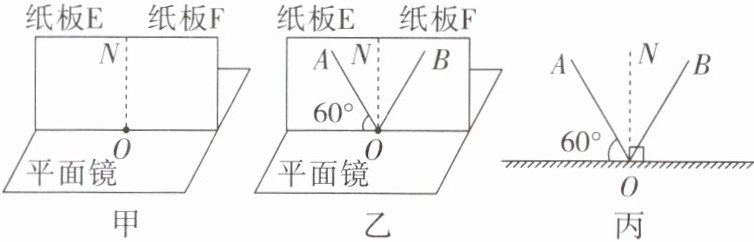

13. 同学们利用图甲所示的器材(纸板F可绕ON翻折)探究光的反射定律。

(1)图乙中,用激光笔沿AO方向入射,当入射光线与平面镜的夹角为60°时,入射角的大小为；再将纸板F绕ON向后折,纸板F上(选填“有”或“没有”)反射光线,这一步骤的目的是探究反射光线、入射光线、法线是否。
(2)图乙中,若让另一束光线沿BO方向射向平面镜,反射光线沿OA方向射出,这一现象说明。
(3)为了得到“反射角等于入射角”这一普遍规律,接下来的操作是改变,多次实验。
(4)图丙中,保持入射光线AO不变,将平面镜绕入射点旋转,使入射角增大10°,则反射光线偏转的角度为。

【解析】：
本题主要考查光的反射定律的实验探究，涉及入射角、反射光线、法线的关系，光路的可逆性以及反射角与入射角的关系等知识点。
(1)入射角是入射光线与法线的夹角，当入射光线与平面镜的夹角为$60^{\circ}$时，入射角的大小为$90^{\circ} - 60^{\circ} = 30^{\circ}$；因为反射光线、入射光线和法线在同一平面内，当纸板F绕ON向后折时，两块纸板不在同一平面上，所以在纸板F上就没有反射光线，这一步骤的目的是探究反射光线、入射光线、法线是否在同一平面内。
(2)让光线逆着BO的方向射向镜面，会发现反射光线沿着OA方向射出，这表明光的反射现象中，光路是可逆的。
(3)一次实验具有很大的偶然性，为了得到反射角等于入射角这一普遍规律，接下来的操作是改变入射角的大小，多次实验。
(4)保持入射光线AO不变，将平面镜绕入射点旋转，使入射角增大$10^{\circ}$，因为反射角等于入射角，所以反射角也增大$10^{\circ}$，则反射光线偏转的角度为$20^{\circ}$。
【答案】：
(1)$30^{\circ}$；没有；在同一平面内；
(2)在光的反射现象中，光路是可逆的；
(3)入射角的大小；
(4)$20^{\circ}$。

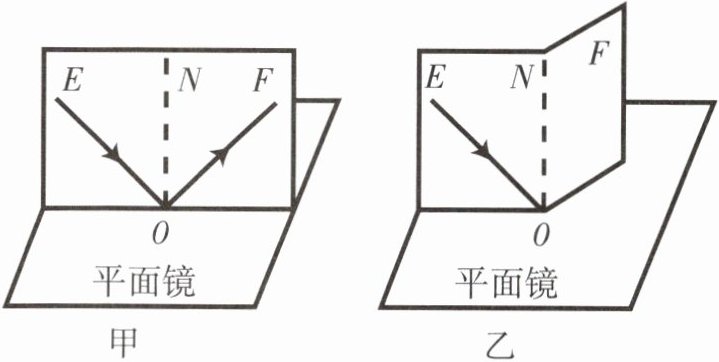

14.(2024河南)如图甲所示,在“探究光的反射规律”的实验中,把平面镜放在水平桌面上,纸板ENF竖直立在镜面上,ON垂直于镜面。

(1)让一束光贴着纸板沿多个角度射到O点,在纸板上记录每次的光路。记录时,为了区分每次的光路,。
(2)取下纸板,用量角器测量每次的入射角和,并记录下来。
(3)在图甲实验的基础上,以ON为轴,把纸板NOF向后折,在纸板上看不到反射光,如图乙所示,这表明：在反射现象中,反射光线、入射光线和法线在。小明想：当纸板折到图乙位置时,反射光还存在吗？请设计一种验证方法：。

(1)用不同颜色的笔或标记区分
(2)反射角
(3)同一平面内；将纸板NOF折回原来位置，观察是否能看到反射光
