1. 将木块放置于水平面上，在拉力$F$的作用下，木块在粗糙的水平面上向右匀速运动，请在图中画出木块在水平方向的受力示意图。
答案
第1题
2. 如图，传送带上有一物体随传送带做匀速直线运动，忽略空气阻力，画出此时物体受力的示意图。
答案
第2题 图中为一个物体在双向传送带上，重力G向下，传送带对物体的力F向上，物体运动方向向右。
3. （2024·南通如皋二模）如图所示，水平面上一个静止的小车上有一弯杆，其下端固定一个小球。请画出小球的受力示意图。
答案
第3题 图中为一个被吊起的物体，重力G向下，上方的滑轮对物体的拉力F向上。
4. （2025·苏州期中）如图，小球在竖直细绳的作用下静止在光滑斜面上，画出其受力示意图。
答案
5. （2025·苏州昆山校级模拟）北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶，如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体$A$受到所有力的示意图。
答案
第5题 图中为一个运动的物体A，重力G向下，受到一个向上的力F。
6. （2025·苏州期中）在平直公路上匀速行驶的汽车受到几对平衡力的作用？把汽车抽象成一个方框，如图所示，请画出汽车受力的示意图。（提示：分别从水平和竖直方向上分析，几个力的作用点都可以画在$O$点上。）
答案
第6题 图中为一个水平面上的物体，重力G向下，在O点受到水平向左的力F和水平向右的力f。

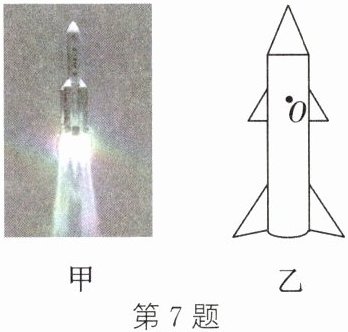

7. （新情境·科技民生）（2024·泰州二模）如图甲所示是2024年5月3日搭载嫦娥六号探测器的长征五号遥八运载火箭在大气层外加速升空的场景；图乙是其示意图，$O$点表示重心，请在图乙中作出火箭此时的受力示意图。
答案
第7题 图中为一个竖直方向发射的火箭，重力G向下，受到一个向上的力F。
8. （2025·无锡江阴期中）质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受力的示意图。（不考虑空气阻力）
答案
解析
小球受到竖直向下的重力$G$和竖直向上的弹簧弹力$F$，力的示意图如下：
（在小球重心处分别沿竖直向下和竖直向上画带箭头的线段，标上$G$和$F$，且$F$的线段长度大于$G$的线段长度）
（在小球重心处分别沿竖直向下和竖直向上画带箭头的线段，标上$G$和$F$，且$F$的线段长度大于$G$的线段长度）
9. （2025·苏州期中）如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。
答案
10. 如图，汽车沿平直公路向前行驶，车顶$A$处滴落的水滴最终落在靠后的$B$处，车厢地板上的木箱始终相对车厢静止，请在图中$O$点画出地板对木箱的力的示意图。
答案
