跟踪训练2 某小组做探究并联电路中电压特点的实验。

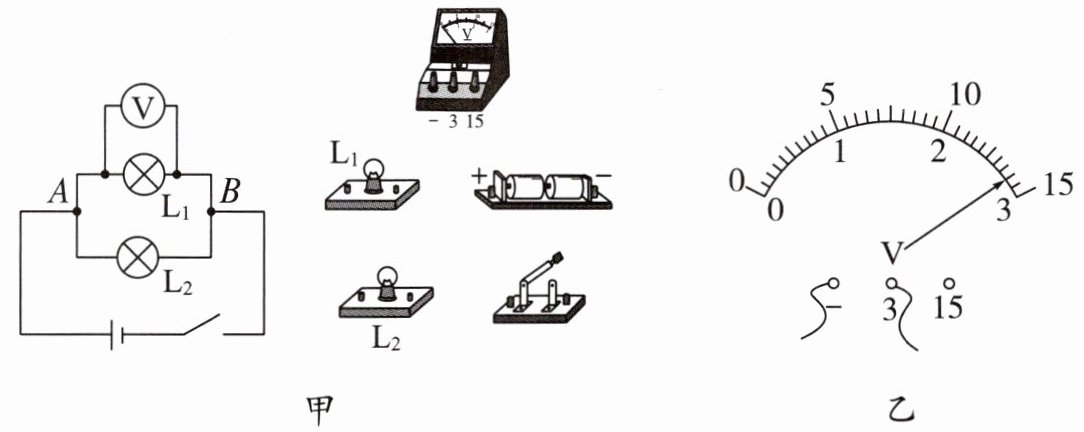

(1)如图甲所示，根据电路图，用笔画线表示导线，将实物连接起来。
(2)连接电路时，开关应处于状态。
(3)正确连接好电路后，闭合开关，电压表的示数如图乙所示，为V。
(4)测得小灯泡$\mathrm{L}_1$两端电压后，再测得小灯泡$\mathrm{L}_2$两端电压和A、B两端电压，记录数据。改变两个小灯泡的规格，重复以上操作，其目的是。
(5)评估交流环节中，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是。

1. 如图所示
2. 断开
3. 2.8
4. 多次测量,以得到普遍的规律
5. 电压表正、负接线柱接反了
解析 (1)由题图甲中的电路图可知,L₁、L₂并联,电压表测L₁两端电压,根据电流路径法连接实物电路,电流从电源正极出发,先分为两条路径,分别经过L₁、L₂,之后汇合,再经过开关,回到电源负极;最后将电压表并联在L₁两端,因为电源为2节干电池,电源电压为3 V,所以电压表选择的测量范围是0~3 V,注意电流从“3”接线柱流入,从“-”接线柱流出。(2)为保护电路,连接电路时,开关应处于断开状态。(3)由题图乙可知,电压表的测量范围是0~3 V,分度值为0.1 V,示数为2.8 V。(4)探究并联电路中电压的特点,多次实验的目的是多次测量,以得到普遍的规律。(5)闭合开关,电压表指针反向偏转,说明电流从“-”接线柱流入,从“+”接线柱流出,即电压表正、负接线柱接反了。

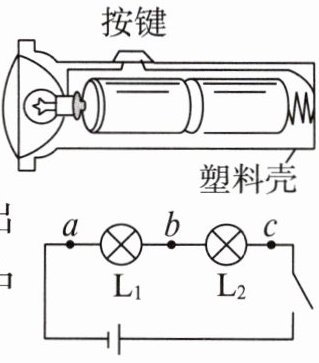

1. 观察如图所示的手电筒结构图，灯泡工作时的电压约为()

A.0.3 V
B.1.5 V
C.3 V
D.4 V

1. C

2. 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为$U_{ab}=2\ \mathrm{V},U_{bc}=2\ \mathrm{V},U_{ac}=4\ \mathrm{V}$，在表格中记录数据后，下一步应该做的是()

A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电压值
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值

2. B
