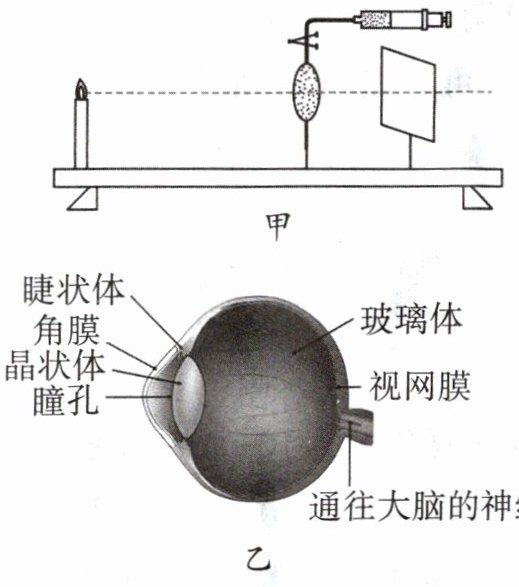

例3 (502、503、504)小云同学学习了透镜、眼睛和眼镜的知识之后,利用水透镜模拟了眼睛看物体的过程,如图甲。眼睛的结构如图乙。

(1)正常人眼看远近不同物体时能实现自动变焦使物体在视网膜上成一个倒立的、的实像,与该成像特点相同的光学仪器是______(选填“照相机”“投影仪”或“放大镜”)。
(2)小云移动蜡烛、水透镜和光屏至图甲所示位置时,恰能在光屏上看到清晰的像。将蜡烛再向左移动一段距离,发现光屏上的像变模糊,此过程可模拟眼的成因。此时,若要在光屏上得到清晰的像需向水透镜内______(选填“注入”或“抽出”)适量的水。

（1）缩小；照相机；（2）近视；抽出。

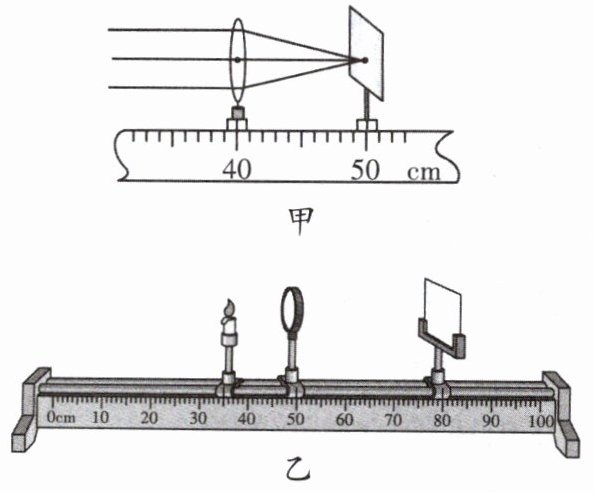

1. (501、502、504)(2024年四川)亮亮在探究凸透镜成像规律时,用如图甲所示方法测凸透镜的焦距,图中光屏上呈现最小最亮的光斑,则该凸透镜的焦距是cm(估读到分度值的下一位)。当凸透镜和蜡烛的位置如图乙所示时,光屏上呈现一个清晰的像,此时的成像原理与______(选填“照相机”“投影仪”或“放大镜”)的成像原理相同。

10.0；投影仪

由图甲知，凸透镜在40.0cm刻度线处，光屏在50.0cm刻度线处，焦距f=50.0cm - 40.0cm=10.0cm；由图乙知，蜡烛在35.0cm刻度线处，凸透镜在50.0cm刻度线处，物距u=50.0cm - 35.0cm=15.0cm，f＜u＜2f，成倒立、放大的实像，与投影仪成像原理相同。
