2025年单元自测试卷青岛出版社九年级物理上册沪科版第59页答案

15. 使用测电笔辨别火线和零线时，用手接触

笔尾金属体

，笔尖接触

被测导线

，氖管发光，表明检测的是

火

线.

答案

笔尾金属体；被测导线；火

解析

使用测电笔辨别火线和零线时，为了形成回路使氖管发光，需要用手接触测电笔的笔尾金属体，笔尖接触被测导线。如果氖管发光，说明接触的是火线，因为火线与大地之间存在220V电压，电流通过测电笔和人体形成回路使氖管发光；而零线与大地之间电压为0，接触零线时氖管不会发光。

16. 在探究电阻两端的电压跟通过电阻电流的关系时，小东选用两个定值电阻 $ R_1 $、$ R_2 $ 分别做实验. 根据实验数据，他画出如图所示的图像，则 $ R_1 $

＞

(选填“$ ＞ $”“$ = $”或“$ ＜ $”)$ R_2 $.

答案

$ ＞ $

解析

从原题图像可以看出，电阻 $R_1$ 和 $R_2$ 的电压 $U$ 与通过电阻的电流 $I$ 之间的关系是线性的，根据欧姆定律 $U = IR$ 可知，图像的斜率代表电阻值。在 $U$ 轴上的截距为0的情况下，斜率越大，电阻值越大。从图中可以看出，$R_1$ 的斜率大于 $R_2$ 的斜率，因此 $R_1 ＞ R_2$（或者通过任意选择一组电流值，比如当 $I = 0.2A$ 时，$U_1 = 2V$ 的斜率大于 $U_2 = 1V$ 的斜率，也可以得出 $R_1 ＞ R_2$）。

17. 现有两个电阻，$ R_1 = 3R_2 $，把它们串联在电路中，$ I_1 : I_2 = $

1:1

，$ U_1 : U_2 = $

3:1

；把它们并联在电路中，$ I_1 : I_2 = $

1:3

，$ U_1 : U_2 = $

1:1

答案

1:1；3:1；1:3；1:1

解析

串联电路中电流处处相等，所以$I_1:I_2=1:1$；串联电路中电压与电阻成正比，$U_1:U_2=R_1:R_2=3R_2:R_2=3:1$。
并联电路中各支路电压相等，所以$U_1:U_2=1:1$；并联电路中电流与电阻成反比，$I_1:I_2=R_2:R_1=R_2:3R_2=1:3$。

18. 某定值电阻两端的电压由 $ 6 \mathrm{V} $ 变为 $ 10 \mathrm{V} $ 时，流过该电阻的电流增大了 $ 0.1 \mathrm{A} $，那么这个定值电阻的阻值是

$ \Omega $.

答案

$40$

解析

设电阻的阻值为 $ R $，初始电压为 $ U_1 = 6 \mathrm{V} $，变化后的电压为 $ U_2 = 10 \mathrm{V} $，电流增量为 $ \Delta I = 0.1 \mathrm{A} $。
根据欧姆定律，初始电流为 $ I_1 = \frac{U_1}{R} $，变化后的电流为 $ I_2 = \frac{U_2}{R} $。
由题意可知 $ I_2 - I_1 = \Delta I $，即：
$\frac{U_2}{R} - \frac{U_1}{R} = \Delta I$
代入数值：
$\frac{10}{R} - \frac{6}{R} = 0.1$
化简得：
$\frac{4}{R} = 0.1$
解得：
$R = \frac{4}{0.1} = 40 \Omega$

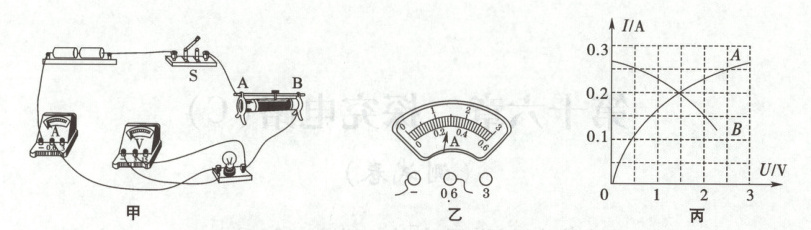

19. 小莉按如图甲所示的电路探究通过电阻上的电流跟两端电压的关系.
