7一只灯泡上标有“6 V 0.5 A”的字样，其中“0.5 A”表示小灯泡的电流是0.5 A，该小灯泡（能/不能）直接接在家庭电路中使用。

7.额定 不能

【分析】
要解决这道题，需先明确灯泡铭牌参数的含义，再结合家庭电路电压的常识判断。灯泡上的“0.5A”是额定电流，指灯泡正常工作时的电流；家庭电路电压为220V，远大于灯泡的额定电压，据此判断能否直接接入。
【解析】
1. 灯泡铭牌“6V 0.5A”中，“0.5A”表示小灯泡的额定电流，即灯泡在额定电压下正常工作时的电流；
2. 家庭电路的电压为220V，远高于小灯泡的额定电压6V，若将灯泡直接接在家庭电路中，实际电压会远超额定电压，导致灯泡损坏，因此不能直接使用。
【答案】
额定；不能
【知识点】
额定电流、家庭电路电压
【点评】
本题考查用电器铭牌参数的理解及家庭电路电压的常识，属于初中物理基础题，需牢记额定参数的意义和家庭电路电压值即可解答。
【难度系数】
0.8

8 在如图的电路中，开关$\mathrm{S}_1$和开关$\mathrm{S}_2$原来是断开的，如果将开关$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开，那么电压表测量的是两端的电压，如果将开关$\mathrm{S}_2$闭合，$\mathrm{S}_1$断开，那么电压表测量的是两端的电压。

第8题图 第9题图 第10题图

8.$\mathrm{L}_1$ 电源(或$\mathrm{L}_1$和$\mathrm{L}_2$)

【分析】
要解决这道题，需根据开关的不同状态，先判断电路的连接方式，再确定电压表并联的电路元件，进而明确电压表测量的对象。
1. 当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时：电流从电源正极出发，依次经过$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$串联；此时电压表的两个接线柱分别接在$\mathrm{L}_1$的两端，因此测量$\mathrm{L}_1$两端的电压。
2. 当开关$\mathrm{S}_2$闭合、$\mathrm{S}_1$断开时：电流从电源正极出发，经$\mathrm{S}_2$、电压表回到电源负极，此时$\mathrm{L}_1$和$\mathrm{L}_2$并联，电压表的两个接线柱分别接在电源的正负极两端，因此测量电源（或$\mathrm{L}_1$和$\mathrm{L}_2$，并联时各支路电压等于电源电压）两端的电压。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，所以电压表测量$\mathrm{L}_1$两端的电压；
2. 当$\mathrm{S}_2$闭合、$\mathrm{S}_1$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表并联在电源两端（并联电路中电源电压等于各支路两端电压），因此电压表测量电源（或$\mathrm{L}_1$和$\mathrm{L}_2$）两端的电压。
【答案】
$\mathrm{L}_1$；电源(或$\mathrm{L}_1$和$\mathrm{L}_2$)
【知识点】
串联电路电压、并联电路电压、电压表的使用
【点评】
本题考查电路分析与电压表测量对象的判断，核心是根据开关状态确定电路连接方式，明确电压表的并联位置，属于基础电路分析题，需掌握基本的电路判断方法。
【难度系数】
0.4

9 如图所示，电压表测量的是两端的电压。若要使电压表测量灯$\mathrm{L}_1$两端的电压，则只需要将导线(1/2/3/4)的右端改接到(a/b)接线柱上即可。

9.$\mathrm{L}_1$和$\mathrm{L}_2$(或电源) 3 $b$

【分析】要确定电压表测量的对象，需依据电压表的使用规则：电压表需并联在被测电路两端，且电流从正接线柱流入、负接线柱流出。首先观察原图，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表的负接线柱通过导线1接电源负极，正接线柱通过导线3接d点（电源正极侧），因此电压表并联在电源（或$\mathrm{L}_1$和$\mathrm{L}_2$）两端，测量总电压。若要使电压表测量$\mathrm{L}_1$两端的电压，需让电压表并联在$\mathrm{L}_1$两端，即电压表正接线柱应接$\mathrm{L}_1$的$b$端，负接线柱接$\mathrm{L}_1$的$a$端（$a$端已接电源负极，与电压表负接线柱连通），因此只需调整导线3的连接位置。
【解析】1. 原电压表测量对象判断：由电路连接可知，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表的两个接线柱分别连接电源的正、负极，因此测量的是电源（或$\mathrm{L}_1$和$\mathrm{L}_2$）两端的电压；2. 改接导线分析：要测$\mathrm{L}_1$两端电压，电压表需与$\mathrm{L}_1$并联，即电压表正接线柱接$\mathrm{L}_1$的$b$端，当前电压表正接线柱通过导线3连接$d$点，故将导线3的右端改接到$b$接线柱即可。
【答案】$\mathrm{L}_1$和$\mathrm{L}_2$(或电源)；3；$b$
【知识点】电压表的使用，串联电路电压
【点评】本题考查电压表的使用规则，核心是判断电压表的并联对象，需明确电压表与被测用电器并联的要求，难度适中。
【难度系数】0.5

10 如图所示，在两只灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联的电路中，$a$、$b$表示电压表或电流表，则可判断：$a$是表，$b$是表。

10.电压 电流

【分析】
要判断a、b是电压表还是电流表，需先明确电流表和电压表的使用规则：电流表需串联在电路中，相当于导线；电压表需并联在电路中，相当于开路。结合并联电路的特点，分析a、b的位置：a表并联在电源两端，若a为电流表会直接造成电源短路；b表与L₂串联在支路中，若b为电压表则L₂支路无电流，无法形成并联电路，据此判断电表类型。
【解析】
1. 判断电表a：a并联在电源两端，根据电压表并联、电流表串联的规则，若a为电流表，会导致电源短路，损坏电源，因此a是电压表；
2. 判断电表b：b与L₂串联在支路中，若b为电压表，相当于开路，L₂所在支路无电流，无法实现L₁和L₂并联，因此b是电流表。
【答案】
电压；电流
【知识点】
电流表的使用；电压表的使用；并联电路
【点评】
本题考查电流表和电压表的使用规则，核心是区分电表的串并联要求，避免电源短路或支路开路，属于电路基础题，需掌握电表的正确连接方式。
【难度系数】
0.5

11 [2025泗阳期中]如图所示，开关S闭合后，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，请将电池、电压表两个电路元件符号分别填入虚线框内。

11.如图所示

【分析】要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流需只有一条路径，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$；电压表应并联在被测电路两端，不能串联在电路中。首先确定电源位置：电源是提供电流的装置，需在电路中形成电流回路，因此右侧虚线框为电源，电流从电源正极（上方）流出，经开关$\mathrm{S}$后到$\mathrm{L}_1$，再到$\mathrm{L}_2$，回到电源负极，满足串联要求；左侧虚线框为电压表，并联在$\mathrm{L}_1$两端，符合电压表的使用规则。
【解析】根据串联电路的电流特点，电流路径唯一，需依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，因此右侧虚线框应填入电源，且正极在上、负极在下，使电流从正极出发，经开关$\mathrm{S}$、$\mathrm{L}_1$、$\mathrm{L}_2$回到负极，形成串联电路；左侧虚线框填入电压表，并联在$\mathrm{L}_1$两端，这样开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，符合题目要求。
【答案】
【知识点】串联电路、电压表的使用
【点评】本题考查串联电路的连接和电压表的使用，需理解串联电路的电流路径，掌握电压表并联的使用规则，属于电路基础应用类题目。
【难度系数】0.5

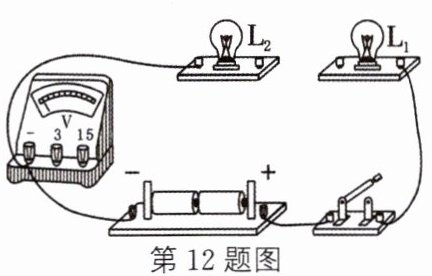

12 如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。要求：两灯串联，电压表只测灯$\mathrm{L}_2$两端的电压，导线不能交叉，考虑电压表量程的选择。

12.如图所示

【分析】

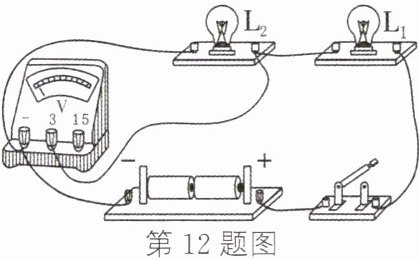

要完成电路连接，需满足两个核心要求：①两灯串联，即电流依次经过L₁、L₂形成闭合回路；②电压表测L₂两端电压，需并联在L₂两端，且电源为两节干电池（总电压3V），故电压表选0~3V量程，同时遵循“正进负出”原则。首先，串联电路需将L₁的左接线柱与L₂的右接线柱相连，使电流路径为：电源正极→开关→L₁→L₂→电源负极；其次，电压表需并联在L₂两端，将电压表的正接线柱（3接线柱）与L₂的右接线柱相连，即可满足测L₂电压的要求，且导线不交叉。
【解析】
1. 连接串联电路：取一根导线，将灯泡L₁的左接线柱与灯泡L₂的右接线柱相连，实现两灯串联；
2. 连接电压表：取另一根导线，将电压表的“3”接线柱（正接线柱）与灯泡L₂的右接线柱相连，此时电压表并联在L₂两端，电源为两节干电池，电压约3V，选0~3V量程符合要求，且导线无交叉。
【答案】

【知识点】
串联电路、电压表使用、实物电路连接
【点评】
本题考查电学基础的实物电路连接，需掌握串联电路的电流路径和电压表的使用规则，是常规操作类题目，需注意导线不交叉和量程匹配。
【难度系数】
0.4

13 小明在学习使用电压表时进行实验，如图所示是他刚连接好的电路。
（1）连接电路时，开关应（断开/闭合）；闭合开关，电压表此时测量的是灯（$\mathrm{L}_1$/$\mathrm{L}_2$）两端的电压。同组的同学认为这个电路开关断开时电压表已有示数，这样的设计是不规范的，应该将导线A接到（a/b/c）处。
（2）实验中，小明分别用电压表测出了每节电池的电压及它们串联后的总电压，分别为1.5 V、1.4 V、2.9 V，根据以上实验数据可得出的初步结论是串联电池组的电压等于每节电池的电压。

13.(1)断开 $\mathrm{L}_2$ $b$ (2)之和

【分析】
连接电路时，开关断开是为了防止短路损坏元件，属于电路连接的基本要求；判断电压表测量对象需看其并联在哪个用电器两端；串联电池组的电压规律可通过计算各节电池电压之和与总电压的关系得出。
【解析】
（1）连接电路时，开关断开能避免电路连接过程中出现短路，保护电路元件，故开关应断开。闭合开关后，电压表的两个接线柱分别连接电源正极和灯$\mathrm{L}_2$的两端，因此电压表测量$\mathrm{L}_2$两端的电压。开关断开时，电压表通过电路连接到电源两端，存在示数，设计不规范；将导线A接到$b$处后，开关断开时电压表不再与电源连通，符合规范。
（2）已知每节电池电压为1.5V、1.4V，串联总电压为2.9V，计算得$1.5\mathrm{V}+1.4\mathrm{V}=2.9\mathrm{V}$，因此串联电池组的电压等于每节电池的电压之和。
【答案】
(1) 断开；$\mathrm{L}_2$；$b$ (2) 之和
【知识点】
电路连接注意事项；电压表的使用；串联电池组电压规律
【点评】
本题考查电路连接的基本操作、电压表测量对象的判断及串联电池组的电压规律，属于基础知识点的应用，难度较低。
【难度系数】
0.3

14 如图所示的电路中，电源由两节新干电池串联组成，各个元件均能正常工作。当开关S闭合后，灯（能/不能）发光，电流表（有/没有）示数，电压表（有/没有）示数。

14.不能 没有 有

【分析】要判断开关闭合后各元件的工作状态，需明确电流表和电压表的特性：电流表内阻极小，相当于导线，应串联在电路中；电压表内阻极大，相当于开路，应并联在被测电路两端。本题中开关闭合后，电压表串联接入电路，结合其内阻极大的特点分析电路电流，进而判断灯泡、电流表和电压表的状态。
【解析】两节新干电池串联，电源电压为3V。开关闭合后，电压表串联在电路中，由于电压表内阻极大，根据欧姆定律$I=\frac{U}{R}$，电路中的电流几乎为0，因此灯泡中没有足够电流，不能发光；电流表测量电路电流，电流几乎为0，所以电流表没有示数；此时电压表相当于直接接在电源两端，测量电源电压，故电压表有示数。
【答案】不能 没有 有
【知识点】电压表的使用、电流表的使用、电路分析
【点评】本题考查电流表和电压表的正确使用，核心是理解电压表串联时的电路特点，属于基础电路分析题，需牢记电表的使用规则。
