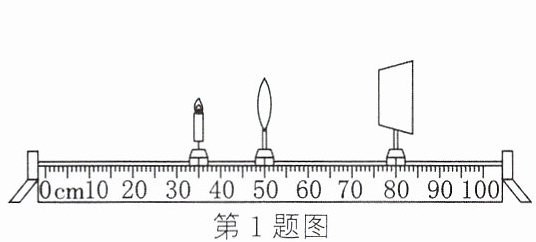

1 [2024 扬州]在探究凸透镜成像的规律时，蜡烛、凸透镜和光屏的位置如图所示，光屏上的像清晰（像未画出），此成像规律的应用是 （
A.照相机
B.放大镜
C.摄像机
D.投影仪
第1题图 第2题图 第3题图 第4题图
D
）A.照相机
B.放大镜
C.摄像机
D.投影仪
第1题图 第2题图 第3题图 第4题图
答案
1.D
解析
【分析】要判断成像规律的应用，需先计算物距和像距，再结合凸透镜成像规律分析成像特点，进而匹配对应的光学仪器。首先读取图中各元件的刻度，计算物距（蜡烛到凸透镜的距离）和像距（光屏到凸透镜的距离），再根据成像规律确定成像性质，最后对应选项。
【解析】由图可知，蜡烛在35.0cm刻度处，凸透镜在50.0cm刻度处，光屏在80.0cm刻度处。则物距$ u = 50.0\,\mathrm{cm} - 35.0\,\mathrm{cm} = 15\,\mathrm{cm} $，像距$ v = 80.0\,\mathrm{cm} - 50.0\,\mathrm{cm} = 30\,\mathrm{cm} $。根据凸透镜成像规律：当$ f ＜ u ＜ 2f $时，$ v ＞ 2f $，成倒立、放大的实像，这一规律应用于投影仪。照相机、摄像机是利用$ u ＞ 2f $成倒立缩小实像的原理，放大镜是利用$ u ＜ f $成正立放大虚像的原理，因此本题选D。
【答案】D
【知识点】凸透镜成像规律、光学仪器应用
【点评】本题考查凸透镜成像规律的实际应用，核心是准确计算物距和像距，结合成像特点判断应用，属于基础题型，难度适中。
【难度系数】0.6
【解析】由图可知，蜡烛在35.0cm刻度处，凸透镜在50.0cm刻度处，光屏在80.0cm刻度处。则物距$ u = 50.0\,\mathrm{cm} - 35.0\,\mathrm{cm} = 15\,\mathrm{cm} $，像距$ v = 80.0\,\mathrm{cm} - 50.0\,\mathrm{cm} = 30\,\mathrm{cm} $。根据凸透镜成像规律：当$ f ＜ u ＜ 2f $时，$ v ＞ 2f $，成倒立、放大的实像，这一规律应用于投影仪。照相机、摄像机是利用$ u ＞ 2f $成倒立缩小实像的原理，放大镜是利用$ u ＜ f $成正立放大虚像的原理，因此本题选D。
【答案】D
【知识点】凸透镜成像规律、光学仪器应用
【点评】本题考查凸透镜成像规律的实际应用，核心是准确计算物距和像距，结合成像特点判断应用，属于基础题型，难度适中。
【难度系数】0.6
2 如图所示，小明通过焦距为15 cm的凸透镜观察到邮票正立、放大的像。下列说法正确的是（
A.通过凸透镜观察到的像是实像
B.邮票到凸透镜的距离等于15 cm
C.邮票到凸透镜的距离小于15 cm
D.邮票到凸透镜的距离大于30 cm
C
）A.通过凸透镜观察到的像是实像
B.邮票到凸透镜的距离等于15 cm
C.邮票到凸透镜的距离小于15 cm
D.邮票到凸透镜的距离大于30 cm
答案
2.C
解析
【分析】要解决本题，需利用凸透镜成像规律分析。已知凸透镜焦距f=15cm，题目中观察到的是正立、放大的像，根据凸透镜成像规律，正立放大的像为虚像，此时物距需小于焦距。接下来逐一分析各选项，判断是否符合成像规律。
【解析】根据凸透镜成像规律：
实像都是倒立的，虚像都是正立的，因此正立、放大的像为虚像，选项A错误；
当物距u=f=15cm时，凸透镜不成像，选项B错误；
当物距u＜f=15cm时，凸透镜成正立、放大的虚像，符合题目描述，选项C正确；
当物距u＞2f=30cm时，凸透镜成倒立、缩小的实像，选项D错误。
【答案】C
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的基本应用，属于光学基础题，需牢记不同物距对应的成像特点，难度不大。
【难度系数】0.6
【解析】根据凸透镜成像规律：
实像都是倒立的，虚像都是正立的，因此正立、放大的像为虚像，选项A错误；
当物距u=f=15cm时，凸透镜不成像，选项B错误；
当物距u＜f=15cm时，凸透镜成正立、放大的虚像，符合题目描述，选项C正确；
当物距u＞2f=30cm时，凸透镜成倒立、缩小的实像，选项D错误。
【答案】C
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的基本应用，属于光学基础题，需牢记不同物距对应的成像特点，难度不大。
【难度系数】0.6

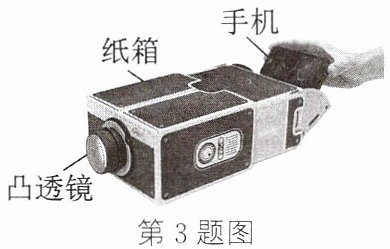

3 如图所示是小强用手机、凸透镜和纸箱自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（
A.手机屏幕到凸透镜的距离应大于凸透镜的二倍焦距
B.各个角度都能看清墙上的像，是光在墙上发生了镜面反射
C.用不透明纸遮住凸透镜的上半部分，墙上的画面不再完整
D.墙上呈现的是手机画面倒立、放大的实像
D
）A.手机屏幕到凸透镜的距离应大于凸透镜的二倍焦距
B.各个角度都能看清墙上的像，是光在墙上发生了镜面反射
C.用不透明纸遮住凸透镜的上半部分，墙上的画面不再完整
D.墙上呈现的是手机画面倒立、放大的实像
答案
3.D
解析
【分析】
本题考查简易投影仪的相关知识，需结合凸透镜成像规律、光的反射类型、凸透镜遮挡的成像特点逐一分析选项：首先明确投影仪的成像原理，再判断各选项描述是否符合物理规律。
【解析】
根据凸透镜成像规律，简易投影仪的成像原理是：当物距（手机到凸透镜的距离）满足$f＜u＜2f$时，成倒立、放大的实像。逐一分析选项：
选项A：手机到凸透镜的距离是物距，投影仪的物距应在一倍焦距和二倍焦距之间，并非大于二倍焦距，A错误；
选项B：各个角度都能看清墙上的像，是因为光在粗糙的墙上发生了漫反射，镜面反射只能在特定方向看到，B错误；
选项C：遮住凸透镜的上半部分，凸透镜的下半部分仍能折射光线，因此墙上的画面依然完整，只是亮度会变暗，C错误；
选项D：简易投影仪利用凸透镜成倒立、放大实像的原理，所以墙上呈现的是手机画面倒立、放大的实像，D正确。
【答案】
D
【知识点】
凸透镜成像规律、光的漫反射
【点评】
本题结合自制简易投影仪考查光学基础知识点，需学生掌握投影仪的成像特点，区分镜面反射与漫反射，理解凸透镜遮挡后的成像情况，属于基础应用类题目，注重知识的实际运用。
【难度系数】
0.6
本题考查简易投影仪的相关知识，需结合凸透镜成像规律、光的反射类型、凸透镜遮挡的成像特点逐一分析选项：首先明确投影仪的成像原理，再判断各选项描述是否符合物理规律。
【解析】
根据凸透镜成像规律，简易投影仪的成像原理是：当物距（手机到凸透镜的距离）满足$f＜u＜2f$时，成倒立、放大的实像。逐一分析选项：
选项A：手机到凸透镜的距离是物距，投影仪的物距应在一倍焦距和二倍焦距之间，并非大于二倍焦距，A错误；
选项B：各个角度都能看清墙上的像，是因为光在粗糙的墙上发生了漫反射，镜面反射只能在特定方向看到，B错误；
选项C：遮住凸透镜的上半部分，凸透镜的下半部分仍能折射光线，因此墙上的画面依然完整，只是亮度会变暗，C错误；
选项D：简易投影仪利用凸透镜成倒立、放大实像的原理，所以墙上呈现的是手机画面倒立、放大的实像，D正确。
【答案】
D
【知识点】
凸透镜成像规律、光的漫反射
【点评】
本题结合自制简易投影仪考查光学基础知识点，需学生掌握投影仪的成像特点，区分镜面反射与漫反射，理解凸透镜遮挡后的成像情况，属于基础应用类题目，注重知识的实际运用。
【难度系数】
0.6
4 显微镜的结构如图所示，下列说法正确的是 （
A.物镜是凹透镜，目镜是凸透镜
B.物镜成倒立、缩小的实像
C.目镜成正立、放大的虚像
D.反光镜利用光的折射提高载物台上载玻片的亮度
C
）A.物镜是凹透镜，目镜是凸透镜
B.物镜成倒立、缩小的实像
C.目镜成正立、放大的虚像
D.反光镜利用光的折射提高载物台上载玻片的亮度
答案
4.C
解析
【分析】
要解决这道题，需掌握显微镜的光学结构和成像原理：显微镜的物镜和目镜均为凸透镜；物镜成倒立、放大的实像，目镜成正立、放大的虚像；反光镜通过反射光线照亮载玻片，利用的是光的反射。接下来逐一分析选项，判断正误。
【解析】
选项A：显微镜的物镜和目镜都是凸透镜，并非物镜是凹透镜，A错误。
选项B：物镜的成像原理是物体在其一倍焦距和二倍焦距之间，成倒立、放大的实像，不是缩小的实像，B错误。
选项C：目镜相当于放大镜，物镜成的实像位于目镜一倍焦距内，目镜成正立、放大的虚像，C正确。
选项D：反光镜是通过反射光线照亮载玻片，利用的是光的反射，而非光的折射，D错误。
【答案】
C
【知识点】
显微镜成像、透镜成像、光的反射
【点评】
本题考查显微镜的核心光学知识，需明确物镜和目镜的成像特点、反光镜的光学原理，属于基础识记类题目，难度适中。
【难度系数】
0.5
要解决这道题，需掌握显微镜的光学结构和成像原理：显微镜的物镜和目镜均为凸透镜；物镜成倒立、放大的实像，目镜成正立、放大的虚像；反光镜通过反射光线照亮载玻片，利用的是光的反射。接下来逐一分析选项，判断正误。
【解析】
选项A：显微镜的物镜和目镜都是凸透镜，并非物镜是凹透镜，A错误。
选项B：物镜的成像原理是物体在其一倍焦距和二倍焦距之间，成倒立、放大的实像，不是缩小的实像，B错误。
选项C：目镜相当于放大镜，物镜成的实像位于目镜一倍焦距内，目镜成正立、放大的虚像，C正确。
选项D：反光镜是通过反射光线照亮载玻片，利用的是光的反射，而非光的折射，D错误。
【答案】
C
【知识点】
显微镜成像、透镜成像、光的反射
【点评】
本题考查显微镜的核心光学知识，需明确物镜和目镜的成像特点、反光镜的光学原理，属于基础识记类题目，难度适中。
【难度系数】
0.5

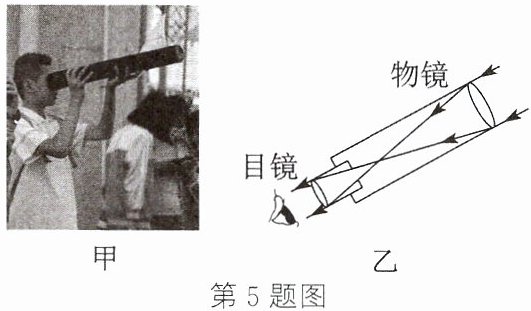

5 如图甲所示是天文爱好者通过纯手工打磨镜片自制的望远镜，该望远镜不仅可以看到8亿千米外的木星，甚至能清晰地看到木星表面的斑纹，图乙是该望远镜内部结构及光路示意图。下列关于该自制望远镜的说法正确的是 （
A.天文爱好者通过纯手工磨制的镜片是凹透镜
B.看到8亿千米外的木星只利用了光的直线传播
C.清晰地看到木星表面的斑纹时物镜的成像原理与照相机相同
D.木星到物镜的距离$u$满足$f＜u＜2f$（$f$为物镜的焦距）
C
）A.天文爱好者通过纯手工磨制的镜片是凹透镜
B.看到8亿千米外的木星只利用了光的直线传播
C.清晰地看到木星表面的斑纹时物镜的成像原理与照相机相同
D.木星到物镜的距离$u$满足$f＜u＜2f$（$f$为物镜的焦距）
答案
5.C
解析
【分析】
要判断自制望远镜的相关说法，需明确望远镜的结构：其物镜和目镜均为凸透镜，结合凸透镜成像规律分析各选项。凸透镜成像规律中，照相机成像原理是物距$u＞2f$时成倒立缩小实像，望远镜的物镜相当于照相机，目镜相当于放大镜，据此逐一分析选项。
【解析】
逐一分析各选项：
选项A：望远镜的物镜和目镜都是凸透镜，并非凹透镜，故A错误。
选项B：望远镜成像利用的是光的折射，而非光的直线传播，故B错误。
选项C：望远镜的物镜成倒立、缩小的实像，与照相机的成像原理（$u＞2f$时成倒立缩小实像）相同，故C正确。
选项D：木星到物镜的距离极远，物距$u$应满足$u＞2f$，而非$f＜u＜2f$，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、望远镜原理
【点评】
本题考查望远镜的结构及凸透镜成像规律的应用，需掌握望远镜物镜和目镜的成像特点，属于光学基础题，难度适中。
【难度系数】
0.5
要判断自制望远镜的相关说法，需明确望远镜的结构：其物镜和目镜均为凸透镜，结合凸透镜成像规律分析各选项。凸透镜成像规律中，照相机成像原理是物距$u＞2f$时成倒立缩小实像，望远镜的物镜相当于照相机，目镜相当于放大镜，据此逐一分析选项。
【解析】
逐一分析各选项：
选项A：望远镜的物镜和目镜都是凸透镜，并非凹透镜，故A错误。
选项B：望远镜成像利用的是光的折射，而非光的直线传播，故B错误。
选项C：望远镜的物镜成倒立、缩小的实像，与照相机的成像原理（$u＞2f$时成倒立缩小实像）相同，故C正确。
选项D：木星到物镜的距离极远，物距$u$应满足$u＞2f$，而非$f＜u＜2f$，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、望远镜原理
【点评】
本题考查望远镜的结构及凸透镜成像规律的应用，需掌握望远镜物镜和目镜的成像特点，属于光学基础题，难度适中。
【难度系数】
0.5
6 [2025 泗阳期中]如图所示，小明在鉴赏一枚古币时，使用放大镜观察古币上的字，看到的字是正立、放大的
虚
（虚/实）像；古币与放大镜之间的距离小于
（大于/等于/小于）凸透镜的一倍焦距。若想让字更大一些，看得更清楚，应将放大镜适当远离
（远离/靠近）古币。答案
6.虚 小于 远离
解析
【分析】
本题考查凸透镜成像中放大镜的应用，解题思路：首先回忆放大镜的成像规律，明确放大镜是利用凸透镜成正立、放大虚像的原理；再结合凸透镜成虚像时物距与像大小的关系，分析各空的答案。
【解析】
1. 放大镜属于凸透镜，当用放大镜观察物体时，物体需在凸透镜的一倍焦距以内，此时成正立、放大的虚像，因此看到的字是虚像；
2. 根据放大镜的成像条件，古币与放大镜的距离（物距）需小于凸透镜的一倍焦距；
3. 凸透镜成虚像时，物距越大（物体离透镜越远，且不超过一倍焦距），虚像越大，因此想让字更大，应将放大镜适当远离古币。
【答案】
虚 小于 远离
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题是凸透镜成像规律在生活中的基础应用，需牢记放大镜的成像原理及虚像大小与物距的关系，属于光学部分的基础题。
【难度系数】
0.3
本题考查凸透镜成像中放大镜的应用，解题思路：首先回忆放大镜的成像规律，明确放大镜是利用凸透镜成正立、放大虚像的原理；再结合凸透镜成虚像时物距与像大小的关系，分析各空的答案。
【解析】
1. 放大镜属于凸透镜，当用放大镜观察物体时，物体需在凸透镜的一倍焦距以内，此时成正立、放大的虚像，因此看到的字是虚像；
2. 根据放大镜的成像条件，古币与放大镜的距离（物距）需小于凸透镜的一倍焦距；
3. 凸透镜成虚像时，物距越大（物体离透镜越远，且不超过一倍焦距），虚像越大，因此想让字更大，应将放大镜适当远离古币。
【答案】
虚 小于 远离
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题是凸透镜成像规律在生活中的基础应用，需牢记放大镜的成像原理及虚像大小与物距的关系，属于光学部分的基础题。
【难度系数】
0.3
