三、画图题

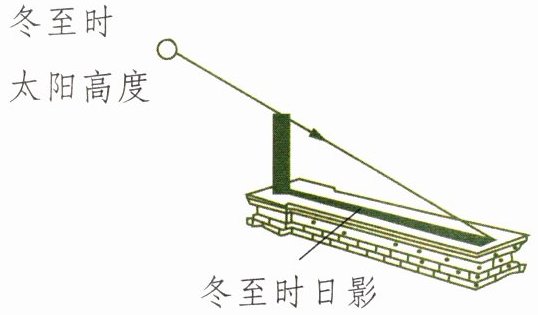

16. 请根据日影的四季变化规律,在下图中大致画出夏至时的正午太阳位置及日影。

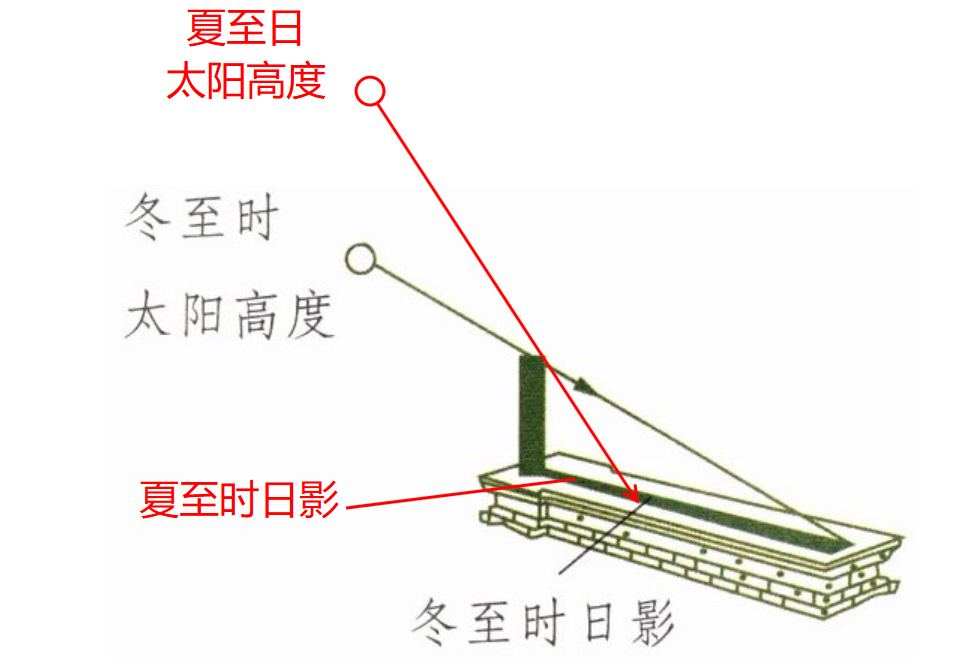

1. 在比冬至太阳位置竖直高度更高、更靠近竖杆正上方的斜上方位置绘制代表夏至正午太阳的空心圆，绘制从太阳指向竖杆顶端的带箭头直线，该光线与地面的夹角明显大于冬至光线的夹角，旁注“夏至时太阳高度”。
2. 沿冬至日影的延伸方向，在圭表台面竖杆根部附近绘制长度远小于冬至日影的短阴影，旁注“夏至时日影”。

四、探究题

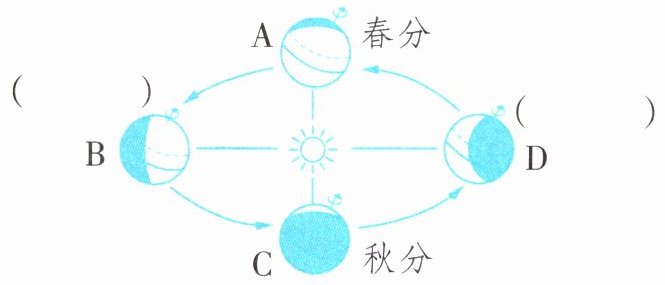

17. 请根据地球公转示意图，回答下列问题。
（1）请在图中的括号内填上北半球的“夏至”和“冬至”。

（2）当地球绕太阳转到（填字母）处时，地球距离太阳最近。
（3）当地球绕太阳转到（填字母）处时，我们所处的北半球昼最长、夜最短。
（4）当地球绕太阳转到C处时，太阳直射（填“赤道”“南半球”或“北半球”）。
（5）地球从B位置运行到A位置，大约需要的时间是（）。
A. 3个月 B. 6个月 C. 9个月 D. 12个月
（6）中国科考队去南极考察一般会选择南极气温最高的时候，此时地球转到（填字母）处。
（7）下列现象与地球公转无关的是（）。
A. 春去秋来 B. 黑夜过去，迎来黎明
C. 夏至日影最短 D. 冬季日出时间比夏季晚

（1）B左侧括号内填：夏至；D右侧括号内填：冬至
（2）D
（3）B
（4）赤道
（5）C
（6）D
（7）B
