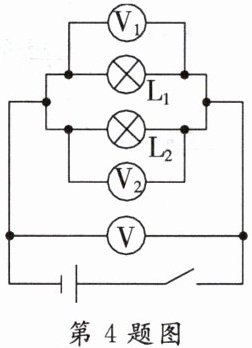

4. 如图所示的电路中，闭合开关后进行测量，得到电压表$\mathrm{V}_1$的示数为2.2 V。电压表$\mathrm{V}_2$的示数为V，电压表$\mathrm{V}$的示数为V。

2.2 2.2

【分析】首先观察电路，确定灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系。电压表的使用规则是并联在被测电路两端，据此判断各电压表的测量对象：$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压；$\mathrm{V}$并联在电源两端，测电源电压。再根据并联电路的电压规律推导各电压表示数。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源两端电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，因此$\mathrm{V}_2$的示数等于$\mathrm{V}_1$的示数，为$2.2\ \mathrm{V}$；$\mathrm{V}$的示数也等于$\mathrm{V}_1$的示数，为$2.2\ \mathrm{V}$。
【答案】2.2 2.2
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，属于基础电路分析题，只要掌握并联电路电压特点即可快速解答。
【难度系数】0.8

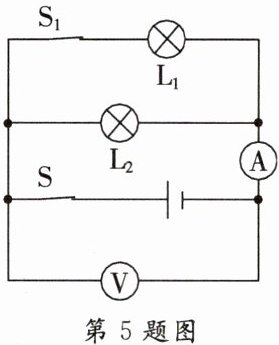

5.如图所示，电源电压不变。当开关$\mathrm{S}_{1}$断开时，电压表的示数________，电流表的示数________。（均选填“变大”“变小”或“不变”）

不变 变小

【分析】首先明确电路结构：开关S闭合时，S₁断开，电路为L₂的简单电路，电压表并联在电源两端，测电源电压，电流表测通过L₂的电流；当S₁闭合时，L₁与L₂并联，电压表仍测电源电压，电流表测干路电流（等于L₁和L₂的电流之和）。由于电源电压不变，电压表始终测电源电压，故电压表示数不变；干路电流等于各支路电流之和，S₁断开后少了L₁的电流，因此电流表示数变小。
【解析】当开关S闭合、S₁断开时，电路中只有L₂接入，电压表并联在电源两端，测量电源电压，电流表测量通过L₂的电流；当开关S₁闭合时，L₁与L₂并联，电压表仍并联在电源两端，示数等于电源电压，电流表测量干路电流（I=I₁+I₂）。因为电源电压不变，所以电压表的示数始终等于电源电压，因此电压表示数不变；并联电路中干路电流等于各支路电流之和，S₁断开后，干路电流变为I₂，比原来的I₁+I₂小，所以电流表示数变小。
【答案】不变 变小
【知识点】并联电路电流规律；电压表的使用；电流表的使用
【点评】本题考查并联电路的特点及电表测量对象，关键是分析开关断开前后电路的变化，属于基础题，难度较低。
【难度系数】0.6

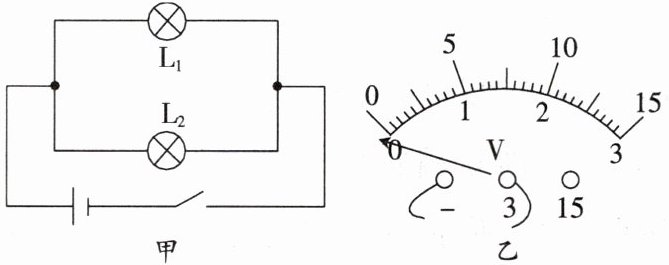

6.小阳同学设计了图甲所示的电路图来探究并联电路的电压规律,请你回答下列问题。

(1)分别测出小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压及电压,就可以分析出并联电路的电压规律。
(2)按照电路图连接电路时,开关应当。连接好电路后,同桌说小阳可能连成了一个串联电路。小阳拧掉了其中的一个小灯泡,发现闭合开关后另一个小灯泡,说明它们是并联的。
(3)将电压表接在小灯泡$\mathrm{L}_1$两端,闭合开关后,电压表出现了图乙所示的情况,其原因是。
(4)改正错误后,小阳重新连接好电路,并测出第一组数据。断开开关,为了得出并联电路中电压的普遍规律,接下来的操作是:。
【实验应用】如果电源电压为$3\ \mathrm{V}$,那么根据探究所得结论,小灯泡$\mathrm{L}_1$两端的电压为$\mathrm{V}$,小灯泡$\mathrm{L}_2$两端的电压为$\mathrm{V}$。

(1)电源 (2)断开 发光 (3)电压表的正、负接线柱接反了 (4)换用不同规格的小灯泡进行多次测量 【实验应用】3 3

【分析】
本题围绕并联电路电压规律的探究实验展开，需结合并联电路特点、电压表使用规则、实验探究的科学性等知识点逐一分析问题：
1. 探究并联电路电压规律，需对比各支路电压与电源电压的关系，因此要测量L₁、L₂两端电压和电源电压；
2. 连接电路时开关断开是为了保护电路；判断串并联可利用并联支路独立工作的特点；
3. 电压表指针反向偏转是接线错误导致；
4. 多次实验得出普遍规律需更换不同规格器材；并联电路中各支路电压等于电源电压，据此解答实验应用部分。
【解析】
(1) 并联电路电压规律是各支路两端电压与电源电压相等，因此需分别测出L₁、L₂两端电压及电源电压，分析得出规律；
(2) 连接电路时，为防止短路损坏元件，开关应当断开；并联电路各支路互不影响，拧掉一个小灯泡后，闭合开关另一个小灯泡仍能发光，说明是并联；
(3) 电压表使用时电流需“正进负出”，图乙中指针反向偏转，原因是电压表的正、负接线柱接反了；
(4) 一次实验结果具有偶然性，为得出普遍规律，需换用不同规格的小灯泡进行多次测量；
【实验应用】并联电路中各支路电压等于电源电压，电源电压为3V，因此L₁、L₂两端电压均为3V。
【答案】
(1) 电源
(2) 断开；发光
(3) 电压表的正、负接线柱接反了
(4) 换用不同规格的小灯泡进行多次测量
【实验应用】3；3
【知识点】
并联电路电压规律；电压表的使用；电路连接的基本操作
【点评】
本题是电学实验基础题，考查并联电路电压规律探究的核心知识点，涵盖实验操作、器材判断、误差分析等，需掌握实验的基本逻辑和规则，难度适中。
【难度系数】
0.5

1. 右图所示的电路中，闭合开关后电压表$\mathrm{V}_1$的示数为2.5 V，电压表$\mathrm{V}$的示数为4.5 V，则电路的电源电压为V，灯$\mathrm{L}_2$两端的电压为V。

4.5 2

【分析】
首先明确电路结构：灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压。根据串联电路的电压规律：总电压等于各串联用电器两端电压之和，即$U = U_1 + U_2$，据此可计算电源电压和$\mathrm{L}_2$两端的电压。
【解析】
由电路图可知，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压。已知电压表$\mathrm{V}$的示数为$4.5\ \mathrm{V}$，因此电源电压$U = 4.5\ \mathrm{V}$；电压表$\mathrm{V}_1$的示数为$2.5\ \mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1 = 2.5\ \mathrm{V}$。根据串联电路电压规律$U = U_1 + U_2$，可得$\mathrm{L}_2$两端的电压$U_2 = U - U_1 = 4.5\ \mathrm{V} - 2.5\ \mathrm{V} = 2\ \mathrm{V}$。
【答案】
4.5；2
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，解题关键是准确判断电压表的测量对象，属于初中物理电学的基础题型，难度较低。
【难度系数】
0.8

2.某款复读机工作时需要6 V的电源，可以将节干电池串联起来作为其电源。
家庭电路中两盏亮度不同的灯泡并联时，它们两端的电压（选填“相同”或“不相同”）。

4 相同

【分析】首先明确每节干电池的电压为1.5V，串联电池组的总电压等于各节电池电压之和，据此计算所需干电池节数；其次回忆并联电路的电压规律，并联电路中各支路两端电压相等，与灯泡亮度无关。
【解析】1. 每节干电池电压是1.5V，串联总电压公式为$U = n × 1.5V$，要得到6V电源，代入得$n = \frac{6V}{1.5V} = 4$节；2. 根据并联电路的电压特点，并联电路中各支路两端的电压相等，所以两盏并联灯泡两端电压相同。
【答案】4 相同
【知识点】串联电池组电压、并联电路电压特点
【点评】本题考查串联电池组电压计算和并联电路电压规律，属于电学基础知识点，难度较低。
【难度系数】0.9

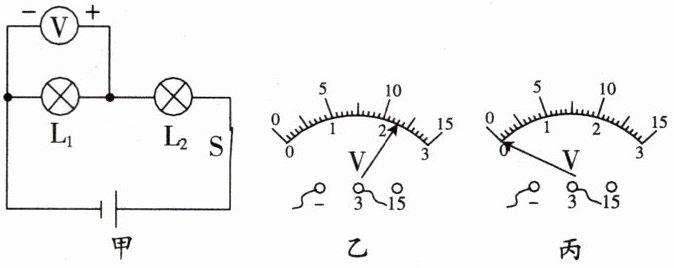

3.图甲所示的电路中,电源电压为6 V不变, L₁两端的电压如图乙所示,则L₂两端的电压U₂=V。过一会儿两盏灯都不亮了,且电压表的示数如图丙所示,这最有可能是因为灯烧坏了。

3.7 L₂
【解析】由图甲可知,灯 L₁、L₂ 串联,电压表测 L₁ 两端电压。由图乙可知,电压表所选的测量范围为 0~3 V,其示数U₁=2.3 V,所以 L₂ 两端电压U₂=U-U₁=6 V-2.3 V=3.7 V。图丙中电压表的示数为0,说明电压表跟电源没有连通,故电路故障可能是灯 L₂ 烧坏了。

【分析】
首先明确电路连接：图甲中L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压。解题分两步：第一步，根据电压表的量程和分度值读出L₁的电压，再利用串联电路电压规律计算L₂两端电压；第二步，两灯都不亮说明电路断路，结合电压表的示数判断断路位置：若L₁断路，电压表会串联在电路中，示数接近电源电压；若L₂断路，电压表无法连通电源，示数为0，据此判断故障。
【解析】
1. 计算L₂两端电压：由图甲可知，L₁、L₂串联，电压表测L₁两端电压。图乙中电压表选用0~3V量程，分度值为0.1V，示数U₁=2.3V。根据串联电路电压规律U=U₁+U₂，电源电压U=6V，因此L₂两端电压U₂=U-U₁=6V-2.3V=3.7V。
2. 判断故障：两灯都不亮，说明电路发生断路。图丙中电压表选用0~3V量程，示数为0，说明电压表未与电源连通，故障为灯L₂断路（烧坏）；若L₁断路，电压表会串联在电路中，示数接近电源电压，与图丙情况不符。
【答案】
3.7；L₂
【知识点】
串联电路电压规律；电压表读数；电路故障分析
【点评】
本题结合串联电路考查电压计算和断路故障判断，需掌握电压表读数方法，以及断路故障的判断逻辑，属于基础应用类题目。
【难度系数】
0.5

二、选择题
4. 下列图片所示的串联和并联电路中，两个白炽灯泡的规格不同，开关S闭合。关于电路中的电流与电压关系，下列说法正确的是
（）


A.甲电路中，$U=U_1=U_2$
B.甲电路中，$U＞U_1=U_2$
C.乙电路中，$I=I_1+I_2$
D.乙电路中，$I＞I_1=I_2$

C

【分析】
要解决本题，需先判断甲、乙两图的电路连接类型，再结合串联、并联电路的电流、电压规律逐一分析选项：第一步，判断甲图为串联电路，根据串联电路电压规律分析A、B选项；第二步，判断乙图为并联电路，根据并联电路电流规律及题目中“灯泡规格不同”的条件分析C、D选项。
【解析】
1. 甲电路为串联电路，根据串联电路电压规律：总电压等于各部分电路电压之和，即$ U = U_1 + U_2 $，因此A选项（$ U=U_1=U_2 $）、B选项（$ U＞U_1=U_2 $）均错误。
2. 乙电路为并联电路，根据并联电路电流规律：干路电流等于各支路电流之和，即$ I = I_1 + I_2 $；题目明确两个白炽灯泡规格不同，因此支路电流$ I_1≠I_2 $，故C选项正确，D选项（$ I＞I_1=I_2 $）错误。
【答案】
C
【知识点】
串联电路电压规律，并联电路电流规律
【点评】
本题考查串并联电路的基本规律，需准确区分串并联电路的特点，注意题目中“灯泡规格不同”的关键条件，避免误判支路电流关系。
【难度系数】
0.5
