二、作图题。
6. 如图所示是三个容器甲、乙、丙，依次倒入盐水、水、酒精后，容器底部所受的液体压强相等，请画出容器内各液体液面的大概位置。($\rho_{盐水}＞\rho_{水}＞\rho_{酒精}$)

6. 盐水液面位置如所示，水液面位置如所示，酒精液面位置如所示

【分析】本题需利用液体压强公式分析液面位置。已知三个容器底部液体压强相等，根据公式$p=\rho gh$，变形得$h=\frac{p}{\rho g}$，压强$p$相等时，液体密度$\rho$越大，深度$h$越小。结合容器形状：甲、乙为柱形容器，丙为上宽下窄的容器，且$\rho_{盐水}＞\rho_{水}＞\rho_{酒精}$，因此盐水深度最小、液面最低，水深度居中、液面高度介于甲和丙之间，酒精深度最大、液面最高，据此确定各液面位置。
【解析】根据液体压强公式$p=\rho gh$，当容器底部压强$p$相等时，液体密度与深度成反比。因为$\rho_{盐水}＞\rho_{水}＞\rho_{酒精}$，所以三者深度关系为$h_{盐水}＜h_{水}＜h_{酒精}$。甲为柱形容器，盐水液面最低；乙为柱形容器，水液面高度在甲和丙之间；丙为上宽下窄容器，酒精密度最小，深度最大，液面最高，按此规律画出液面即可。
【答案】盐水液面位置如所示，水液面位置如所示，酒精液面位置如所示
【知识点】液体压强、密度
【点评】本题考查液体压强公式的应用，核心是利用压强相等时密度与深度的反比关系，结合容器形状确定液面，属于基础应用类题目，难度适中。
【难度系数】0.5

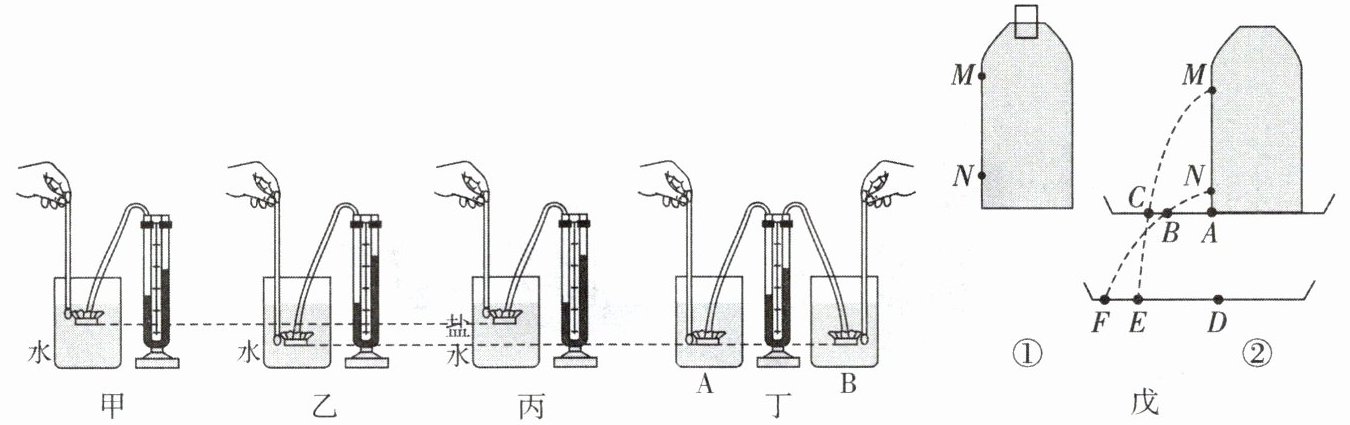

7. 在“探究液体压强与哪些因素有关”的实验中，同学们进行了如下操作。

(1)组装好器材后，用手指无论是轻压还是重压探头的橡皮膜，U形管两侧液面几乎没有变化，说明该压强计气密性（选填“好”或“差”）。调整好器材后，液体压强的大小变化可以通过比较U形管两侧液面高度差来判断。
(2)比较、两图可知，液体压强与液体深度有关。
(3)比较甲、丙两图可知，液体压强与液体有关。
(4)根据实验结论对压强计进行改装，改装后可用于比较不同液体密度的大小。现将压强计两个探头分别浸入酒精和水中并置于同一深度，如图丁所示，可判断出A杯中盛有（选填“酒精”或“水”）。将A杯中的探头向（选填“上”或“下”）移，U形管两侧液面会再次相平。
(5)小明利用矿泉水瓶装满水，继续探究，如图戊①所示，将瓶盖拧紧，他只将N孔堵住，水从M孔也不能流出，因为水受到了的作用。当他拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图戊②所示的B、C，于是他将接水盘向下平移至D处，使MA=ND，水的落点为E、F。为了比较两小孔处液体压强大小，应比较AC与的距离。

7.(1)差
(2)甲、乙
(3)密度
(4)水 下
(5)大气压 DF

【分析】
本题围绕“探究液体压强与哪些因素有关”的实验展开，需结合压强计的使用方法、液体压强公式$p=\rho gh$、大气压的作用等知识分析：
1. 压强计气密性判断：按压橡皮膜时，若装置漏气，U形管两侧液面几乎无变化，气密性好则液面变化明显；
2. 探究压强与深度的关系，需控制液体密度相同，改变深度，通过U形管液面差判断压强；
3. 探究压强与液体密度的关系，需控制深度相同，改变液体密度，观察U形管液面差；
4. 同一深度下，液体密度越大，压强越大，U形管液面差越大；调整探头深度可改变压强；
5. 拧紧瓶盖后，小孔流水受大气压影响；比较小孔压强可通过水流落点的水平距离判断。
【解析】
(1) 按压压强计橡皮膜，U形管两侧液面几乎无变化，说明装置漏气，气密性差；
(2) 要探究液体压强与深度的关系，需控制液体密度相同，甲、乙两图均为水，深度不同，U形管液面差不同，故选甲、乙；
(3) 甲、丙两图深度相同，液体分别为水和盐水，密度不同，U形管液面差不同，说明液体压强与液体密度有关；
(4) 同一深度，$p=\rho gh$，液体密度越大，压强越大，U形管液面差越大，丁图中A的液面差大，故A杯中是水；要使U形管液面再次相平，需增大A中探头的压强，向下移动探头，深度增大，压强增大；
(5) 拧紧瓶盖堵住N孔后，M孔水流不出，是因为水受到大气压的作用；比较两小孔压强，MA=ND，需比较水流落点AC与DF的距离，压强越大，落点越远。
【答案】
(1)差
(2)甲、乙
(3)密度
(4)水；下
(5)大气压；DF
【知识点】
液体压强、压强计、大气压
【点评】
本题考查液体压强实验的核心知识点，涉及控制变量法的应用、压强计的使用、大气压的实际应用，需结合实验现象和公式分析，是初中物理压强部分的典型考题。
【难度系数】
0.5
