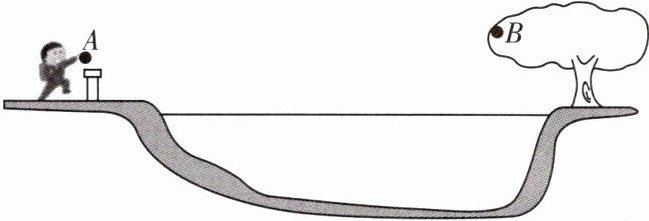

8.(2025·长沙)傍晚时分,在水面平静的池塘边,小湘尝试用激光笔从A点去照亮池塘对面树上的一个果子(B点),发现可以用两种不同的方式实现。请在图中画出这两种方式的光路图。(保留作图痕迹)

8. 如图所示

【分析】要画出从A点照亮B点的两种光路，需明确两种光学原理：一是光沿直线传播，光线直接从A到B；二是光的反射，水面相当于平面镜，利用平面镜成像特点确定反射光路。先回忆光的直线传播的作图方法，再根据平面镜成像时像与物关于镜面对称，找到反射点，进而画出入射光线和反射光线。
【解析】1. 光的直线传播光路：用直尺直接连接A、B两点，在线段上标注从A指向B的箭头，即为第一种光路。2. 光的反射光路：① 作B点关于水面（平面镜）的对称点B'（保留垂直、等距的作图痕迹，用虚线）；② 连接A点与B'点，与水面交于O点（入射点）；③ 分别连接AO（标注从A指向O的箭头，为入射光线）和OB（标注从O指向B的箭头，为反射光线），完成第二种光路，所有作图痕迹需保留。
【答案】
【知识点】光的直线传播、光的反射、平面镜成像
【点评】本题结合实际场景考查光学作图，需熟练掌握光的直线传播和光的反射（平面镜成像）的作图方法，属于基础光学作图题，注重知识点的实际应用。
【难度系数】0.6

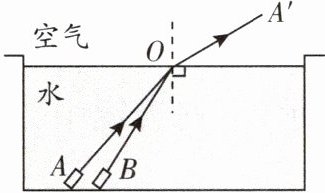

9.(2024·河南)如图,观光水池中,一束红光沿AO方向从水射入空气,折射光线为OA'。若另一束红光沿BO方向从水射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角r。

9. 如图所示

【分析】要解决这道题，需回忆光的折射规律：当光从水斜射入空气时，折射角大于入射角，且入射角越大，折射角也越大。观察题图可知，入射光线BO比AO更靠近法线，因此BO的入射角小于AO的入射角，对应的折射角也应小于OA'的折射角，据此可画出BO的折射光线并标注折射角。
【解析】步骤1：确定入射光线BO的入射角：BO与法线的夹角（入射角）小于AO与法线的夹角；步骤2：根据光的折射规律，光从水斜射入空气时，折射角随入射角的减小而减小，因此BO的折射角小于OA'的折射角；步骤3：在法线的另一侧（空气侧），画出折射光线OB'，使OB'与法线的夹角（折射角r）小于OA'对应的折射角，完成作图。
【答案】如图所示
【知识点】光的折射规律、折射角
【点评】本题考查光的折射规律的应用，核心是理解光从光密介质斜射入光疏介质时，折射角与入射角的关系，属于基础作图题，需掌握作图的基本方法。
【难度系数】0.6

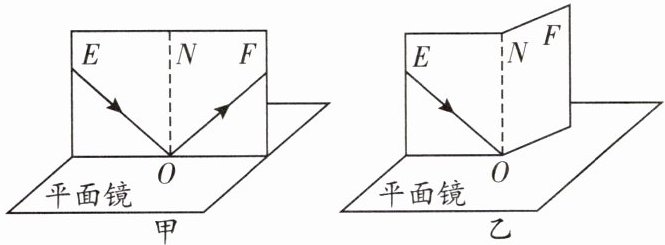

10.(2024·河南)如图甲,在探究光的反射定律的实验中,把平面镜放在水平桌面上,纸板ENF竖直立在镜面上,ON垂直于镜面。

(1)让一束光贴着纸板沿多个角度射到O点,在纸板上记录每次的光路。记录时,为了区分每次的光路,可采用的方法是。
(2)取下纸板,用量角器测量每次的入射角和,并记录下来。
(3)在图甲实验的基础上,以ON为轴,把纸板NOF向后折,在纸板上看不到反射光,如图乙所示,这表明:在反射现象中,反射光线、入射光线和法线在。小明想:当纸板折到图乙位置时,反射光还存在吗?请设计一种验证方法:。

10. (1)换用不同颜色的笔记录每次的光路(或对每次记录的光路进行编号)
(2)反射角
(3)同一平面内 在平面镜上方喷烟雾,看能否观察到反射光

【分析】
本题围绕光的反射定律实验展开，需结合实验操作要求、定律内容分析各问题：第(1)问需解决不同光路的区分问题；第(2)问对应实验中需测量的物理量；第(3)问结合纸板折叠的实验现象推导结论，并设计验证反射光存在的方法。
【解析】
(1) 记录多次光路时，为避免不同次的光路混淆，可换用不同颜色的笔记录，或对每次记录的光路进行编号，以此区分各次实验的光路。
(2) 探究光的反射定律时，需测量每次入射光线对应的入射角，以及反射光线对应的反射角，进而分析两者的关系。
(3) 将纸板NOF向后折后，纸板E、F不在同一平面，此时看不到反射光，说明反射光线、入射光线和法线在同一平面内；要验证反射光是否存在，可在平面镜上方喷烟雾，烟雾颗粒会散射光线，从而能观察到反射光，以此证明反射光依然存在。
【答案】
(1)换用不同颜色的笔记录每次的光路(或对每次记录的光路进行编号)；(2)反射角；(3)同一平面内；在平面镜上方喷烟雾，看能否观察到反射光
【知识点】
光的反射定律、实验操作方法
【点评】
本题考查光的反射定律实验的基础内容，涵盖实验操作、定律结论及验证方法，侧重对实验过程的理解，难度适中。
【难度系数】
0.6

11.(2025·河南)如图是“探究平面镜成像的特点”的实验装置。

(1)为了便于观察实验现象,应选择在较(填“亮”或“暗”)的环境中进行实验。
(2)实验时,将玻璃板竖立在铺有纸的水平桌面上,把点燃的蜡烛A放在玻璃板的前面,将外形相同但未点燃的蜡烛B在玻璃板后面移动,人眼在玻璃板的(填“前面”或“后面”)观察,直至蜡烛B和A的像完全重合,这说明像和物的相等。
(3)在纸上分别标记蜡烛A和像的位置,用刻度尺分别测出蜡烛和像到的距离,通过分析初步得出结论。

11. (1)暗
(2)前面 大小
(3)玻璃板

【分析】
本题是“探究平面镜成像的特点”的实验题，需结合实验原理和操作要求分析各问题：
1. 第(1)问：平面镜成像是光的反射形成的，暗环境中蜡烛A的像与周围环境的光线对比度更高，像更清晰，便于观察，因此选暗环境。
2. 第(2)问：人眼需在玻璃板前面观察，因为蜡烛A的像是玻璃板前表面反射形成的虚像，只有在前面才能接收到反射光线看到像；外形相同的蜡烛B与A的像完全重合，说明像和物的大小相等。
3. 第(3)问：实验要探究像与物到镜面的距离关系，因此需测量蜡烛和像到玻璃板（镜面）的距离，从而得出结论。
【解析】
(1) 平面镜成像时，环境越暗，蜡烛A的像越清晰，便于观察实验现象，故应选暗环境。
(2) 观察蜡烛A的像时，人眼需在玻璃板前面（才能接收到反射光线看到像）；当外形相同的蜡烛B与A的像完全重合时，说明像和物的大小相等。
(3) 实验中需用刻度尺测量蜡烛和像到玻璃板的距离，以此探究像与物到镜面的距离关系，得出平面镜成像的相关结论。
【答案】
11. (1)暗 (2)前面 大小 (3)玻璃板
【知识点】
平面镜成像特点、实验探究
【点评】
本题考查平面镜成像实验的基础操作和核心结论，是光学实验的重点内容，难度较低，需掌握实验的关键细节（如环境选择、观察位置、距离测量对象）。
【难度系数】
0.8
