13. 如图所示,小星发现打羽毛球时,球总会落向地面,这是由于球受到了力的作用;若羽毛球的质量为0.02 kg,则其受到的重力的大小为N;每次击球时,都是球头与球拍接触,这是因为羽毛球的在球头位置。(g取10 N/kg)

13. 重 0.2 重心

14. 在跳板跳水这一运动项目中,运动员对跳板施力的同时也受到了跳板对他的作用力,但这两个力的作用效果却完全不同,前者主要是改变了物体的,后者主要是改变了物体的。

14. 形状 运动状态

15. 如图所示是小星同学自制的"水平尺",把该尺放在桌面上,若尺中央悬吊的重锤静止时指向尺下方的标记点"O",则表示桌面水平。该水平尺是利用了的知识来检测桌面是否水平的;在某次检查中,小星发现重锤静止时指向标记点"O"的左侧,则表示被检测面的(选填"左侧"或"右侧")偏高。

15. 重力方向竖直向下 右侧

三、作图题(16题3分,17题6分,共9分)
16. 如图所示,小星在玩滑梯。请画出小星下滑过程中所受重力的示意图。

16.
　　　　　

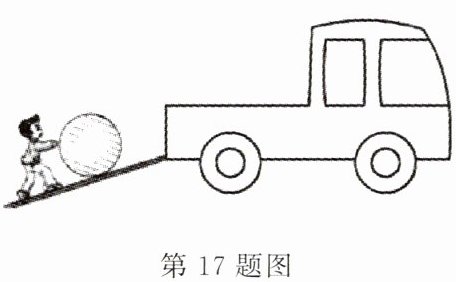

17. 如图所示,小星沿着倾斜的木板往卡车上推油桶。请画出小星沿斜面向上推油桶的推力F的示意图。

17.
　　　　

四、实验探究题(每空2分,共16分)
18. 弹簧测力计是一种常用的测力工具,使用前必须调零、观察测量范围、认清分度值。

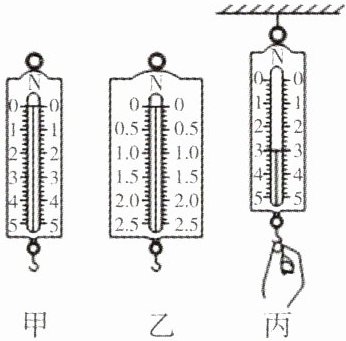

(1)如图甲、乙所示为不同的弹簧测力计,现要测量一个大小约为1.5 N的拉力,选用弹簧测力计测量结果更准确。
(2)无论是竖直还是水平使用弹簧测力计,在使用时,必须静止或拉动弹簧测力计。
(3)图丙中手的拉力为N。

18. (1)乙 (2)匀速 (3)3

19. 某物理兴趣小组用天平、钩码、弹簧测力计探究"物体所受重力的大小与物体质量的关系"。测量的数据记录如下表所示。

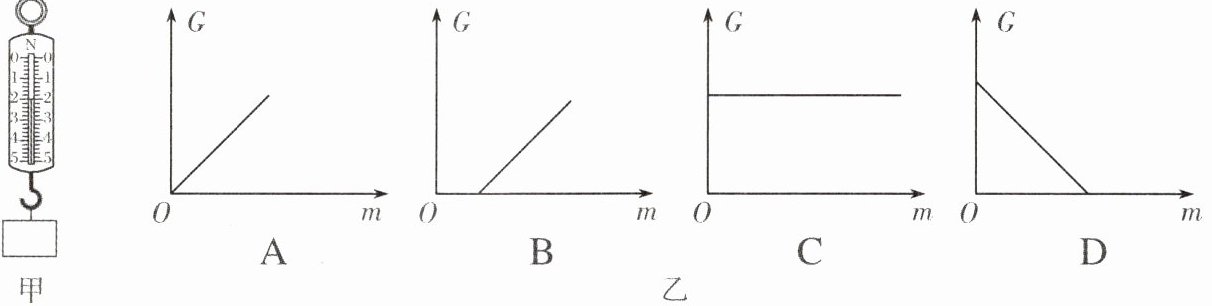

(1)如图甲所示,是同学们第2次用弹簧测力计测量时的情形,该弹簧测力计的测量范围是N,此时测力计的示数是N。


(2)根据上表中测量的实验数据分析如图乙所示图像,其中能正确描述物体所受的重力G与质量m关系的图像是。
(3)分析表中数据,得出结论:物体所受的重力跟它的质量成正比,其比值$g=9.8\ N/kg$,下列理解正确的是。
A. $9.8\ N=1\ kg$
B. 1 kg相当于9.8 N
C. $g$的大小与物体所受的重力和质量的大小无关
(4)该组同学又选取了身边的器材:质量不同的课本、文具盒、水杯各一个,并分别测出它们的质量和受到的重力,来探究物体所受重力大小与质量的关系,你认为该组同学的做法。
A. 不合理,因为他们没有用同种物质的物体做实验
B. 不合理,因为他们没有使物体的质量成整数倍变化
C. 合理,因为他们同样可以得到物体所受重力大小与质量的关系

19. (1)0～5 2 (2)A (3)C (4)C
