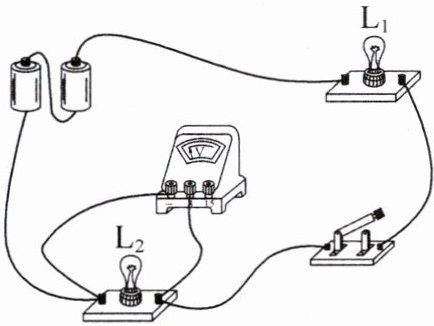

8. (2025·南通通州阶段检测)小华同学用两个规格相同的小灯泡按照如图所示的电路进行实验探究。当开关闭合后,小华发现两灯都不亮,但电压表有示数。已知电路只有一处故障,下列对可能出现的故障判断正确的是 （
A.开关接触不良
B.$\mathrm{L}_2$ 与底座上的金属片接触不良
C.$\mathrm{L}_1$ 与底座上的金属片接触不良
D.连接 $\mathrm{L}_1$ 的两根导线铜线芯相互接触
B
）A.开关接触不良
B.$\mathrm{L}_2$ 与底座上的金属片接触不良
C.$\mathrm{L}_1$ 与底座上的金属片接触不良
D.连接 $\mathrm{L}_1$ 的两根导线铜线芯相互接触
答案
8. B 提示:两灯串联时都不亮,说明电路中没有电流通过,有断路故障,电压表有示数,说明电压表与电源两极间是连通的,与电压表并联的电路部分发生了断路,故可能是L₂断路或接触不良。
解析
【分析】
首先梳理电路连接关系：先观察实物图，确定L₁、L₂为串联结构，电压表并联在L₂两端，测量L₂的电压。接下来结合故障现象推导：两灯都不亮且电路只有一处故障，首先排除单灯短路的可能（单灯短路时另一盏灯仍会发光），因此故障类型为断路。再结合电压表有示数的条件，说明电压表的两个接线柱可以连通到电源的正负极，即电压表到电源两极的路径完好，因此断路位置只能是和电压表并联的部分，最后逐一比对选项即可得到正确答案。
【解析】
解：
1. 明确电路结构：由实物连接可知，灯泡$\mathrm{L_1}$、$\mathrm{L_2}$串联，电压表并联在$\mathrm{L_2}$两端，测量$\mathrm{L_2}$两端的电压。
2. 初步判断故障类型：开关闭合后两灯均不发光，且电路只有一处故障，说明电路中没有电流，故障为断路（若某一灯泡发生短路，另一灯泡会发光，与两灯都不亮的现象矛盾）。
3. 结合电压表示数分析断路位置：电压表有示数，说明电压表的两个接线柱可以正常连通到电源的正、负极，即从电压表两端到电源两极的路径是完好的，因此断路故障出现在与电压表并联的$\mathrm{L_2}$所在区间。
4. 逐一验证选项：
选项A：开关接触不良，断路位置在开关处，电压表无法连通到电源正极，电压表无示数，不符合题意；
选项B：$\mathrm{L_2}$与底座金属片接触不良，即$\mathrm{L_2}$处发生断路，此时电压表通过$\mathrm{L_1}$、开关连通到电源两极，测量电源电压，有示数，且电路断路两灯都不亮，完全符合现象，该选项正确；
选项C：$\mathrm{L_1}$与底座金属片接触不良，断路位置在$\mathrm{L_1}$处，电压表无法连通到电源正极，电压表无示数，不符合题意；
选项D：连接$\mathrm{L_1}$的两根导线铜芯相互接触，说明$\mathrm{L_1}$被短路，此时电路为通路，$\mathrm{L_2}$会发光，与两灯都不亮的现象矛盾，不符合题意。
因此答案选B。
【答案】B
【知识点】
串联电路故障分析，电压表的使用
【点评】
本题是串联电路断路故障的经典题型，核心考查利用电压表排查断路故障的规律，解题关键是牢记“电压表有示数，说明电压表两端到电源两极通路，断路点在电压表并联的区间内”，避免混淆不同位置断路对应的电表示数特征。
【难度系数】
0.6
首先梳理电路连接关系：先观察实物图，确定L₁、L₂为串联结构，电压表并联在L₂两端，测量L₂的电压。接下来结合故障现象推导：两灯都不亮且电路只有一处故障，首先排除单灯短路的可能（单灯短路时另一盏灯仍会发光），因此故障类型为断路。再结合电压表有示数的条件，说明电压表的两个接线柱可以连通到电源的正负极，即电压表到电源两极的路径完好，因此断路位置只能是和电压表并联的部分，最后逐一比对选项即可得到正确答案。
【解析】
解：
1. 明确电路结构：由实物连接可知，灯泡$\mathrm{L_1}$、$\mathrm{L_2}$串联，电压表并联在$\mathrm{L_2}$两端，测量$\mathrm{L_2}$两端的电压。
2. 初步判断故障类型：开关闭合后两灯均不发光，且电路只有一处故障，说明电路中没有电流，故障为断路（若某一灯泡发生短路，另一灯泡会发光，与两灯都不亮的现象矛盾）。
3. 结合电压表示数分析断路位置：电压表有示数，说明电压表的两个接线柱可以正常连通到电源的正、负极，即从电压表两端到电源两极的路径是完好的，因此断路故障出现在与电压表并联的$\mathrm{L_2}$所在区间。
4. 逐一验证选项：
选项A：开关接触不良，断路位置在开关处，电压表无法连通到电源正极，电压表无示数，不符合题意；
选项B：$\mathrm{L_2}$与底座金属片接触不良，即$\mathrm{L_2}$处发生断路，此时电压表通过$\mathrm{L_1}$、开关连通到电源两极，测量电源电压，有示数，且电路断路两灯都不亮，完全符合现象，该选项正确；
选项C：$\mathrm{L_1}$与底座金属片接触不良，断路位置在$\mathrm{L_1}$处，电压表无法连通到电源正极，电压表无示数，不符合题意；
选项D：连接$\mathrm{L_1}$的两根导线铜芯相互接触，说明$\mathrm{L_1}$被短路，此时电路为通路，$\mathrm{L_2}$会发光，与两灯都不亮的现象矛盾，不符合题意。
因此答案选B。
【答案】B
【知识点】
串联电路故障分析，电压表的使用
【点评】
本题是串联电路断路故障的经典题型，核心考查利用电压表排查断路故障的规律，解题关键是牢记“电压表有示数，说明电压表两端到电源两极通路，断路点在电压表并联的区间内”，避免混淆不同位置断路对应的电表示数特征。
【难度系数】
0.6
9. 对如图所示的电路理解正确的是 （
A.开关闭合后,两灯泡串联,电压表$\mathrm{V}_{1}$测的是灯泡$\mathrm{L}_{1}$和电源的总电压
B.开关闭合后,电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$分别测的是灯泡$\mathrm{L}_{2}$和$\mathrm{L}_{1}$两端的电压
C.开关闭合后,两灯泡并联,电压表$\mathrm{V}_{2}$测的是灯泡$\mathrm{L}_{2}$两端的电压
D.开关断开后,电路中没有电流通过,两电压表均没有示数
B
）A.开关闭合后,两灯泡串联,电压表$\mathrm{V}_{1}$测的是灯泡$\mathrm{L}_{1}$和电源的总电压
B.开关闭合后,电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$分别测的是灯泡$\mathrm{L}_{2}$和$\mathrm{L}_{1}$两端的电压
C.开关闭合后,两灯泡并联,电压表$\mathrm{V}_{2}$测的是灯泡$\mathrm{L}_{2}$两端的电压
D.开关断开后,电路中没有电流通过,两电压表均没有示数
答案
9. B 提示:图中两灯泡串联,电压表V₁测灯L₂两端的电压,电压表V₂测灯L₁两端的电压。断开开关后,电路断路,电路中没有电流,电压表V₂与灯L₁并联后再与V₁串联,电压表V₁示数近似为电源电压,电压表V₂没有示数。
解析
【分析】
解题时首先用去表法简化电路：由于电压表内阻极大相当于开路，先将两个电压表暂时移除，观察电流的唯一流通路径，就能快速判断两个灯泡的连接方式。之后再把电压表放回电路，通过观察电压表两个接线柱直接并联在哪个元件的两端，确定电压表的测量对象。最后逐个核对四个选项的描述，排除错误选项，同时额外验证开关断开后的断路状态下两个电压表的示数情况，最终选出正确答案。
【解析】
1. 判断电路连接方式：移除电压表后，电流从电源正极出发，依次经过L₁、开关S、L₂回到电源负极，电流只有一条路径，因此两灯泡为串联，直接排除描述两灯并联的C选项。
2. 判断电压表测量对象：
电压表V₁的两个接线柱直接并联在L₂的两端，因此V₁测量L₂两端的电压；
电压表V₂的两个接线柱直接并联在L₁的两端，因此V₂测量L₁两端的电压。
由此可知A选项“V₁测L₁和电源的总电压”描述错误，B选项“V₁和V₂分别测灯泡L₂和L₁两端的电压”描述正确。
3. 验证开关断开后的状态：开关断开后电路断路，电路中无电流，此时V₁通过L₁直接接在电源两极，示数近似等于电源电压，有示数；V₂无法接到电源两极，无示数，因此D选项“两电压表均没有示数”描述错误。
综上，只有B选项的描述完全正确。
【答案】B
【知识点】
串联电路辨别，电压表测量判断，断路电路分析
【点评】
本题属于电路分析的典型基础题，易错点是学生容易误将串联电路判断为并联，或是看错电压表的并联对象，开关断开后的电压表示数分析也是常见丢分点，掌握“去表法”简化电路是快速理清这类含电压表电路的核心技巧。
【难度系数】0.6
解题时首先用去表法简化电路：由于电压表内阻极大相当于开路，先将两个电压表暂时移除，观察电流的唯一流通路径，就能快速判断两个灯泡的连接方式。之后再把电压表放回电路，通过观察电压表两个接线柱直接并联在哪个元件的两端，确定电压表的测量对象。最后逐个核对四个选项的描述，排除错误选项，同时额外验证开关断开后的断路状态下两个电压表的示数情况，最终选出正确答案。
【解析】
1. 判断电路连接方式：移除电压表后，电流从电源正极出发，依次经过L₁、开关S、L₂回到电源负极，电流只有一条路径，因此两灯泡为串联，直接排除描述两灯并联的C选项。
2. 判断电压表测量对象：
电压表V₁的两个接线柱直接并联在L₂的两端，因此V₁测量L₂两端的电压；
电压表V₂的两个接线柱直接并联在L₁的两端，因此V₂测量L₁两端的电压。
由此可知A选项“V₁测L₁和电源的总电压”描述错误，B选项“V₁和V₂分别测灯泡L₂和L₁两端的电压”描述正确。
3. 验证开关断开后的状态：开关断开后电路断路，电路中无电流，此时V₁通过L₁直接接在电源两极，示数近似等于电源电压，有示数；V₂无法接到电源两极，无示数，因此D选项“两电压表均没有示数”描述错误。
综上，只有B选项的描述完全正确。
【答案】B
【知识点】
串联电路辨别，电压表测量判断，断路电路分析
【点评】
本题属于电路分析的典型基础题，易错点是学生容易误将串联电路判断为并联，或是看错电压表的并联对象，开关断开后的电压表示数分析也是常见丢分点，掌握“去表法”简化电路是快速理清这类含电压表电路的核心技巧。
【难度系数】0.6

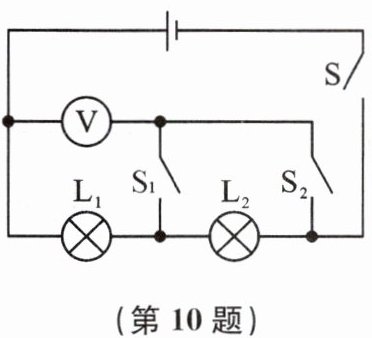

10. 如图所示,若开关$\mathrm{S}$、$\mathrm{S}_{1}$闭合,$\mathrm{S}_{2}$断开,能发光的灯泡是
L₁、L₂
,电压表所测的是灯泡L₁
两端的电压;若开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合,那么能发光的是灯泡L₁
,电压表所测的是灯泡L₁(或电源)
两端的电压。答案
10. L₁、L₂ 灯泡L₁ 灯泡L₁ 灯泡L₁(或电源)
解析
【分析】
我们分两种开关状态逐步梳理电路：首先分析第一种状态：开关S、S₁闭合，S₂断开时，沿着电流走向判断通路：电流从电源正极流出，依次经过L₁、L₂，再经过开关S回到电源负极，两个灯泡都有电流通过，因此都能发光；再观察电压表的并联位置，电压表两端通过导线分别接在L₁的两个接线柱上，因此测量的是L₁两端的电压。接着分析第二种状态：开关S、S₁、S₂都闭合时，S₂的导线直接将L₂的两端连通，L₂被短路，没有电流通过L₂，电流从电源正极流出后经过L₁，再通过S₁、S₂、S直接回到电源负极，只有L₁接入电路能发光；此时L₁直接接在电源两极，电压表并联在L₁两端，因此测量的是L₁（也等于电源）两端的电压。
【解析】
1. 当S、S₁闭合，S₂断开时：
电流路径为电源正极→L₁→L₂→开关S→电源负极，L₁、L₂串联，均有电流通过，因此都可以发光；电压表并联在L₁的两个接线柱上，因此测量的是灯泡L₁两端的电压。
2. 当S、S₁、S₂都闭合时：
开关S₂闭合后，L₂的两端被导线直接连通，L₂被短路，无电流通过，只有L₁接入电路，因此只有L₁发光；此时电路中只有L₁一个用电器，L₁两端电压等于电源电压，电压表并联在L₁两端，因此测量的是灯泡L₁（或电源）两端的电压。
【答案】
L₁、L₂；灯泡L₁；灯泡L₁；灯泡L₁(或电源)
【知识点】
串并联电路识别，电压表的使用，用电器短路
【点评】
本题是典型的多开关状态电路分析题，易错点是容易误判电压表测量对象，以及忽略开关闭合后对L₂的短路作用，解题时沿着电流走向逐一排查通路和短路部分，就能准确判断各元件的工作状态。
【难度系数】
0.7
我们分两种开关状态逐步梳理电路：首先分析第一种状态：开关S、S₁闭合，S₂断开时，沿着电流走向判断通路：电流从电源正极流出，依次经过L₁、L₂，再经过开关S回到电源负极，两个灯泡都有电流通过，因此都能发光；再观察电压表的并联位置，电压表两端通过导线分别接在L₁的两个接线柱上，因此测量的是L₁两端的电压。接着分析第二种状态：开关S、S₁、S₂都闭合时，S₂的导线直接将L₂的两端连通，L₂被短路，没有电流通过L₂，电流从电源正极流出后经过L₁，再通过S₁、S₂、S直接回到电源负极，只有L₁接入电路能发光；此时L₁直接接在电源两极，电压表并联在L₁两端，因此测量的是L₁（也等于电源）两端的电压。
【解析】
1. 当S、S₁闭合，S₂断开时：
电流路径为电源正极→L₁→L₂→开关S→电源负极，L₁、L₂串联，均有电流通过，因此都可以发光；电压表并联在L₁的两个接线柱上，因此测量的是灯泡L₁两端的电压。
2. 当S、S₁、S₂都闭合时：
开关S₂闭合后，L₂的两端被导线直接连通，L₂被短路，无电流通过，只有L₁接入电路，因此只有L₁发光；此时电路中只有L₁一个用电器，L₁两端电压等于电源电压，电压表并联在L₁两端，因此测量的是灯泡L₁（或电源）两端的电压。
【答案】
L₁、L₂；灯泡L₁；灯泡L₁；灯泡L₁(或电源)
【知识点】
串并联电路识别，电压表的使用，用电器短路
【点评】
本题是典型的多开关状态电路分析题，易错点是容易误判电压表测量对象，以及忽略开关闭合后对L₂的短路作用，解题时沿着电流走向逐一排查通路和短路部分，就能准确判断各元件的工作状态。
【难度系数】
0.7
11. 如图所示,灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联,先用电压表测灯$\mathrm{L}_{1}$两端电压,再测灯$\mathrm{L}_{2}$两端电压时,小明和小丽用了两种不同的方法,请你对他们的做法进行评价。
小明:只将电压表接$A$的一端改接$C$。这种接法
小丽:只将电压表接$B$的一端改接$C$。这种接法也不合理,理由:
小明:只将电压表接$A$的一端改接$C$。这种接法
不正确
(填“正确”或“不正确”),理由:电压表的正、负接线柱接反了
。小丽:只将电压表接$B$的一端改接$C$。这种接法也不合理,理由:
电压表测的是电源电压
。答案
11. 不正确 电压表的正、负接线柱接反了 电压表测的是电源电压 提示:用电压表测灯L₁两端电压时,电流是从A点流入电压表,而只将电压表接A的一端改接C,电流将从B点流入,即电压表的正、负接线柱接反了。如将电压表接B的一端改接C,则电流仍然从A端流入,从C端流出,电压表测量电源电压。
解析
【分析】
我们首先回忆电压表的正确使用规则：电压表需要并联在被测用电器两端，且必须保证电流从正接线柱流入、负接线柱流出，否则指针会反向偏转，无法正常读数甚至损坏电表。先明确初始状态：测L₁两端电压时，电压表接A、B两点，电流从A端流入电压表，从B端流出，接线是正确的。接下来分析小明的操作：只把接A的一端改接到C，此时电压表的两个接线端变为B和C，电流会从B端流入电压表，从C端流出，颠倒了正负接线，违反电压表使用规则，因此接法错误。再分析小丽的操作：只把接B的一端改接到C，此时电压表的两个接线端变为A和C，A点接电源正极侧，C点接电源负极侧，电压表直接并联在电源两端，测量的是电源总电压，并非L₂两端的电压，无法完成测量L₂电压的任务，因此接法也不合理。
【解析】
1. 针对小明的操作：
原本测量L₁电压时，电压表正接线柱接A，负接线柱接B，电流流向符合电压表使用要求。若仅将电压表接A的一端改接C，电流会从电压表原负接线柱（B端）流入，从C端流出，电压表的正、负接线柱接反，指针反向偏转，无法正常测量甚至损坏电表，因此该接法不正确。
2. 针对小丽的操作：
若仅将电压表接B的一端改接C，电压表两端分别连接A点和C点，直接并联在电源两端，测量的是电源的总电压，并非L₂两端的电压，无法达到测量L₂电压的目的，因此该接法不合理。
【答案】
不正确；电压表的正、负接线柱接反了；电压表测的是电源电压
【知识点】
电压表使用规则；串联电路电压测量
【点评】
本题设置了电压表实操中的两类典型错误场景，很多初学者容易误以为仅改动一根接线就能切换测量对象，忽略电压表正负接线的基本要求，以及改接后被测对象发生的变化，能有效帮助学生厘清电压表的正确使用逻辑，规避实操中的常见误区。
【难度系数】
0.7
我们首先回忆电压表的正确使用规则：电压表需要并联在被测用电器两端，且必须保证电流从正接线柱流入、负接线柱流出，否则指针会反向偏转，无法正常读数甚至损坏电表。先明确初始状态：测L₁两端电压时，电压表接A、B两点，电流从A端流入电压表，从B端流出，接线是正确的。接下来分析小明的操作：只把接A的一端改接到C，此时电压表的两个接线端变为B和C，电流会从B端流入电压表，从C端流出，颠倒了正负接线，违反电压表使用规则，因此接法错误。再分析小丽的操作：只把接B的一端改接到C，此时电压表的两个接线端变为A和C，A点接电源正极侧，C点接电源负极侧，电压表直接并联在电源两端，测量的是电源总电压，并非L₂两端的电压，无法完成测量L₂电压的任务，因此接法也不合理。
【解析】
1. 针对小明的操作：
原本测量L₁电压时，电压表正接线柱接A，负接线柱接B，电流流向符合电压表使用要求。若仅将电压表接A的一端改接C，电流会从电压表原负接线柱（B端）流入，从C端流出，电压表的正、负接线柱接反，指针反向偏转，无法正常测量甚至损坏电表，因此该接法不正确。
2. 针对小丽的操作：
若仅将电压表接B的一端改接C，电压表两端分别连接A点和C点，直接并联在电源两端，测量的是电源的总电压，并非L₂两端的电压，无法达到测量L₂电压的目的，因此该接法不合理。
【答案】
不正确；电压表的正、负接线柱接反了；电压表测的是电源电压
【知识点】
电压表使用规则；串联电路电压测量
【点评】
本题设置了电压表实操中的两类典型错误场景，很多初学者容易误以为仅改动一根接线就能切换测量对象，忽略电压表正负接线的基本要求，以及改接后被测对象发生的变化，能有效帮助学生厘清电压表的正确使用逻辑，规避实操中的常见误区。
【难度系数】
0.7

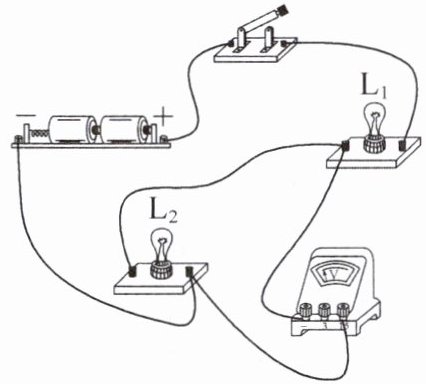

12. (2025·南京鼓楼模拟)小明同学用灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$组成了串联电路,他连接的电路如图所示。
(1)请指出电路连接中的两处错误:
①
②
(2)请在实物图上只改动一根导线,使电压表能够测出$\mathrm{L}_{1}$两端的电压。(要求:在需要改动的导线上画“$×$”,用笔将改动后的导线画出,导线不许交叉)
(1)请指出电路连接中的两处错误:
①
电流从电压表的负接线柱流入
。②
电压表选用大量程
。(2)请在实物图上只改动一根导线,使电压表能够测出$\mathrm{L}_{1}$两端的电压。(要求:在需要改动的导线上画“$×$”,用笔将改动后的导线画出,导线不许交叉)
答案
12. (1) ①电流从电压表的负接线柱流入 ②电压表选用大量程 (2)如图所示
提示:(1)图中电流从电压表的负接线柱流入,从正接线柱流出,即正、负接线柱接反了,接通电路后,电压表的指针会反向偏转。因电源电压为3 V,电压表应选用小量程,故电压表选用大量程是错误的。(2)用电压表测L₁两端的电压时,电压表应与L₁并联,且选用小量程。解析
【分析】
我们首先回忆电压表的正确使用规则：一是电压表要并联在被测电路两端，二是电流必须从电压表正接线柱流入、负接线柱流出，三是在不超过测量上限的前提下优先选择小量程提升精度。首先排查电路错误：先看电源是两节干电池，总电压为3V，可先确定电压表合适的量程；再顺着电流走向核对电压表的接线，就能发现两处违规的错误。第二问要求只改动一根导线让电压表测L₁两端电压，只需要调整电压表的接线，让它并联在L₁两端，同时满足正进负出、使用小量程、导线不交叉的要求即可。
【解析】
(1) 逐一核对电压表使用规则可得两处错误：
① 电路中电流从电压表的负接线柱流入、正接线柱流出，电压表正负接线柱接反，接通后指针会反向偏转，损坏电压表；
② 电源为两节干电池，总电压仅3V，电压表选择0~3V小量程即可，图中电压表接入了0~15V的大量程，量程选择不合理。
(2) 改动方法：将原本连接L₂右接线柱和电压表“15”接线柱的导线标记为删除（画×），将电压表的“3”正接线柱改接到L₁的左侧接线柱，即可让电压表并联在L₁两端，满足测量L₁电压的要求，且导线无交叉。
【答案】
(1) ① 电流从电压表的负接线柱流入（电压表正负接线柱接反） ② 电压表选用大量程（电源电压为3V，电压表应选0~3V小量程）
(2)
【知识点】
电压表使用，串联电路连接，干电池电压
【点评】
本题考查实物电路的错误排查与修改，核心考点是电压表的使用规范，不少同学容易只发现正负接线柱接反的错误，遗漏量程选择不合理的问题，平时练习要逐项对照电表使用规则排查电路，养成严谨的接线检查习惯。
【难度系数】
0.6
我们首先回忆电压表的正确使用规则：一是电压表要并联在被测电路两端，二是电流必须从电压表正接线柱流入、负接线柱流出，三是在不超过测量上限的前提下优先选择小量程提升精度。首先排查电路错误：先看电源是两节干电池，总电压为3V，可先确定电压表合适的量程；再顺着电流走向核对电压表的接线，就能发现两处违规的错误。第二问要求只改动一根导线让电压表测L₁两端电压，只需要调整电压表的接线，让它并联在L₁两端，同时满足正进负出、使用小量程、导线不交叉的要求即可。
【解析】
(1) 逐一核对电压表使用规则可得两处错误：
① 电路中电流从电压表的负接线柱流入、正接线柱流出，电压表正负接线柱接反，接通后指针会反向偏转，损坏电压表；
② 电源为两节干电池，总电压仅3V，电压表选择0~3V小量程即可，图中电压表接入了0~15V的大量程，量程选择不合理。
(2) 改动方法：将原本连接L₂右接线柱和电压表“15”接线柱的导线标记为删除（画×），将电压表的“3”正接线柱改接到L₁的左侧接线柱，即可让电压表并联在L₁两端，满足测量L₁电压的要求，且导线无交叉。
【答案】
(1) ① 电流从电压表的负接线柱流入（电压表正负接线柱接反） ② 电压表选用大量程（电源电压为3V，电压表应选0~3V小量程）
(2)
【知识点】
电压表使用，串联电路连接，干电池电压
【点评】
本题考查实物电路的错误排查与修改，核心考点是电压表的使用规范，不少同学容易只发现正负接线柱接反的错误，遗漏量程选择不合理的问题，平时练习要逐项对照电表使用规则排查电路，养成严谨的接线检查习惯。
【难度系数】
0.6
