11.如图所示是吸附在竖直墙壁上的吸盘，吸盘与墙壁间的空气被完全排出。请画出：
(1)吸盘所受重力$ G $和摩擦力$ f $的示意图；
(2)吸盘所受大气压力$ F $的示意图。

解：
三个力的作用点均取在吸盘的重心（图中黑点位置）：
1. 从重心竖直向下绘制一条带箭头的线段，在箭头旁标注符号$G$，即为重力的示意图；
2. 从重心竖直向上绘制一条带箭头的线段，线段长度与$G$大致相等，在箭头旁标注符号$f$，即为摩擦力的示意图；
3. 从重心沿垂直于竖直墙壁的方向水平向左绘制一条带箭头的线段，在箭头旁标注符号$F$，即为大气压力的示意图。

12.如图是小明利用$V=2\ \mathrm{mL}$的注射器、弹簧测力计、刻度尺等器材估测大气压值的情景。

(1)利用刻度尺测量出的长度$l$为10 cm，即可算出活塞的横截面积为$\mathrm{cm}^2$；
(2)把活塞推至注射器筒的底端，用橡皮帽封住注射器小孔，再水平向右缓慢拉动注射器筒，当注射器的活塞开始滑动时，记下弹簧测力计的示数$F=2.1\ \mathrm{N}$，据此可测得大气压$p=\_\_\_\_\_\_\mathrm{Pa}$；
(3)考虑到活塞与筒壁之间有摩擦，小明继续拉动一小段距离后，缓慢退回注射器筒，在活塞刚要到达筒内底部时弹簧测力计示数为$F'$，则大气压$p'=$（用题中出现的物理量符号表示）；
(4)实验时若注射器筒内空气没有排尽，此因素将导致所测大气压值（填“偏大”“偏小”或“不变”）。

(1) 注射器带刻度部分；$\boldsymbol{0.2}$
(2) $\boldsymbol{1.05×10^5}$
(3) $\boldsymbol{\dfrac{(F+F')l}{2V}}$
(4) $\boldsymbol{偏小}$

解：
(1) 注射器带刻度部分
活塞横截面积：$S=\frac{V}{l}=\frac{2\ \mathrm{cm^3}}{10\ \mathrm{cm}}=0.2\ \mathrm{cm^2}$
(2) $S=0.2\ \mathrm{cm^2}=2×10^{-5}\ \mathrm{m^2}$，测得大气压：
$p=\frac{F}{S}=\frac{2.1\ \mathrm{N}}{2×10^{-5}\ \mathrm{m^2}}=1.05×10^5\ \mathrm{Pa}$
(3) 活塞刚要向右滑动时受力平衡：$F = p'S + f$，活塞刚要退回筒底时受力平衡：$p'S = F' + f$，两式消去摩擦力$f$，代入$S=\frac{V}{l}$可得：$p'=\frac{(F+F')l}{2V}$
(4) 若注射器筒内空气没有排尽，残留的内部气压会抵消部分大气压的作用，使得测得的拉力偏小，最终所测大气压值偏小。

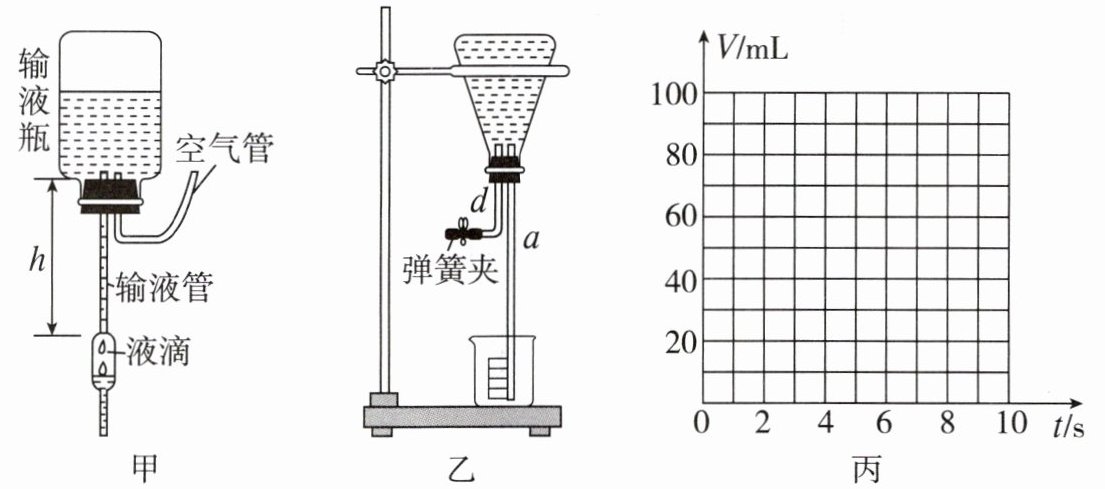

13.小红陪奶奶就医时，看见医院内如图甲所示的竖直放置的静脉输液装置，观察到输液管口的盐水一滴一滴地往下滴。于是她提出一个问题：管口处液体流出的速度大小与哪些因素有关？并作出如下猜想。
猜想一：随着输液瓶中液面不断下降，速度变小。
猜想二：换用更粗的输液管，速度变大。
猜想三：增加图甲中输液管的长度h，速度变大。
为检验上述猜想，她准备了如下器材：铁架台、锥形瓶、量杯、双孔软木塞、橡胶软管、弹簧夹、秒表，4根粗细均匀的玻璃管：a管（长20 cm、内孔直径3 mm）、b管（长20 cm、内孔直径6 mm）、c管（长25 cm、内孔直径3 mm）、d管（长5 cm）。

探究过程如下：
（1）如图乙所示，锥形瓶中装有红色的水，a、d管通过双孔软木塞插入瓶中，两管上方端口接近瓶口且齐平，a管下端放入量杯，d管下端套有橡胶软管，并用弹簧夹夹住，装置竖直放置。此时a管下端管口无水流出，这是的作用。
（2）松开弹簧夹，水从a管下端管口流出，用秒表测出量杯中的水分别达到20 mL、40 mL、60 mL、80 mL、100 mL水位时的时间t，记录在表1中；

①依据所测数据，在图丙中画出量杯中水的体积V与时间t的关系图像；
②每秒钟从a管口流出的水量是 mL；a管口处水流出的速度大小为 m/s。（均保留一位小数）

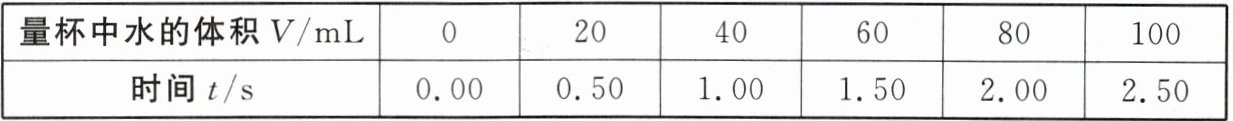

（3）将a管换成b管，重复步骤（2）的操作，将所测数据记录在表2中；

分析表1和表2的数据，可知猜想二是（填“正确”“错误”）的。
（4）若要检验猜想三，请简要写出你的操作：。

解：
(1) 大气压
(2) ① 在图丙坐标系中依次描出点(0,0)、(2,20)、(4,40)、(6,60)、(8,80)、(10,100)，用过原点的直线将所有点依次连接，得到V-t关系图像。
② 10.0；1.4
(3) 错误
(4) 将a管替换为c管，保持其他实验条件不变，重复步骤(2)的操作，测量对应体积的水流出的时间，计算得到管口处水的流出速度，与a管的流出速度对比，验证猜想是否成立。
