小明打开一只可拆卸电流表的外壳,观察电流表的内部结构,其示意图如图 18 - 54 所示。该电流表通电后线圈转动,带动指针向右偏转。
(1)撤去磁体再次通电,指针将(选填“不偏转”“向右偏转”或“向左偏转”)。这说明电流表指针偏转的原因是通电线圈在中受力转动,这与的工作原理相同。
(2)若让电流从电流表的“－”接线柱流入,“＋”接线柱流出,则指针的偏转方向会与(1)中的偏转方向(选填“相同”或“相反”),因此使用电流表时不能把接线柱接反。
(3)小明希望同样大小的电流通过时,指针的偏转角度更大,他可以怎么改装这个电流表呢？请你写出一条合理的建议。

(1) 不偏转 磁场 电动机
(2) 相反
(3) 更换磁性更大的磁体(或增加线圈匝数)

1. 最先发现电与磁之间联系的物理学家是()。
A.奥斯特
B.欧姆
C.安培
D.焦耳

A

2. 如图 18 - 55 所示,支架上条形磁体 N 极的下方吸引了两根金属棒。两根金属棒被磁化后下端张开,此现象说明这两根金属棒()。

A.可能是铝棒,下端是 N 极
B.可能是铜棒,下端是 N 极
C.可能是铁棒,下端是 S 极
D.可能是铁棒,下端是 N 极

D

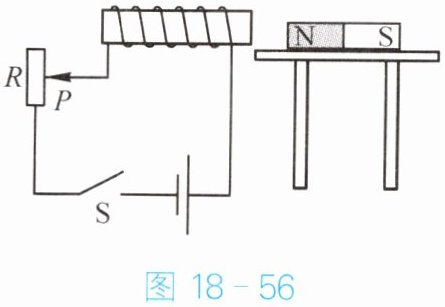

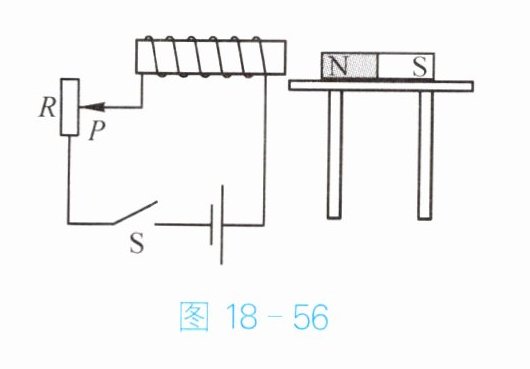

3. 一电磁铁与静止于粗糙水平桌面上的条形磁体相邻,如图 18 - 56 所示。开关 S 闭合后,在滑片 P 向上移动的过程中,条形磁体始终保持静止。在此过程中,条形磁体所受的摩擦力()。

A.减小,方向水平向右
B.减小,方向水平向左
C.增大,方向水平向右
D.增大,方向水平向左

A

1. 开关S闭合，电流从电磁铁右端流入，根据安培定则，电磁铁左端为N极，右端为S极。
2. 条形磁体左端为S极，与电磁铁左端N极相互吸引，条形磁体受到水平向左的吸引力。
3. 条形磁体静止，摩擦力与吸引力平衡，摩擦力方向水平向右。
4. 滑片P向上移动，滑动变阻器接入电阻增大，电路电流减小，电磁铁磁性减弱，对条形磁体吸引力减小。
5. 摩擦力与吸引力平衡，吸引力减小，摩擦力随之减小。
6. 结论：条形磁体所受摩擦力减小，方向水平向右。
A
