水果电池
人们的生活离不开电,干电池和蓄电池是最常见的提供电压的一种装置,但它们会产生污染。被称为最天然也最没有污染的电池就是水果电池。因为水果中含有大量的水果酸,是一种很好的电解质。不同水果电池的电压会有所不同,但一个水果电池产生的电压比较小,无法给一般的用电器供电。

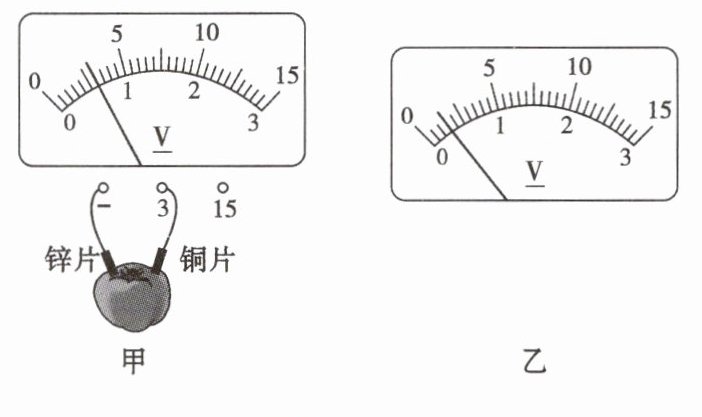

取一个番茄,把一片铜片和一片锌片插入其中,就制成了一个“番茄电池”。那么“番茄电池”的电压大小与电极插入番茄的深度有怎样的关系呢?某实验小组用如图 11.5 - 10 甲所示的实验器材对该问题进行探究。

请根据上述材料,回答下列问题。
(1)铜片是电池的
(2)实验时,应保持其他条件不变,只改变
(3)小组同学测得的实验数据如下表,当深度为$5cm$时,电压表的示数如图 11.5 - 10 乙所示,请将电压值填入下表的空格中。
|两电极插入的深度$h/cm$|1|2|3|4|5|6|
|“番茄电池”的电压$U/V$|0.12|0.18|0.22|0.27|
(4)分析表中数据,你能得到的实验结论是
人们的生活离不开电,干电池和蓄电池是最常见的提供电压的一种装置,但它们会产生污染。被称为最天然也最没有污染的电池就是水果电池。因为水果中含有大量的水果酸,是一种很好的电解质。不同水果电池的电压会有所不同,但一个水果电池产生的电压比较小,无法给一般的用电器供电。
取一个番茄,把一片铜片和一片锌片插入其中,就制成了一个“番茄电池”。那么“番茄电池”的电压大小与电极插入番茄的深度有怎样的关系呢?某实验小组用如图 11.5 - 10 甲所示的实验器材对该问题进行探究。
请根据上述材料,回答下列问题。
(1)铜片是电池的
正
极;在番茄中,电流的方向是锌片到铜片
(填“铜片到锌片”或“锌片到铜片”)。(2)实验时,应保持其他条件不变,只改变
电极插入番茄的深度
。(3)小组同学测得的实验数据如下表,当深度为$5cm$时,电压表的示数如图 11.5 - 10 乙所示,请将电压值填入下表的空格中。
|两电极插入的深度$h/cm$|1|2|3|4|5|6|
|“番茄电池”的电压$U/V$|0.12|0.18|0.22|0.27|
0.30
|0.35|(4)分析表中数据,你能得到的实验结论是
在其他条件不变时,电极插入番茄的深度越深,“番茄电池”的电压越大
。答案
1. 正;锌片到铜片
2. 电极插入番茄的深度
3. $0.30$
4. 在其他条件不变时,电极插入番茄的深度越深,“番茄电池”的电压越大
2. 电极插入番茄的深度
3. $0.30$
4. 在其他条件不变时,电极插入番茄的深度越深,“番茄电池”的电压越大
