3.(1404)如图是小明利用废旧硬纸板、回形针等材料制作的一个热机简易模型,通过该模型我们可以清晰地看到活塞上下往返运动次曲轴刚好转过两圈,完成个冲程。

2；4

热机一个工作循环中，活塞上下往返运动2次，曲轴转动2圈，完成4个冲程。

(1402,1404)小明在热机模型制作中发现该实践活动涉及了、和等多个学科的知识。热机模型制作过程中,选择合适的对于提高热机效率至关重要;在热机模型的冲程中,活塞向上运动并压缩燃料和空气的混合物。

物理学；化学；工程学；燃料；压缩

热机模型制作是一个跨学科的实践活动，它涉及了多个学科的知识。首先，制作热机模型需要物理学的知识，特别是热学和机械学的部分，来理解热机的工作原理和机械结构的运作。其次，化学知识也是必不可少的，因为热机的工作涉及到燃料的燃烧，这需要我们了解燃料的化学性质和燃烧反应。最后，工程学知识在热机模型制作中也非常重要，它指导我们如何将理论转化为实践，如何设计和优化热机模型。在热机模型制作过程中，选择合适的燃料对于提高热机效率至关重要，因为不同的燃料具有不同的热值和燃烧特性。在热机的工作循环中，压缩冲程是活塞向上运动并压缩燃料和空气的混合物的阶段，这是热机工作的重要步骤之一。

例1 (1405,1406)为了比较两种燃料的热值,小明采用如图甲所示的两套完全相同的装置进行实验,烧杯内水的初温和质量相同,实验中忽略热量的损失。

(1)实验中应控制来比较燃料燃烧放出热量的多少。

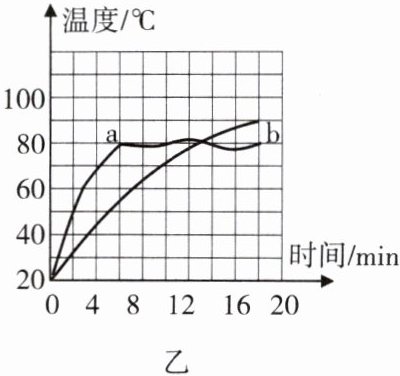

(2)小明选用燃料a和燃料b进行实验,当燃料燃尽时,小明记下了各个时刻烧杯中水温,绘制了如图乙所示的图像,则可初步判断燃料热值大。

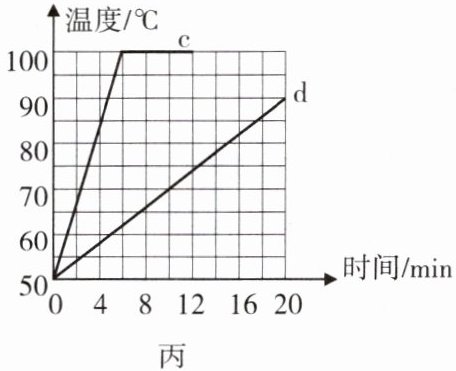

(3)另一组的小华在燃料c和燃料d燃尽后也画出了水的温度随时间变化的图像,如图丙所示,则c、d两种燃料热值之比为。(设同种燃料燃烧时单位时间内放出的热量相同)

(1)燃料的质量相同
(2)b
(3)5:4
