1. 使用同一个凸透镜观察远近不同的物体,一般能够明显看到以下几种不同特点的像：,,。

正立、放大 倒立、放大 倒立、缩小

2. 通过观察体验,猜想同一个凸透镜成不同特点像的原因可能是。

物体到透镜的距离不同

3. 实验用到的器材有带标尺的光具座、蜡烛、凸透镜和等。

光屏

4. 实验前,先将凸透镜的光心、烛焰的中心、光屏的中心调整到,这样才能使烛焰的像成在。

同一高度 光屏中央

5. 实验中,将点燃的蜡烛沿凸透镜的主光轴从大于2倍焦距处逐渐向凸透镜移动时,需要记录的数据有凸透镜的焦距、、和所成像的特点。

物距 像距

1. 在“探究凸透镜成像的规律”实验中,将点燃的蜡烛沿凸透镜的主光轴从大于2倍焦距处逐渐向凸透镜移动时,在光屏上可先观察到、的像；当蜡烛移到距凸透镜2倍焦距处时,可观察到、的像；接着移动蜡烛可观察到、的像；最后在光屏上观察不到像了,可在光屏一侧透过凸透镜观察到、的像。

倒立 缩小 实 倒立 等大 实 倒立 放大 实 正立 放大 虚

2. 通过分析各组实验数据和实验中观察到的现象,可以得到如下规律：
(1)凸透镜成倒立、缩小的实像的条件是。
(2)凸透镜成倒立、等大的实像的条件是。
(3)凸透镜成倒立、放大的实像的条件是。
(4)凸透镜成正立、放大的虚像的条件是。
(5)当凸透镜成实像时,物体靠近透镜,像将透镜,同时像的大小将。
(6)当凸透镜成虚像时,物体靠近透镜,像将透镜,同时像的大小将。

(1)物体在2倍焦距以外($u＞2f$)
(2)物体在2倍焦距处($u=2f$)
(3)物体在1倍焦距和2倍焦距之间($f＜u＜2f$)
(4)物体在1倍焦距以内($u＜f$)
(5)远离 变大
(6)靠近 变小

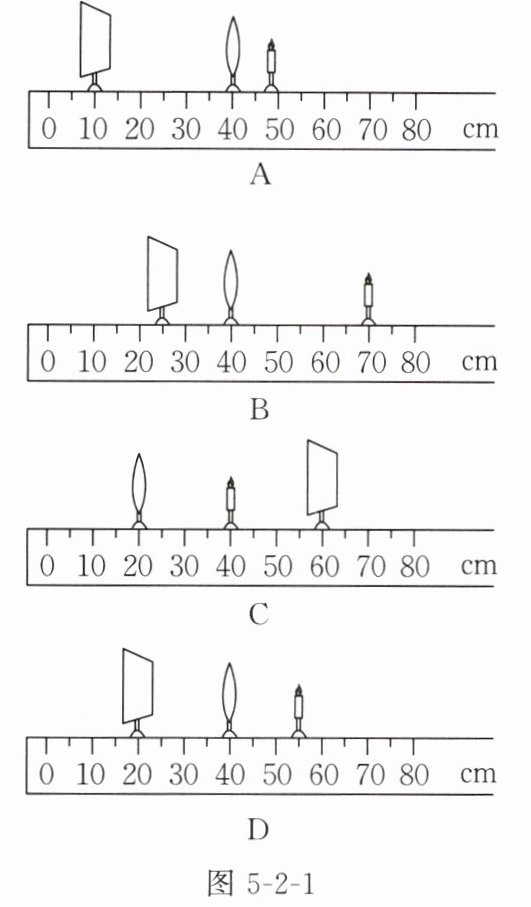

1. 图5-2-1是做“探究凸透镜成像的规律”实验的情景,已知凸透镜的焦距是10cm,则能在光屏上观察到烛焰清晰实像的是()。

B

解：已知凸透镜焦距$f = 10\,cm$。
A图：物距$u = 50\,cm-40\,cm=10\,cm$，$u = f$，不成像。
B图：物距$u = 70\,cm-40\,cm=30\,cm$，$u ＞ 2f$，成倒立、缩小实像，光屏应在$f ＜ v ＜ 2f$（$10\,cm ＜ v ＜ 20\,cm$）范围内。像距$v = 40\,cm-25\,cm=15\,cm$，符合条件，能成清晰实像。
C图：物距$u = 40\,cm-20\,cm=20\,cm$，$u = 2f$，成倒立、等大实像，像距$v = 2f = 20\,cm$。实际像距$v = 60\,cm-40\,cm=20\,cm$，但光屏在凸透镜右侧，蜡烛在凸透镜右侧，光源、透镜、光屏位置错误，无法成像。
D图：物距$u = 60\,cm-40\,cm=20\,cm$，$u = 2f$，像距$v = 2f = 20\,cm$。像距$v = 40\,cm-15\,cm=25\,cm$，$v ＞ 2f$，不符合$v = 2f$，不能成清晰实像。
结论：能在光屏上观察到烛焰清晰实像的是B。
B
