7. 如图所示为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连。当线圈中有电流通过时,它受力转动带动指针偏转,便可显示出电流的大小。下列与此工作原理相同的电器设备是(
D
)

A.电烙铁
B.电铃
C.发电机
D.电动机
]

答案

D

解析

电流表的工作原理是通电线圈在磁场中受力转动。
A. 电烙铁利用电流的热效应工作，原理不同；
B. 电铃利用电流的磁效应和电磁铁工作，原理不同；
C. 发电机利用电磁感应原理工作，原理不同；
D. 电动机利用通电线圈在磁场中受力转动工作，原理相同。
D
8.(双选)在科学晚会上,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时,乙线圈会随之摆动。对于这个过程,下列说法正确的是(
AD
)

A.甲线圈相当于电源,乙线圈相当于用电器
B.推动甲线圈摆动时电能转化为机械能
C.乙线圈随之摆动时机械能转化为电能
D.乙线圈摆动是因为通电导线在磁场中受力
]

答案

AD
9. 电和磁的关系可以理解为“电生磁”或“磁生电”,下列几个装置都与这一关系有关,其中正确的说法是(
B
)

A.图甲,当电磁继电器线圈通以额定电流时,接线柱AB接通
B.图乙,绕在铁钉上的线圈通电电流越大,能吸引的回形针数量越多
C.图丙,动圈式话筒的工作原理与电动机的工作原理相同
D.图丁,扬声器是利用电磁感应原理工作的
]



答案

B

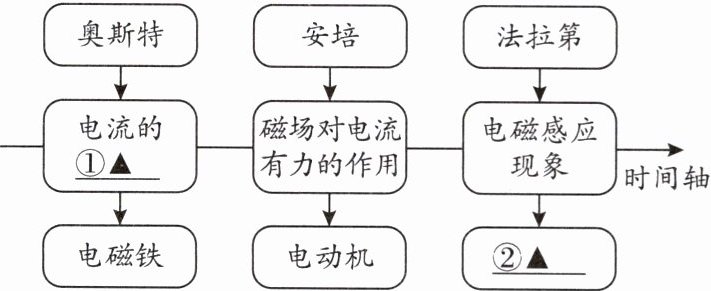

1.(2025·苏州改编)以下是电与磁相关知识的结构图,请你补充完整。

①
磁效应
。
②
发电机
。
]

答案

① 磁效应 ② 发电机

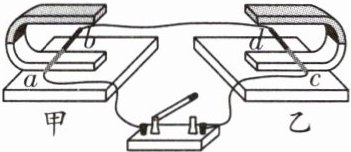

2.(2025·平凉)如图所示,甲、乙两个相同的装置分别由U形磁铁、导体棒和金属支架构成,导体棒ab和cd放在支架上,支架由导线连接。闭合开关并向右移动ab,cd也会随之向右移动,其中甲装置涉及的物理学原理是由
法拉第
(选填“奥斯特”或“法拉第”)发现的,乙装置与
动圈式扬声器
(选填“动圈式话筒”或“动圈式扬声器”)的原理相同。
]

答案

法拉第 动圈式扬声器
