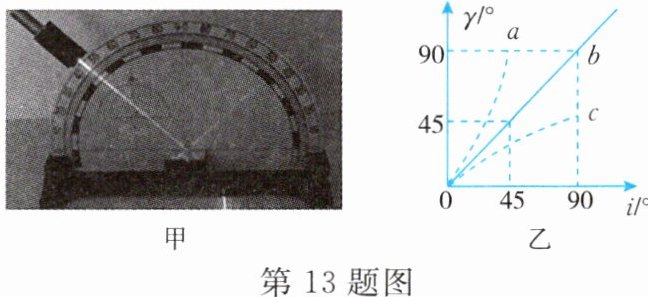

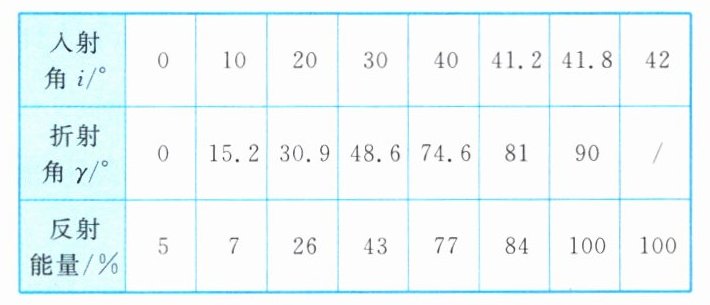

13. 小科在探究光的折射规律时,意外发现：当光沿某方向从半圆玻璃砖射向空气时,折射光消失而反射光却变得更亮,如图甲所示,该现象为全反射。小科查阅到光从玻璃射向空气时的一些数据如表所示。


(1)分析以上数据可知,光从玻璃射向空气时,折射角随入射角的增大而。
(2)由表格中的数据可知,图乙中能反映上述实验中的入射角与折射角之间的关系的是图像(选填“a”或“b”),理由是。
(3)当光从空气斜射向玻璃时,不能发生全反射现象,原因是折射角(选填“＞”“=”或“＜”)入射角。
(4)利用这个原理,工程师制造出了光纤。结合题目信息,写出光纤的优点：。

(1)增大；
(2)b；折射角随入射角增大而增大且增长速率大于入射角的增长速率；
(3)＜；
(4)信号传输能量损失小

(1)由表格数据可知，入射角从0°增大到41.8°时，折射角从0°增大到90°，故折射角随入射角的增大而增大。
(2)表格中，入射角i增大时，折射角γ增大且γ的增长速率大于i的增长速率（如i从30°到40°增大10°，γ从48.6°到74.6°增大26°），直至i=41.8°时γ=90°。图乙中b图像反映折射角随入射角增大而增大且增长速率加快，符合数据关系；a为直线，斜率不变，不符合。
(3)光从空气斜射向玻璃时，折射角小于入射角，无法达到90°，故不能发生全反射。
(4)光纤利用全反射原理，表格中全反射时反射能量达100%，故优点是信号传输能量损失小。

14. 太阳光穿过地球大气层时会发生折射现象。如果没有这层大气,出现的现象是()
A.日出会提前,日落会延迟
B.日出和日落都会提前
C.日出会延迟,日落会提前
D.日出和日落都会延迟

C

太阳光从真空进入大气层时，因大气层密度大于真空，光线向法线偏折（折射现象）。有大气层时，日出前太阳实际在地平线以下，折射光已进入人眼，故日出提前；日落时太阳实际已在地平线以下，折射光仍能进入人眼，故日落延迟。若无大气层，无折射，需太阳实际到达地平线才能看到日出（日出延迟），太阳实际落下地平线后即看不到日落（日落提前）。

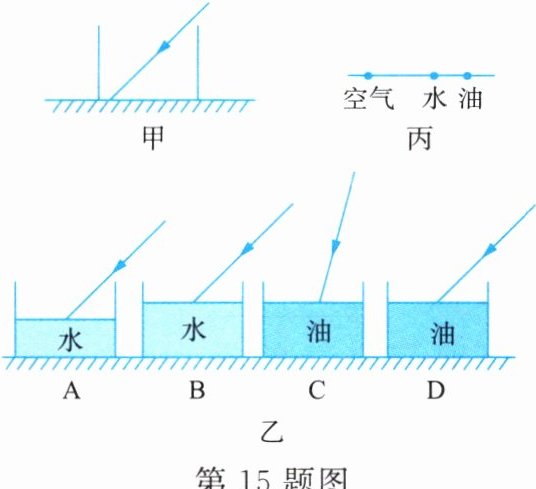

15. 在探究“光从空气斜射入水和油时,哪种液体对光的偏折本领较大”的实验中,小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中,记录下光斑位置(如图甲所示)；接着分别倒入水和油,记录对应的光斑位置,再通过分析就可得到实验结论。经讨论,同学们认为这一方案是可行的,于是进行了探究实验。

(1)要实现探究目标,他们应选择图乙中的(填字母)两图进行实验,这样选择的目的是。
(2)实验时,同学们在水槽底部贴上一把自制纸质刻度尺,这是为了。
(3)某小组同学正确实验后,所记录的三次光斑的相对位置如图丙所示,经分析可知：光从空气斜射入水和油时,对光的偏折本领较大。

(1)B、D；控制变量，保持入射角相同，只改变液体种类
(2)便于测量和比较光斑的位置
(3)油
