二、填空题(每空1分,共10分)
13. 清晨,大街小巷都飘散着浓郁的牛肉面香味,这属于现象。非物质文化遗产画糖人是我国的一种民间艺术,其作画过程是:艺人先将红(白)糖放在热锅里,由于(填“做功”或“热传递”),糖的内能增大、温度升高,进而熔化。
13. 清晨,大街小巷都飘散着浓郁的牛肉面香味,这属于现象。非物质文化遗产画糖人是我国的一种民间艺术,其作画过程是:艺人先将红(白)糖放在热锅里,由于(填“做功”或“热传递”),糖的内能增大、温度升高,进而熔化。
答案
解：
扩散
热传递
扩散
热传递
14. 汽车已成为我国普通百姓的交通工具，汽油机是汽车的常用动力设备。某四冲程汽油机飞轮转速为2 400 r/min，则该汽油机1 s完成个冲程，使汽车获得动力的是冲程，汽车上的散热器用水作冷却剂，这是利用了水的较大的性质。
答案
解：
飞轮转速换算：$2400\ \mathrm{r/min} = \frac{2400\ \mathrm{r}}{60\ \mathrm{s}} = 40\ \mathrm{r/s}$，即该汽油机1s内飞轮转动40圈。
四冲程汽油机每飞轮转动2圈，完成1个工作循环，1个工作循环包含4个冲程，因此1s完成的冲程数为：
$\frac{40}{2} × 4 = 80$
四冲程中，做功冲程将内能转化为机械能，是为汽车提供动力的冲程。
水的比热容较大，相同质量的水和其他物质相比，升高相同温度时可以吸收更多热量，因此汽车散热器用水作为冷却剂。
答案依次为：$\boldsymbol{80}$；$\boldsymbol{做功}$；$\boldsymbol{比热容}$。
飞轮转速换算：$2400\ \mathrm{r/min} = \frac{2400\ \mathrm{r}}{60\ \mathrm{s}} = 40\ \mathrm{r/s}$，即该汽油机1s内飞轮转动40圈。
四冲程汽油机每飞轮转动2圈，完成1个工作循环，1个工作循环包含4个冲程，因此1s完成的冲程数为：
$\frac{40}{2} × 4 = 80$
四冲程中，做功冲程将内能转化为机械能，是为汽车提供动力的冲程。
水的比热容较大，相同质量的水和其他物质相比，升高相同温度时可以吸收更多热量，因此汽车散热器用水作为冷却剂。
答案依次为：$\boldsymbol{80}$；$\boldsymbol{做功}$；$\boldsymbol{比热容}$。
15.电动自行车具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了。跨上电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把就相当于电路中的。
当电动自行车左转时，前后左转向灯都会闪烁，则它们的连接方式是。
当电动自行车左转时，前后左转向灯都会闪烁，则它们的连接方式是。
答案
解：
右手把向后旋转的角度越大，车速越快，说明它可以改变接入电路的电阻大小，从而改变电路中的电流，起到调节车速的作用，相当于电路中的滑动变阻器。
电动自行车左转时，前后左转向灯可以独立工作、互不影响，因此它们的连接方式是并联。
右手把向后旋转的角度越大，车速越快，说明它可以改变接入电路的电阻大小，从而改变电路中的电流，起到调节车速的作用，相当于电路中的滑动变阻器。
电动自行车左转时，前后左转向灯可以独立工作、互不影响，因此它们的连接方式是并联。

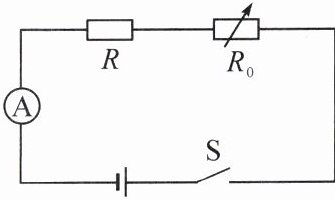

16.创可贴温度计因其便携性而广受推崇，如图是其电路原理图，电源是3 V的锂电池，$R_0$是热敏电阻，温度越高，电流表示数越大，则$R_0$的阻值随温度的升高而；该温度计的报警电流是10 mA，定值电阻$R = 100\ \Omega$时，温度计报警温度恰好为$37.3\ °\mathrm{C}$，此时$R_0$的阻值为$\Omega$；为了降低报警温度，可以适当电源电压。
答案
解：
根据欧姆定律 $ I = \frac{U}{R_{\mathrm{总}}} $，电源电压不变，温度越高电流表示数越大，说明电路总电阻越小，定值电阻$ R $阻值不变，因此$ R_0 $的阻值随温度的升高而减小。
报警电流 $ I = 10\ \mathrm{mA} = 0.01\ \mathrm{A} $，此时电路总电阻：
$R_{\mathrm{总}} = \frac{U}{I} = \frac{3\ \mathrm{V}}{0.01\ \mathrm{A}} = 300\ \Omega$
串联电路总电阻等于各分电阻之和，因此此时热敏电阻的阻值：
$R_0 = R_{\mathrm{总}} - R = 300\ \Omega - 100\ \Omega = 200\ \Omega$
降低报警温度，意味着报警时对应的热敏电阻阻值更大（温度越低，$ R_0 $阻值越大），报警电流保持10mA不变，由 $ U = I(R + R_0) $ 可知，需要适当增大电源电压。
答案依次为：减小；$\boldsymbol{200}$；增大。
根据欧姆定律 $ I = \frac{U}{R_{\mathrm{总}}} $，电源电压不变，温度越高电流表示数越大，说明电路总电阻越小，定值电阻$ R $阻值不变，因此$ R_0 $的阻值随温度的升高而减小。
报警电流 $ I = 10\ \mathrm{mA} = 0.01\ \mathrm{A} $，此时电路总电阻：
$R_{\mathrm{总}} = \frac{U}{I} = \frac{3\ \mathrm{V}}{0.01\ \mathrm{A}} = 300\ \Omega$
串联电路总电阻等于各分电阻之和，因此此时热敏电阻的阻值：
$R_0 = R_{\mathrm{总}} - R = 300\ \Omega - 100\ \Omega = 200\ \Omega$
降低报警温度，意味着报警时对应的热敏电阻阻值更大（温度越低，$ R_0 $阻值越大），报警电流保持10mA不变，由 $ U = I(R + R_0) $ 可知，需要适当增大电源电压。
答案依次为：减小；$\boldsymbol{200}$；增大。
三、探究实践题(共5小题,共21分)
17.(2分)如图为亮度可调节台灯的电路示意图,其中AB是一段电阻丝,B、C作开关使用,OP是滑片,可绕O点旋转,P端与电阻丝接触良好。将图中电路画完整。
17.(2分)如图为亮度可调节台灯的电路示意图,其中AB是一段电阻丝,B、C作开关使用,OP是滑片,可绕O点旋转,P端与电阻丝接触良好。将图中电路画完整。
答案
解：
用导线将灯泡所在支路的上方断开接线端与接线柱A相连，将电源所在支路的下方断开接线端与接线柱O相连。
连接完成后，电流路径为：电源正极→灯泡L→导线→A→电阻丝上A到P的部分→滑片P→金属杆OP→O→电源负极。
滑片P在电阻丝AB上滑动时，接入电路的电阻丝长度改变，电路总电阻变化，电流随之改变，可调节台灯亮度；当滑片P转动到脱离电阻丝、指向C的位置时，电路断路，实现开关功能，符合B、C作开关使用的设计要求。
用导线将灯泡所在支路的上方断开接线端与接线柱A相连，将电源所在支路的下方断开接线端与接线柱O相连。
连接完成后，电流路径为：电源正极→灯泡L→导线→A→电阻丝上A到P的部分→滑片P→金属杆OP→O→电源负极。
滑片P在电阻丝AB上滑动时，接入电路的电阻丝长度改变，电路总电阻变化，电流随之改变，可调节台灯亮度；当滑片P转动到脱离电阻丝、指向C的位置时，电路断路，实现开关功能，符合B、C作开关使用的设计要求。
18.（2分）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S₁或S₂，护士值班室的护士就能及时看到对应的灯L₁或L₂亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
答案
解：
电路结构设计：
1. 灯泡L₁与开关S₁串联为第一条独立支路，灯泡L₂与开关S₂串联为第二条独立支路，两条支路并联，实现闭合任意床头开关仅对应指示灯发光的要求。
2. 电铃、总开关S均串联在干路中，保证任意支路导通时电铃都通电响起，总开关可控制整个电路的通断。
连线操作：
① 用导线将L₁的右接线柱与S₁的左接线柱相连，L₂的右接线柱与S₂的左接线柱相连。
② 用导线将S₁的右接线柱与S₂的右接线柱连接，该公共端接电铃的一个接线柱。
③ 电铃的另一个接线柱接总开关S的右接线柱，总开关S的左接线柱接电源的正极侧。
④ 用导线将L₁的左接线柱与L₂的左接线柱连接，该公共端接电源的负极侧。
该连接方式完全符合题目要求：闭合S₁时L₁亮、电铃响，闭合S₂时L₂亮、电铃响。
电路结构设计：
1. 灯泡L₁与开关S₁串联为第一条独立支路，灯泡L₂与开关S₂串联为第二条独立支路，两条支路并联，实现闭合任意床头开关仅对应指示灯发光的要求。
2. 电铃、总开关S均串联在干路中，保证任意支路导通时电铃都通电响起，总开关可控制整个电路的通断。
连线操作：
① 用导线将L₁的右接线柱与S₁的左接线柱相连，L₂的右接线柱与S₂的左接线柱相连。
② 用导线将S₁的右接线柱与S₂的右接线柱连接，该公共端接电铃的一个接线柱。
③ 电铃的另一个接线柱接总开关S的右接线柱，总开关S的左接线柱接电源的正极侧。
④ 用导线将L₁的左接线柱与L₂的左接线柱连接，该公共端接电源的负极侧。
该连接方式完全符合题目要求：闭合S₁时L₁亮、电铃响，闭合S₂时L₂亮、电铃响。
