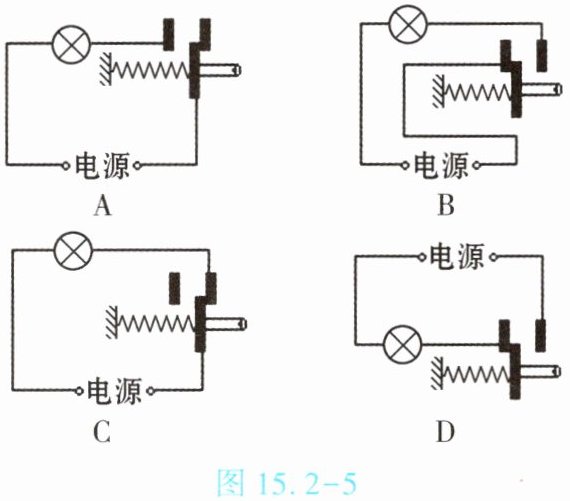

4.(★★)如图15.2-4所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。如图15.2-5所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是【 】
图15.2-4
图15.2-5
A
B
C
D
电源
图15.2-4
图15.2-5
A
B
C
D
电源
答案
C

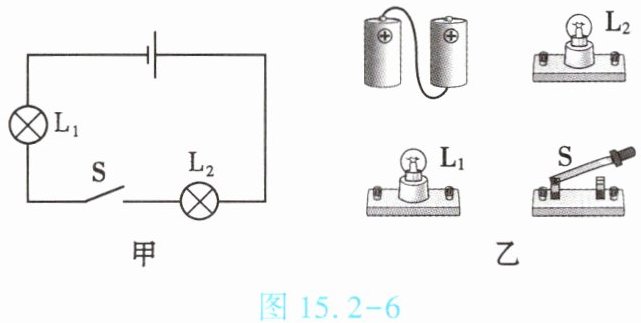

5. (★★)请你根据图15.2-6甲的电路图，用笔画线表示导线，将图15.2-6乙的实物连接完整。
答案
如答图15.2-2所示

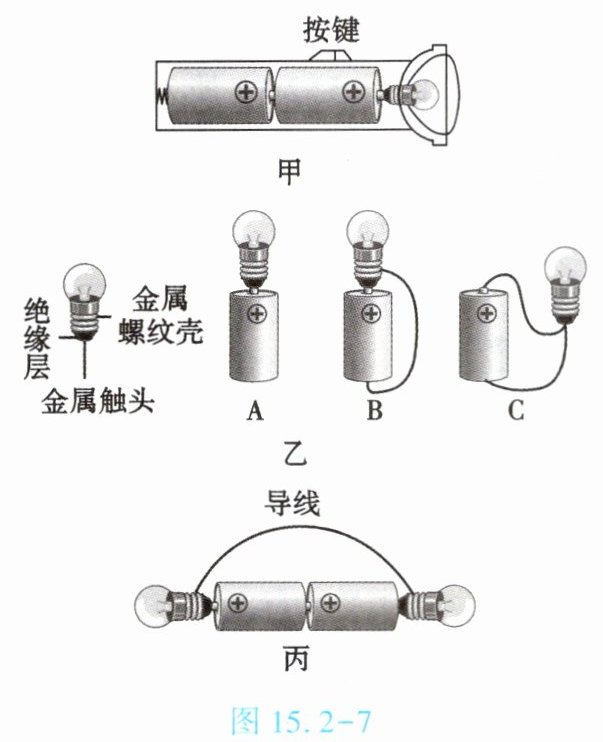

6. (★★★)灯泡是常见的用电器,用灯泡可以做如图15.2-7所示的实验。
(1)在“观察手电筒”的活动中,图15.2-7甲中按键相当于电路中的
(2)在“用一节干电池、导线使一个小灯泡发光”的活动中,图15.2-7乙中三种做法可行的是
(3)在“怎样使两个小灯泡都亮起来”的活动中,采用如图15.2-7丙所示的方法连接,两个小灯泡都亮了。请在虚线框内画出相应的电路图。
(1)在“观察手电筒”的活动中,图15.2-7甲中按键相当于电路中的
开关
。(2)在“用一节干电池、导线使一个小灯泡发光”的活动中,图15.2-7乙中三种做法可行的是
B
,存在安全隐患的是C
。(填字母)(3)在“怎样使两个小灯泡都亮起来”的活动中,采用如图15.2-7丙所示的方法连接,两个小灯泡都亮了。请在虚线框内画出相应的电路图。
答案
(1)开关
(2)B；C
(3)如答图15.2-3所示
(2)B；C
(3)如答图15.2-3所示

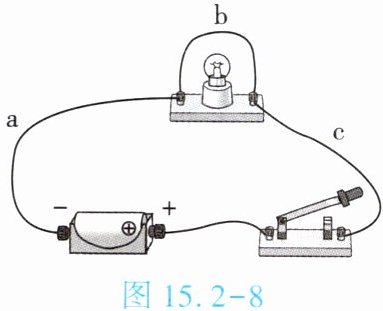

7.(★★)如图15.2-8所示,开关闭合后,电路的这种状态叫作
短路
,可能会将电源
(填“电源”或“灯泡”)烧坏;若要使小灯泡发光,应该去掉导线b
(填“a”“b”或“c”)。答案
短路；电源；b
