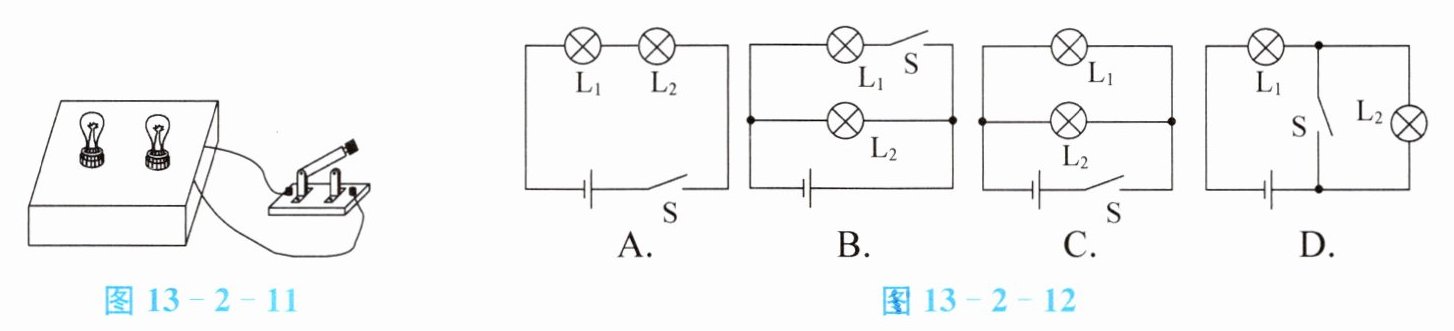

9. 有一个看不见内部情况的小盒，如图13-2-11所示，盒上有两个灯泡，由一个开关控制，闭合开关，两灯都亮，断开开关，两灯都灭；拧下其中任一灯泡，闭合开关，另一灯仍能发光。图13-2-12中，符合情况的电路图是（
C
）。答案
9. C
解析
【分析】首先明确题目条件：①开关控制两灯，闭合开关两灯都亮，断开开关两灯都灭，说明开关在干路；②拧下任一灯泡，闭合开关另一灯仍发光，说明两灯为并联（串联时拧下一个灯泡会导致电路断路，另一灯无法发光）。因此需选择“两灯并联、开关在干路”的电路图。
【解析】逐一分析选项：
选项A：两灯串联，拧下任一灯泡会使电路断路，另一灯不发光，不符合条件②，排除；
选项B：开关S在L₁的支路，断开开关S时，L₁不发光、L₂仍发光，不符合条件①，排除；
选项C：两灯并联，开关S在干路，闭合开关时两灯都亮，断开开关时两灯都灭；拧下任一灯泡，另一支路仍为通路，另一灯发光，完全符合题目要求；
选项D：开关S闭合时L₂被短路，不符合电路正常工作要求，排除。
【答案】C
【知识点】并联电路、开关的作用
【点评】本题考查串并联电路的特点，需根据开关的控制情况和用电器的独立工作能力判断电路连接方式，核心是区分串并联电路中开关的作用，属于基础电路分析题。
【难度系数】0.6
【解析】逐一分析选项：
选项A：两灯串联，拧下任一灯泡会使电路断路，另一灯不发光，不符合条件②，排除；
选项B：开关S在L₁的支路，断开开关S时，L₁不发光、L₂仍发光，不符合条件①，排除；
选项C：两灯并联，开关S在干路，闭合开关时两灯都亮，断开开关时两灯都灭；拧下任一灯泡，另一支路仍为通路，另一灯发光，完全符合题目要求；
选项D：开关S闭合时L₂被短路，不符合电路正常工作要求，排除。
【答案】C
【知识点】并联电路、开关的作用
【点评】本题考查串并联电路的特点，需根据开关的控制情况和用电器的独立工作能力判断电路连接方式，核心是区分串并联电路中开关的作用，属于基础电路分析题。
【难度系数】0.6

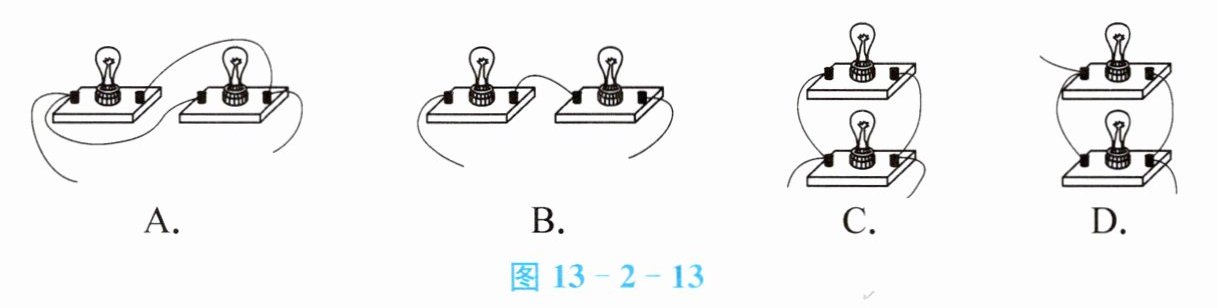

10. (多选)图13-2-13中，两灯连接的电路属于并联的是(
ACD
)。答案
10. ACD
解析
【分析】要判断两灯是否为并联，需依据并联电路的核心特征：用电器两端分别连接到两个公共节点，电流存在两条独立路径，分别通过每个用电器。逐个分析选项：A选项中两灯的两端分别通过导线连接，形成两条电流路径；B选项中两灯依次连接，电流仅一条路径；C选项中两灯的左右接线柱分别对应连接，两端接公共节点；D选项中两灯的左右接线柱也分别对应连接，形成两条电流路径。
【解析】根据串并联电路的判断方法：串联电路电流只有一条路径，用电器依次连接；并联电路电流有多条路径，用电器两端分别接公共节点。
选项A：两灯的左端与右端分别用导线相连，电流可从左灯左端流入、右灯右端流出，或从左灯右端流入、右灯左端流出，存在两条独立路径，属于并联；
选项B：两灯依次首尾相连，电流仅一条路径，属于串联；
选项C：两灯的左接线柱相连、右接线柱相连，两端分别接在两个公共节点上，电流有两条路径，属于并联；
选项D：两灯的左接线柱相连、右接线柱相连，形成两条电流路径，属于并联。
【答案】ACD
【知识点】并联电路、串联电路
【点评】本题考查串并联电路的判断，属于电学基础题，需明确串并联电路的电流路径差异，仔细分析导线连接方式即可解答。
【难度系数】0.5
【解析】根据串并联电路的判断方法：串联电路电流只有一条路径，用电器依次连接；并联电路电流有多条路径，用电器两端分别接公共节点。
选项A：两灯的左端与右端分别用导线相连，电流可从左灯左端流入、右灯右端流出，或从左灯右端流入、右灯左端流出，存在两条独立路径，属于并联；
选项B：两灯依次首尾相连，电流仅一条路径，属于串联；
选项C：两灯的左接线柱相连、右接线柱相连，两端分别接在两个公共节点上，电流有两条路径，属于并联；
选项D：两灯的左接线柱相连、右接线柱相连，形成两条电流路径，属于并联。
【答案】ACD
【知识点】并联电路、串联电路
【点评】本题考查串并联电路的判断，属于电学基础题，需明确串并联电路的电流路径差异，仔细分析导线连接方式即可解答。
【难度系数】0.5

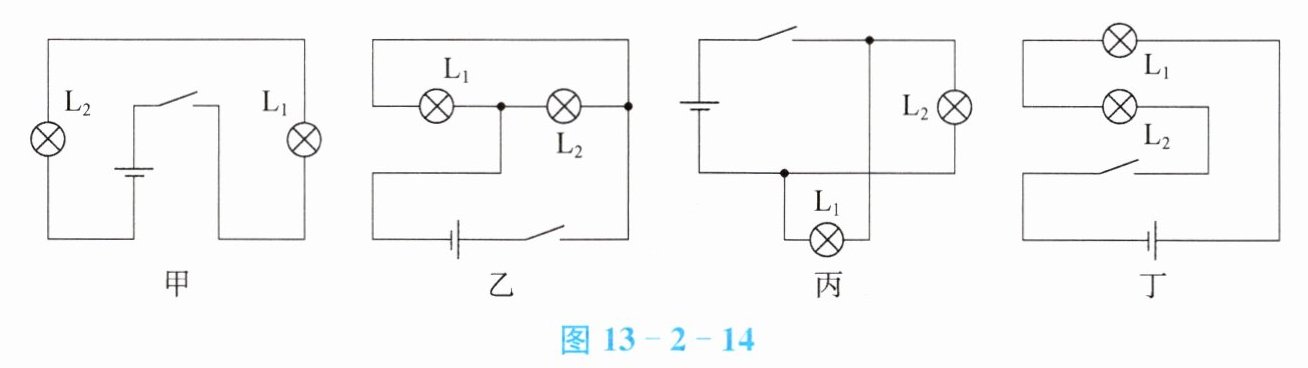

11. 如图13-2-14所示的电路中，属于并联电路的是(
A. 甲、乙 B. 乙、丙 C. 乙、丁 D. 甲、丁
B
)。A. 甲、乙 B. 乙、丙 C. 乙、丁 D. 甲、丁答案
11. B
解析
【分析】要判断并联电路，需依据并联电路的核心特征：各用电器两端分别连接到电路的两个公共节点，电流存在多条独立路径。我们逐个分析四个电路：
1. 甲图：电流从电源正极出发，依次经过开关、L₁、L₂，回到电源负极，仅1条电流路径，属于串联电路；
2. 乙图：电流从电源正极出发，经过开关后分为两条支路，一条经过L₁，一条经过L₂，两条支路的另一端汇合后回到电源负极，有2条独立电流路径，属于并联电路；
3. 丙图：电流从电源正极出发，经过开关后分为两条支路，一条经过L₂，一条经过L₁，两条支路的另一端汇合后回到电源负极，有2条独立电流路径，属于并联电路；
4. 丁图：电流从电源正极出发，依次经过L₁、L₂、开关，回到电源负极，仅1条电流路径，属于串联电路。
综上，属于并联电路的是乙、丙，对应选项B。
【解析】根据并联电路的定义：用电器两端分别连接在电路两点间，电流有多条路径。逐一分析：
甲：电流路径唯一，为串联；
乙：电流分两条支路，分别经L₁、L₂后汇合，为并联；
丙：电流分两条支路，分别经L₂、L₁后汇合，为并联；
丁：电流路径唯一，为串联；
因此并联电路是乙、丙，答案选B。
【答案】B
【知识点】并联电路、串联电路
【点评】本题考查串并联电路的判断，关键是通过电流路径数量区分串联（1条）和并联（多条），需准确分析各电路的电流走向，属于基础电路题。
【难度系数】0.5
1. 甲图：电流从电源正极出发，依次经过开关、L₁、L₂，回到电源负极，仅1条电流路径，属于串联电路；
2. 乙图：电流从电源正极出发，经过开关后分为两条支路，一条经过L₁，一条经过L₂，两条支路的另一端汇合后回到电源负极，有2条独立电流路径，属于并联电路；
3. 丙图：电流从电源正极出发，经过开关后分为两条支路，一条经过L₂，一条经过L₁，两条支路的另一端汇合后回到电源负极，有2条独立电流路径，属于并联电路；
4. 丁图：电流从电源正极出发，依次经过L₁、L₂、开关，回到电源负极，仅1条电流路径，属于串联电路。
综上，属于并联电路的是乙、丙，对应选项B。
【解析】根据并联电路的定义：用电器两端分别连接在电路两点间，电流有多条路径。逐一分析：
甲：电流路径唯一，为串联；
乙：电流分两条支路，分别经L₁、L₂后汇合，为并联；
丙：电流分两条支路，分别经L₂、L₁后汇合，为并联；
丁：电流路径唯一，为串联；
因此并联电路是乙、丙，答案选B。
【答案】B
【知识点】并联电路、串联电路
【点评】本题考查串并联电路的判断，关键是通过电流路径数量区分串联（1条）和并联（多条），需准确分析各电路的电流走向，属于基础电路题。
【难度系数】0.5

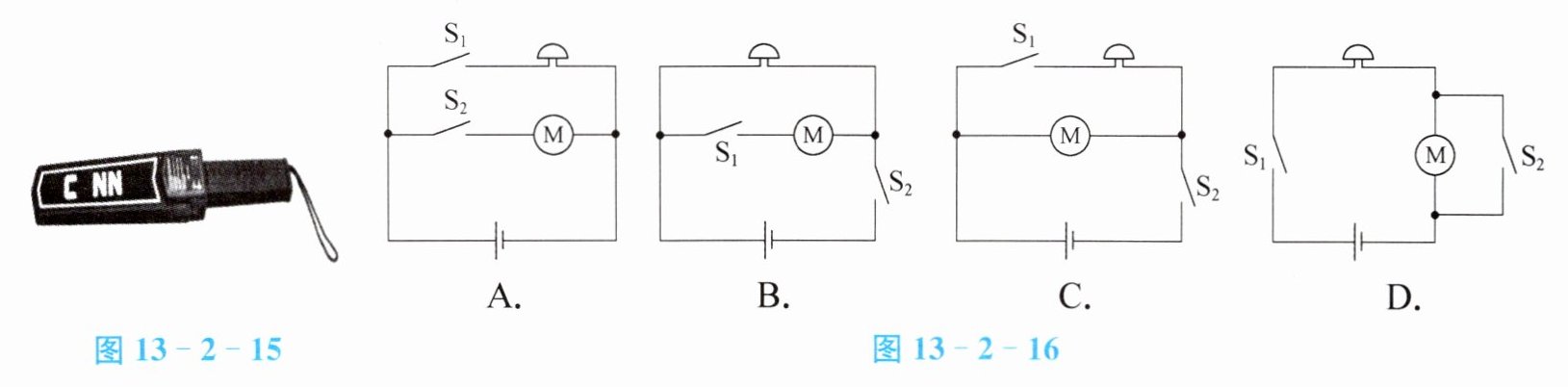

12. 图13-2-15所示是某品牌高灵敏度手持安检仪，用安检仪贴近身体扫描时，若遇到金属物体安检仪就会报警，有鸣响和振动两种报警模式可调节，但只能选择其中一种模式使用。图13-2-16中，关于安检仪的简化电路合理的是（
A
）。答案
12. A
解析
【分析】
首先明确题目要求：安检仪有鸣响（电铃）和振动（电动机M）两种报警模式，且只能选择其中一种使用，说明电铃与电动机应并联，且各自由独立的开关控制，避免两者同时工作或短路。接下来逐一分析各选项的电路结构，判断是否符合要求。
【解析】
选项A：电铃与电动机并联，S₁控制电铃支路，S₂控制电动机支路。闭合S₁时电铃工作，闭合S₂时电动机工作，两者不会同时工作，符合“只能选一种模式”的要求，电路合理。
选项B：电铃直接接在干路，无开关控制，只要S₂闭合电铃就会工作，电动机由S₁控制，无法实现“只能选一种模式”，不符合要求。
选项C：电动机直接并联在电源两端，无开关控制，只要电路接通电动机就会工作，无法单独控制电动机，不符合要求。
选项D：开关S₂闭合时，电动机被短路，电路设计错误，不符合要求。
综上，合理的电路是选项A。
【答案】
A
【知识点】
并联电路、开关的作用
【点评】
本题结合实际应用考查电路设计，核心是根据用电器的工作要求（独立工作、互不影响）确定用电器的连接方式和开关的位置，需准确分析各电路的控制逻辑。
【难度系数】
0.6
首先明确题目要求：安检仪有鸣响（电铃）和振动（电动机M）两种报警模式，且只能选择其中一种使用，说明电铃与电动机应并联，且各自由独立的开关控制，避免两者同时工作或短路。接下来逐一分析各选项的电路结构，判断是否符合要求。
【解析】
选项A：电铃与电动机并联，S₁控制电铃支路，S₂控制电动机支路。闭合S₁时电铃工作，闭合S₂时电动机工作，两者不会同时工作，符合“只能选一种模式”的要求，电路合理。
选项B：电铃直接接在干路，无开关控制，只要S₂闭合电铃就会工作，电动机由S₁控制，无法实现“只能选一种模式”，不符合要求。
选项C：电动机直接并联在电源两端，无开关控制，只要电路接通电动机就会工作，无法单独控制电动机，不符合要求。
选项D：开关S₂闭合时，电动机被短路，电路设计错误，不符合要求。
综上，合理的电路是选项A。
【答案】
A
【知识点】
并联电路、开关的作用
【点评】
本题结合实际应用考查电路设计，核心是根据用电器的工作要求（独立工作、互不影响）确定用电器的连接方式和开关的位置，需准确分析各电路的控制逻辑。
【难度系数】
0.6
