3. 泰顺木拱廊桥工艺精巧、造型精美、结构稳固，在世界桥梁史上堪称一绝，为桥梁建筑提供了宝贵经验。某学习小组的同学参加木制桥梁承重挑战赛。

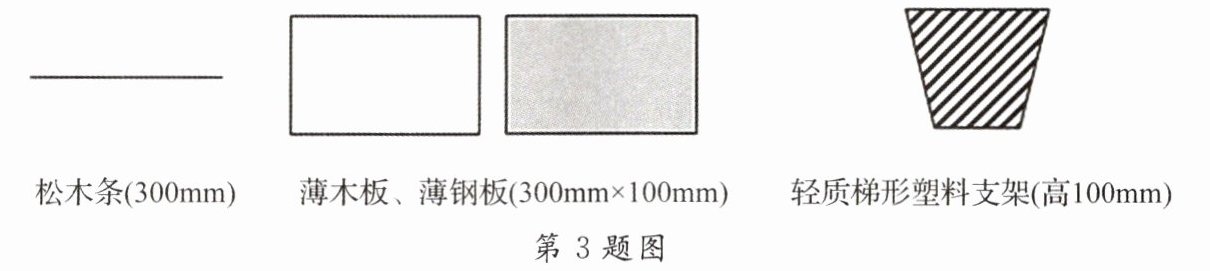

【材料工具】松木条、薄木板、薄钢板、梯形支架、细绳、强力101胶水、美工刀、刻度尺、轻质梯形塑料支架、50g钩码。（材料数量不限）

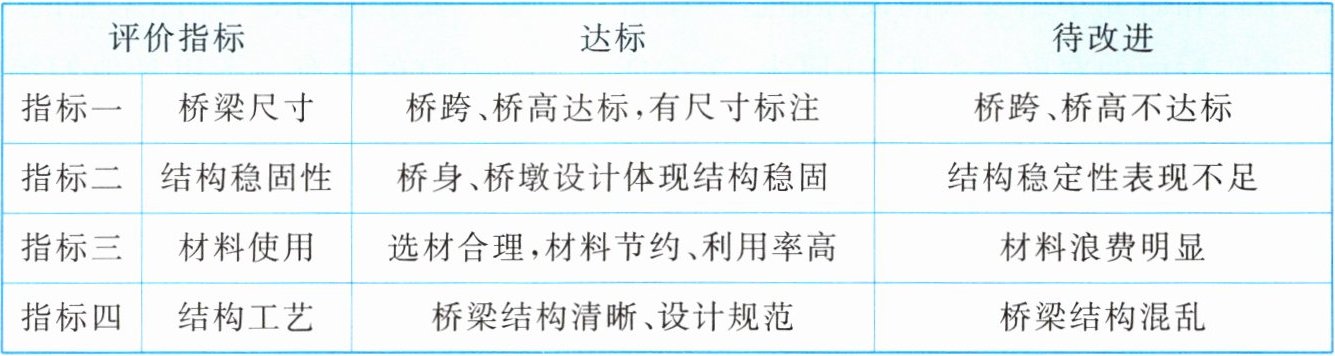

【评价标准】

请你选用提供的材料和工具，帮助该组同学设计跨度超600mm，高度100mm以上的桥梁设计图（辅以文字说明或标注），并说明承重能力测试的操作方法及测量指标。

设计图：
设计达标:(1)指标一,桥梁跨度、高度符合要求,有尺寸标注跨度及高度。
(2)指标二,①桥身稳固,采用斜拉桥式或者桥身三角形或拱形桥身;②桥墩稳定,选用的梯形支架上小下大支撑。
(3)指标三,①材料选择合理,松木条搭建桥身,文字标注桥面铺薄木板;②材料使用合理,桥身松木条数量合理且桥墩个数不超三个。(4)指标四,桥梁设计图工艺美观、线条笔直,桥梁结构清晰,文字说明表达清晰。
承重能力测试:(1)正确选择承重测试部位(桥梁中部),或者选取多点测试,以最小承重质量作为桥的承重能力;(2)说明承重测试的测量指标,增加钩码的数量至桥梁变形(损坏)后,记录钩码的数量。

【分析】
本题需完成两项核心任务：一是设计符合要求的桥梁，需满足跨度超600mm、高度100mm以上的尺寸要求，同时保证结构稳固、材料选择合理；二是设计科学的承重测试方法，明确测量指标。解题思路为：1. 桥梁设计：利用三角形稳定性加固桥身，采用上小下大的梯形支架作为桥墩保证支撑稳定，标注清晰尺寸；2. 承重测试：选择桥梁中部作为测试部位，逐步加载重物至桥梁损坏，记录承重质量。
【解析】
1. 桥梁设计：①桥身：采用三角形结构（利用三角形稳定性），用松木条搭建，桥面铺薄木板，标注跨度为600mm以上、高度100mm以上；②桥墩：选用上小下大的梯形支架，保证支撑稳定，桥墩数量不超过3个；③整体：线条笔直，结构清晰，标注各部分名称。
2. 承重能力测试：①测试部位：选择桥梁中部（或多点测试，取最小承重值）；②操作方法：逐步增加50g钩码，放置在桥梁中部，直至桥梁出现变形或损坏；③测量指标：记录桥梁损坏时所加载钩码的总质量，即为桥梁的承重能力。
【答案】
设计图：；设计达标：(1)指标一，桥梁跨度超600mm、高度100mm以上，标注了跨度及高度；(2)指标二，桥身采用三角形结构稳固，桥墩为上小下大的梯形支架支撑稳定；(3)指标三，材料选择合理，松木条搭建桥身、桥面铺薄木板，桥身松木条数量合理且桥墩个数不超三个；(4)指标四，设计图线条笔直、结构清晰，文字说明表达清晰。承重能力测试：(1)选择桥梁中部作为承重测试部位；(2)操作方法：逐步增加50g钩码放置在桥梁中部，直至桥梁变形或损坏；(3)测量指标：记录桥梁损坏时钩码的总质量，作为桥梁的承重能力。
【知识点】
三角形稳定性、桥梁结构设计、承重测试
【点评】
本题为实践操作类题目，结合桥梁结构知识，考察学生将几何稳定性知识应用于实际设计的能力，同时要求掌握科学的承重测试方法，注重理论与实践的结合。
【难度系数】
0.5
