4.右图为探究杠杆平衡条件的实验装置，实验前已调节杠杆在水平位置平衡，在图示位置挂两个钩码，每个钩码重0.5 N，为使杠杆仍在水平位置平衡，下列说法正确的是
（
A.在A点挂4个钩码
B.在B点施加0.5 N竖直向下的力
C.用弹簧测力计在B点拉，无论怎样改变施力方向都会省力
D.用弹簧测力计在A点拉，无论怎样改变施力方向都会费力
（
D
）A.在A点挂4个钩码
B.在B点施加0.5 N竖直向下的力
C.用弹簧测力计在B点拉，无论怎样改变施力方向都会省力
D.用弹簧测力计在A点拉，无论怎样改变施力方向都会费力
答案
4.D
5.(1)如图甲所示,重为G的物体在力F的作用下被缓慢提起,请在图中作出最小的力F和对应的力臂l。

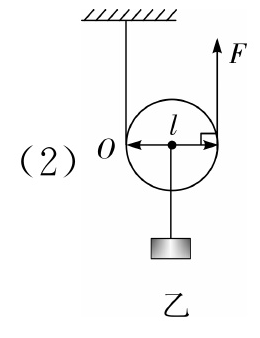

(2)动滑轮实质是杠杆,请在图乙中标出支点O并作出动力臂l。
(2)动滑轮实质是杠杆,请在图乙中标出支点O并作出动力臂l。
答案
5.(1)
(2)
1.由一个定滑轮和一个动滑轮组成的滑轮组把重150 N的物体匀速提升1 m，不计摩擦和绳重时，滑轮组的机械效率为60％。则下列说法错误的是（
A.有用功一定是150 J
B.总功一定是250 J
C.动滑轮重一定是100 N
D.拉力大小一定是125 N
D
）A.有用功一定是150 J
B.总功一定是250 J
C.动滑轮重一定是100 N
D.拉力大小一定是125 N
答案
1.D

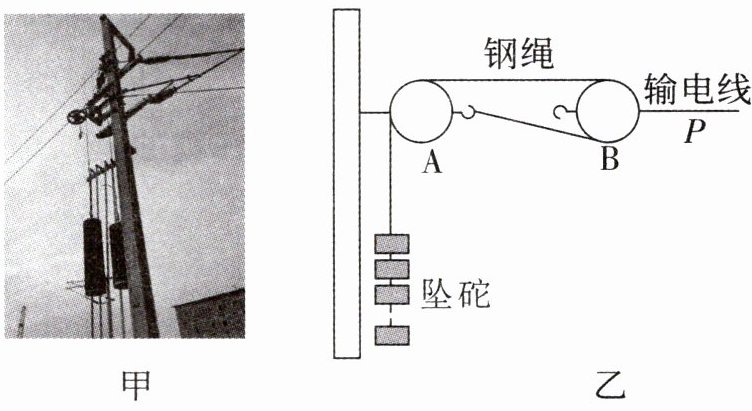

2. 如图甲所示，高速铁路的输电线无论冬夏都需要绷直，以保障列车电极与输电线的良好接触。图乙为输电线的牵引装置工作原理图。钢绳通过滑轮组悬挂30个相同的坠砣，每个坠砣配重为150 N。若某段时间内坠砣串下降了20 cm，不计滑轮和钢绳自重及摩擦，下列说法正确的是 （
A.滑轮A为动滑轮，滑轮B为定滑轮
B.钢绳上的拉力为150 N
C.输电线P端受到的拉力大小为$9×10^3$ N
D.输电线P端向左移动了40 cm
C
）A.滑轮A为动滑轮，滑轮B为定滑轮
B.钢绳上的拉力为150 N
C.输电线P端受到的拉力大小为$9×10^3$ N
D.输电线P端向左移动了40 cm
答案
2.C
