2026年综合活动手册九年级物理上册沪教版54制第56页答案

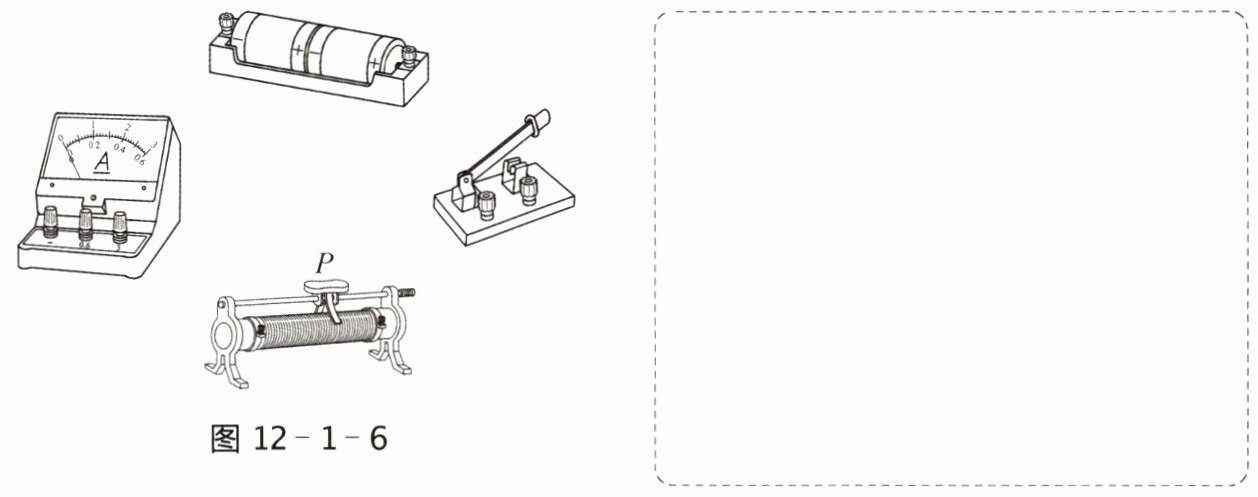

1. 现有实验器材如图12-1-6所示，用笔画线代替导线，连接电路，并在方框内画出相应的电路图。要求：闭合开关后，滑动变阻器的滑片P向左移动过程中，电流表的示数变小。

图12-1-6

答案

如图11所示。

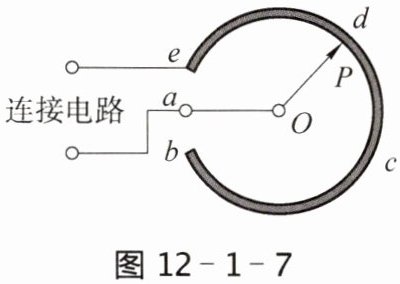

2. 图12-1-7是一个电位器示意图，它实际上是一个变阻器。此时，电流通过
d
与
e
之间的弧形电阻片。（前两空均选填“b”“c”“d”或“e”）如果滑片P向c点移动，则变阻器接入的弧形电阻片
变长
（选填“变长”“不变”或“变短”）。

答案

d e 变长
3. 主题学习 铅笔芯的电阻2

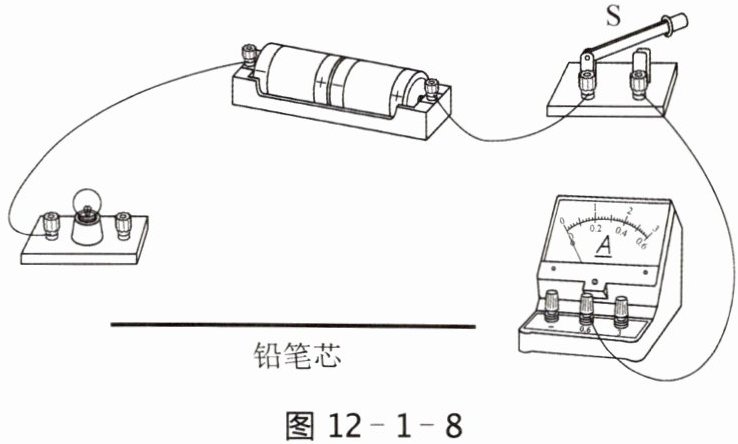

用一根粗细均匀、直径为1 mm 的铅笔芯为主要材料，设计一个简易变阻器，要求可以改变图12-1-8所示电路中小灯泡的亮度。在图12-1-8中将设计图补充完整，并简述如何利用这个简易变阻器改变连入电路的电阻。

图12-1-8

答案

设计合理即可。
